电力设备在运行中可能遭受雷电或操作过电压冲击。武汉并华网电气提供的冲击电压试验系统，正是用于模拟这种脉冲高电压，以检验设备绝缘能力的专用装置。

产品用途：覆盖多行业的高压试验需求

该系统的核心用途，是产生符合标准的雷电冲击波和操作冲击波，对高压设备进行型式试验、出厂试验或研究性试验。常见的被试品包括电力变压器、电抗器、互感器、高压开关、电力电缆及附件、套管和绝缘子等。

在应用领域上，它不仅服务于电力设备制造厂，也广泛用于质量监督检测机构、铁路通信、航空航天及军工科研单位。对于不同电压等级的试品，设备选型有大致参考：10kV等级的变压器或开关，通常选取标称电压200kV、能量5至10kJ的冲击设备；35kV等级的试品，则需选取标称电压300kV至400kV、能量7.5至30kJ的设备。用户可根据具体试验要求，产生非标准波形，满足特殊研究需要。

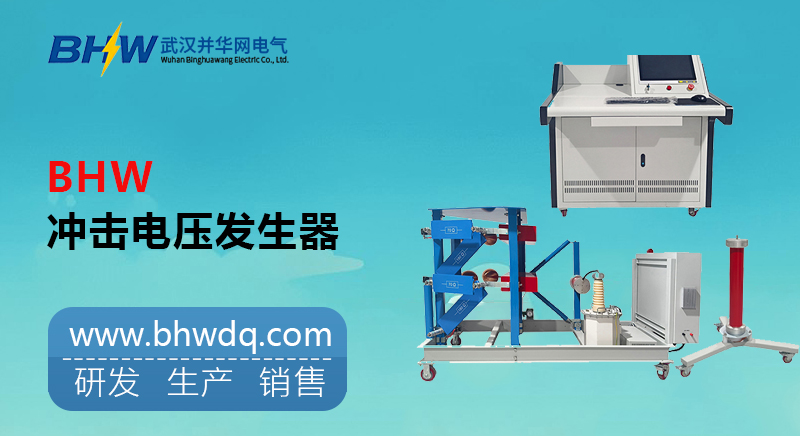

一套完整的冲击电压试验系统由发生器本体、直流充电电源、电容分压器、控制系统及测量仪表构成，各部分协同工作，将瞬间高电压可靠地加载于被试品上。

发生器本体基于经典的Marx多级回路原理。其结构采用三根绝缘立柱支撑，各组件排列清晰紧凑，维护方便。每级核心电容为低电感、大容量冲击电容，采用高密度固体设计，体积小且寿命长。各级的波头、波尾及充电电阻均为拔插式线绕电阻，其中调波电阻采用无感绕制以减小杂散电感。这种设计使得冲击波形的调节工作主要通过更换和调整电阻值来完成，以适应不同试品。

控制系统实现了智能化操作。系统采用可控硅调压与恒流充电方式，充电电压稳定度可达0.5%。它能自动跟踪并调整发生器球隙距离，使设备能够连续稳定触发。控制与本体之间通过光纤连接，有效隔离了高压干扰。操作界面可设定充电电压、加压次数等参数，并提供过流、过压及充电异常等保护。充电时若有人非法闯入，门开关联锁会立即截断电源并自动接地，保障人身安全。

分压器为低阻尼阻容式结构。它作为发生器的基本负载，能确保冲击波形达标，同时将冲击高电压按比例转换为低压信号，供峰值电压表和示波器采集分析。

测量环节支持数字示波器或采集卡。双通道配置可同时记录电压和冲击电流。配套软件能自动计算峰值电压、波头时间、波尾时间等关键参数，并生成波形文件供保存或打印。

在安全防护上，发生器内部设有可靠的接地机构。一旦设备异常或需要停止试验，接地放电开关会自动将各级电容经电阻接地，确保残余电荷迅速泄放。频繁的试验后，需定期清洁绝缘支柱、拉杆等表面，以保持设备绝缘水平。

武汉并华网电气提供的冲击电压试验系统，通过科学的设计和精准的控制，帮助各行业用户评估高压设备的绝缘可靠性。
