变压器运行易受各类冲击产生绕组变形，专用测试仪可精准检测各类形变隐患。并华网电气自研生产的单机版变压器绕组变形测试仪，贴合电力检测标准，适配多场景变压器故障检测工作。

在电力系统运行、运输及运维过程中，变压器极易受到短路电流冲击、机械振动、倾斜挤压等外力影响，引发不同类型的绕组变形隐患，若未能及时检测处置，会逐步加剧设备损耗，引发运行故障，影响电网供电稳定性。常见的变压器绕组变形主要分为六大类，不同变形类型的故障特征、电路参数变化及频谱表现各有差异，也是设备检测的核心判断依据。

绕组整体变形多由运输振动、外力倾斜、现场冲击等因素导致，主要表现为绕组整体位移，绕组自身尺寸无变化，但与铁芯的相对位置发生偏移。该形变不会改变绕组电感与饼间电容，仅会小幅减小对地电容，让检测频谱的谐振峰值向高频方向偏移，所有共振点均正常保留，可通过频谱偏移幅度精准判别。

饼间局部变形源于短路电磁力作用，会造成部分线饼挤压收紧、部分线饼拉伸松散，直接改变饼间电容与绕组电感参数。参数的差异化变化，会让频谱曲线出现双向波动，部分共振峰向高频移动且峰值降低，部分向低频移动且峰值升高，技术人员可依托峰值变化，判断饼间变形的范围与严重程度。

匝间短路属于隐蔽性较强的故障，理论上会大幅降低绕组电感，让频谱曲线波动明显、振幅增大、部分共振峰消失。实际运维中，匝间短路故障出现时，通常会伴随电线烧损、重瓦斯跳闸、泄压阀动作等现象，同时变压器油色谱检测结果异常，需结合多项检测数据综合排查。

导线移位变形多因导线固定不牢固导致，运行中导线偏移会改变端口电容参数。输入端导线位移对频谱曲线影响较小，而输出端引线电容变化，会让300kHz~1MHz频段的频响曲线出现明显波动，行业多采用中性点注入信号方式，规避检测误差，同时可依据对地电容增减，判断导线是偏向外壳还是绕组移位。

绕组径向变形由径向电磁力引发，内侧绕组向内收缩、直径减小，绕组电感随之降低，内外绕组间距增大、电容减小，最终让频谱共振峰高频偏移、振幅提升。轴向扭曲变形则是绕组间隙过大、撑杆移位所致，绕组会呈S形扭曲，造成饼间、对地电容减小，检测频谱呈现低频振幅降低、中频峰值微升、高频稳定的特征。

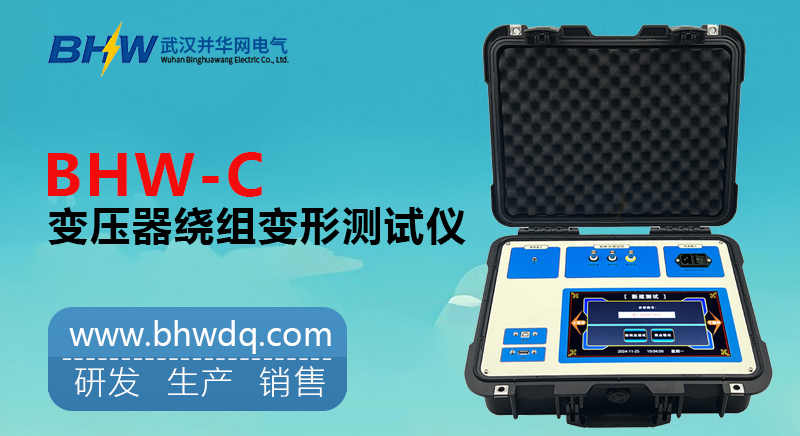

针对上述各类绕组变形故障，並华网电气单机版变压器绕组变形测试仪，严格遵循《DLT911-2016电力变压器绕组变形的频率响应分析法》等多项行业标准，采用成熟的频响法，同时兼容频率法与阻抗法双重检测模式，适配66KV及以上电压等级电力变压器，也可满足各类特殊用途变压器的变形检测需求，广泛应用于电网运维、设备年检、故障排查、出厂验收等场景。

设备搭载32位ARM处理器与DDS频率合成芯片，搭配16位高精度A/D采样芯片，硬件配置扎实，保障检测精度与稳定性。仪器扫频范围覆盖1KHZ~2000KHZ，最小扫频分辨率达0.1khz，输出频率精度0.001%，频响范围-120dB~+20dB，可精准捕捉绕组细微参数变化，有效识别轻微形变隐患。同时设备检测速度高效，1MHZ工况下约50秒即可完成一相检测，大幅提升现场运维效率。

在使用体验与功能设计上，设备优势突出。整机体积小巧、重量轻便，适配户外、变电站等复杂现场作业；配备10.1寸彩色触摸屏，中文可视化操作界面，操作流程简洁易懂。支持单机、联机双模式运行，单机无需外接电脑即可独立完成检测，适配快速巡检场景；联机可通过USB连接电脑，实现数据精细化管理。

设备内置大容量FLASH存储，可保存200组检测数据，支持随时查询、U盘转存，搭配内置打印机，可现场输出2D图形及测试报告。同时支持横纵向数据对比，2D、3D、对数多维度图形展示，配套上位机客户端可实现曲线对比、图形缩放、PDF报告生成等功能，全方位满足电力行业标准化检测、存档、溯源需求，是电力变压器运维检修的核心专用设备。
