武汉并华网电气向南京客户完成 BHW-H 变压器绕组变形测试仪交付，助力变电设备状态检测工作。

变压器是电力系统里核心变电设备，绕组一旦出现形变，会给电网稳定运行埋下隐患。BHW-H 变压器绕组变形测试仪依托频率响应分析法开展检测，采集变压器内部绕组在不同频域下的响应参数并量化处理，依靠频响变化幅度、变化区域以及变化趋势，判定绕组形变程度，辅助工作人员判断变压器受损情况，评估是否需要大修。

设备适配 DL/T911－2004《电力变压器绕组变形的频率响应分析法》标准。 在现场检测场景中，该仪器支持新旧图谱比对。不管是否留存原始绕组特征图谱，都可以对比线圈图谱差异评估故障；如果存有原始特征图谱，能为变压器日常运维、事故复盘、检修工作提供可靠参考。检测时仅拆除变压器连接母线，不用吊罩、拆解设备，大幅简化试验流程，缩短停电检测时长。现场接线灵活，信号引线布置方式不会干扰测试结果，作业人员可在变压器油箱上方完成接线操作，降低现场作业负担。

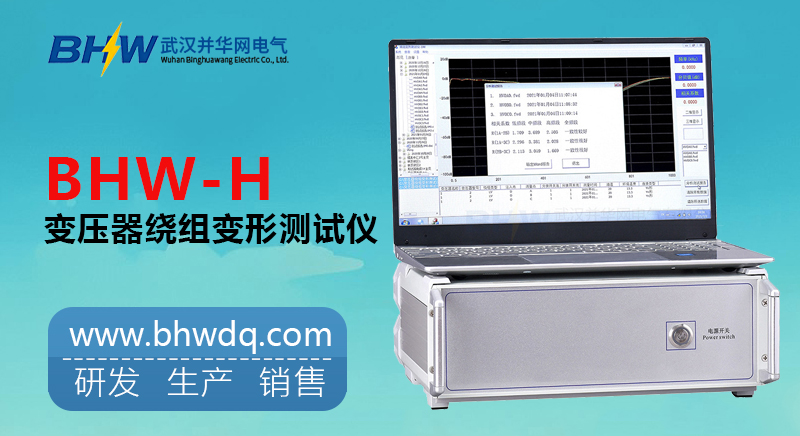

这款 BHW-H 变压器绕组变形测试仪搭载 DDS 专用数字高速扫频硬件机芯，可以识别绕组扭曲、鼓包、移位、倾斜、匝间短路、相间接触短路等各类缺陷。整机采用高集成微处理器与高稳定精密元器件，配置高速双通道 16 位 A/D 采样模块，同相重复测试重复率可达 99.5% 以上，数据稳定性良好。

仪器集成线性扫频、分段扫频两套测量体系，兼容国内主流两种测量方案，适配不同单位的检测习惯。 仪器横坐标支持线性分度、对数分度两种模式，输出曲线样式按需选择。智能化设计完善，信号输出幅度由软件自动量程调节，峰值 ±10V，采样频率自动适配。线性扫频最高可达 1MHz，扫描间隔支持 0.25kHz、0.5kHz、1kHz 多档可选，细化采样密度，丰富分析维度。

系统支持多条历史曲线同步加载对比，可对曲线做横向、纵向比对分析；内置智能诊断模块，最多同时加载 6 条曲线，自动运算相关参数，输出绕组状态参考诊断意见。 配套软件贴合现场管理需求，自动存储环境参数，测量数据自动归档保存，可导出 Word 格式电子报告，支持彩色打印，方便检测人员编制、出具正式试验资料。

设备的扫描模式覆盖线性扫频 1kHz～1MHz，分段扫频划分多段区间；幅度测量区间 - 100dB～+20dB，分段保障测量精度，扫描频率精度 0.01%，输入阻抗 1MΩ、输出阻抗 50Ω。主机外形 300×340×120mm，搭配铝合金防护箱，整机重量 10kg，便携性强，适合变电站、检修班组外出试验使用。

本次南京项目交付，是并华网电气电力检测仪器落地应用的又一实例。该款绕组变形测试仪广泛用于电厂、变电站、供电检修单位、电力工程公司，服务于变压器交接试验、预防性试验、故障后复测等场景，为电力变压器状态检修提供可靠检测手段。
