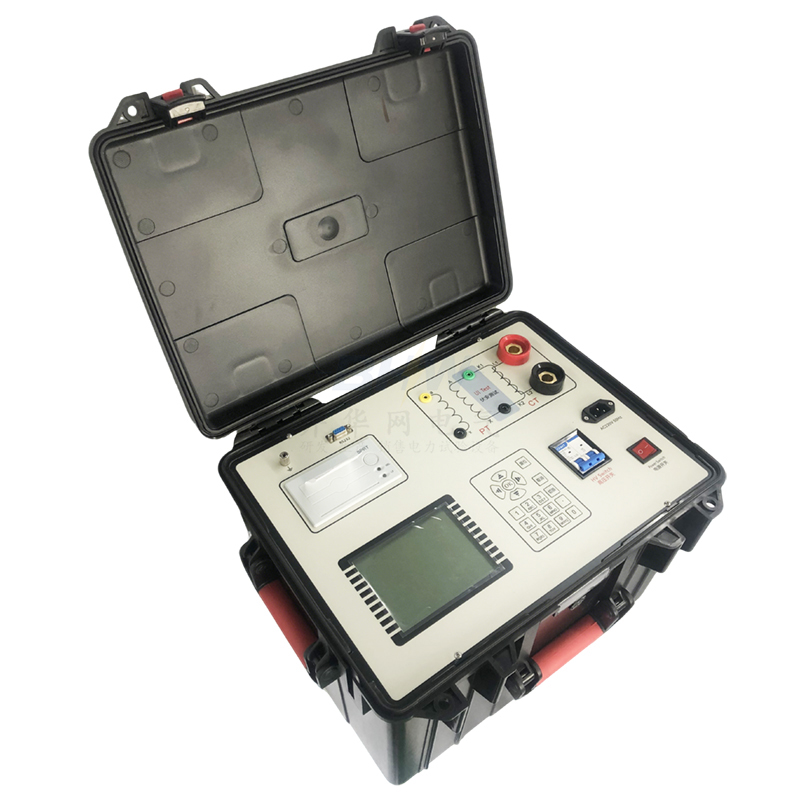

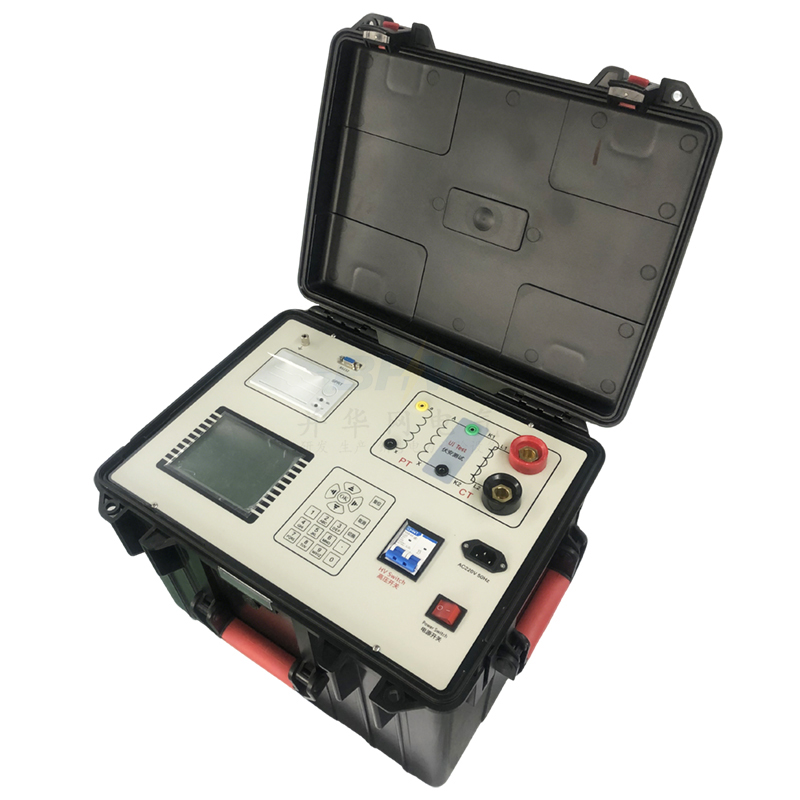

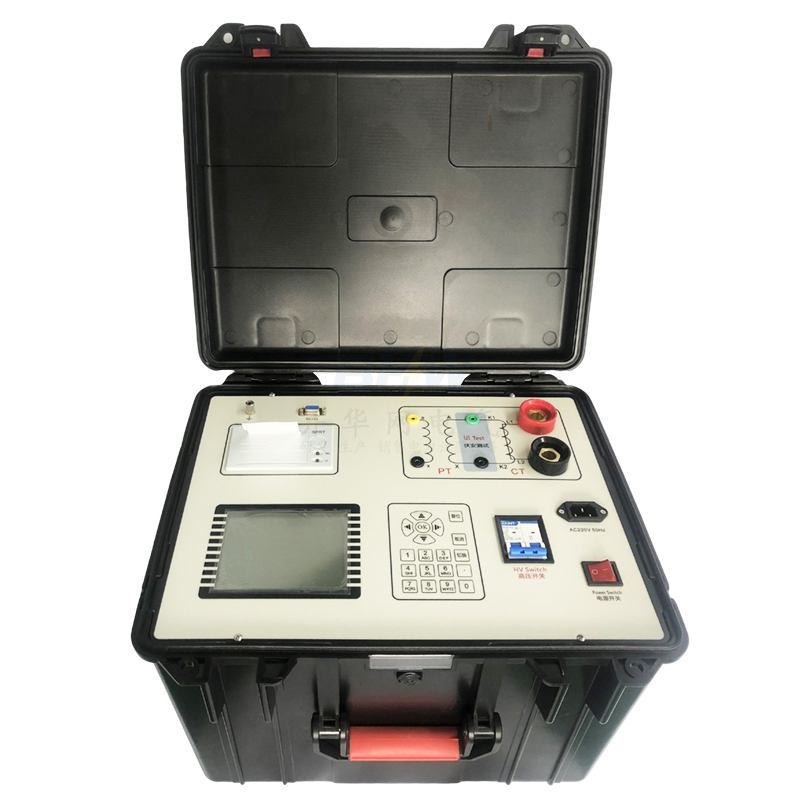

互感器伏安特性综合测试仪
产品简介
用于对保护类、计量类CT/PT进行自动测试，适用于实验室也适用于现场检测。
是一款全自动化的CT/PT特性测试仪器，是继电保护和高压绝缘专业的专门检测仪器。仪器可以完成的试验包括：CT伏安特性试验、CT变比极性试验、CT极性试验、CT一次通流试验、PT伏安特性试验、PT变比极性试验和PT极性试验，自动计算拐点电压电流值、变比比差值、5%或10%误差曲线值、交流耐压、二次通流（也称二次回路）自动退磁、二次直阻、二次负荷、角差比差、可测低压互感器、零序互感器、可测变压器套管CT、可测准确限值系数（ALF）、可综合测试（电压法一次性接线同时测试伏安特性、变比极性功能）等结果参数。
仪器采用进口核心器件，严格的制造工艺，保证产品性能稳定可靠；仪器面板采用人体工学设计，操作简便，一人操作即可完成全部测试工作，软件功能强，自动计算并给出测试结果；自带U盘转存功能，结合上位机软件，生成完备的测试报告，数据管理简单高效，减轻测试人员工作负担；仪器自带微型打印机，可即时打印测试数据和曲线。本仪器是一款功能完备、适用于实验室也适用于现场检测并广受用户好评的专业测试仪器。
技术参数
升压器输出电流电压
1A / 2500V
2A / 1500V
5A / 600V
10A / 220V
20A / 30V
电流发生器输出电流：0 ~ 800A (短时可达1000A)
输出功率：3000VA
励磁特性测试精度：±0.5%
空载特性测试精度：±0.5%
CT变比测量：
范围：1 ~ 12000
精度：±0.2%
PT变比测量：
范围：1 ~ 10000
精度：±0.2%
交流负载测量：
范围：0 ~ 1000VA
精度：0.5% ± 0.05VA
输入电源电压：AC 200V ~ 240V，50Hz
工作环境：
温度：-10℃ ~ 50℃
湿度：≤90%
尺寸与重量：
尺寸：425mm × 290mm × 310mm
重量：33kg
产品特征
1. 功能全面：不仅可测试励磁特性/伏安特性、变比和极性、10% & 5%的误差曲线、角差、比差，还可以进行互感器二次负载测试、交流耐压测试、通流测试。
2. 使用方便：仅需设定测试的最大电压和最大电流，装置将自动升压并能自动将励磁特性/伏安特性测试曲线描绘出来，自动计算拐点。
3. 支持PT的空载损耗测量，在PT励磁特性测试的过程中，自动计算空载损耗、功率因数。
4. 测试CT变比时，不仅支持传统电流法还支持电压法测试，因此可以满足套管CT和GIS内CT的测试。
5. 220V单电源输入，避免了使用380V时的危险。
6. 励磁特性/伏安特性试验时，单机输出电压0-1000V、电流0-10A，可以满足110kV、2A互感器励磁特性/伏安特性试验。
7. 大屏幕液晶显示，测试时直接显示伏安曲线图，直观方便。自带微型打印机，可方便打印测试数据。
8. 采用数字键盘，方便数字输入。
9. 带有大容量存储器，可存储300组测试数据，掉电不丢失。
