BHW-RE60变压器铁芯夹件接地电流检测仪
为了满足变压器铁芯电流的测量需要，本公司研制了一款抗干扰变压器铁芯接地电流测试仪产品。本仪器采用新数字电路，具有高效率、体积小、重量轻等特点。专用电流钳选用新CT双层磁性屏蔽技术及零输入阻抗电流测量技术，不受外界磁场及电场干扰的影响，确保了采集测量的高精度、高稳定性和高可靠性。手持式主机由 ARM 处理器控制，自动完成自检、数据处理、波形显示等功能。
变压器是电力系统中最重要的电气设备，运行中一旦出现故障，将会对电力系统造成严重的后果。正常运行的变压器铁芯是单点接地的，如有两点或两点以上同时接地，则铁芯与大地之间将形成电流回路，最大电流可达几十安培，将会造成铁芯局部过热甚至烧毁。
本仪器适用于变电站、发电厂作为变压器、电抗器等电气设备的铁芯与夹件的泄漏电流测试，能及时地快速发现变压器潜伏性的故障，是保证变压器安全运行和正常维护的常用工具，同时也可适用于通信、气象、铁路、油田、建筑、计量、科研教学单位、工矿企业等领域线路或设备的电流、谐波、漏电流测试。
技术指标
工作电源：DC 7.4V 大容量可充锂电池；USB 充电接口
额定电流：150mA max
量程范围：电流：0-10A（AC）；频率：20Hz~400Hz
频率：45~65Hz（用于工频 50Hz 信号测量）
准确度：磁场干扰 B 5GS 时 ±1%±3 个字；磁场干扰 B 10GS 时 ±1%±3 个字；磁场干扰 B 15GS 时 ±1%±3 个字；磁场干扰 B 20GS 时 ±2%±3 个字
最小分辨率：0.1mA
谐波比：25 次，有间谐波，0.0%~99.9%
总谐波率 (THD)：0.0%~99.9%
采样速率：3 次 / 秒
钳口尺寸：80mm
电流有效值显示：0.5mA-300A
内部数据存储：104 组
显示：3.5 寸彩色液晶屏，支持电容屏触摸
工作温度：-10~50℃
环境湿度：≤80% RH，无结露
储存条件：-20℃~60℃，≤95% RH，无结露
体积：长 218mm× 宽 98mm× 高 48mm
整机净重：~650g（含电池）
产品优势

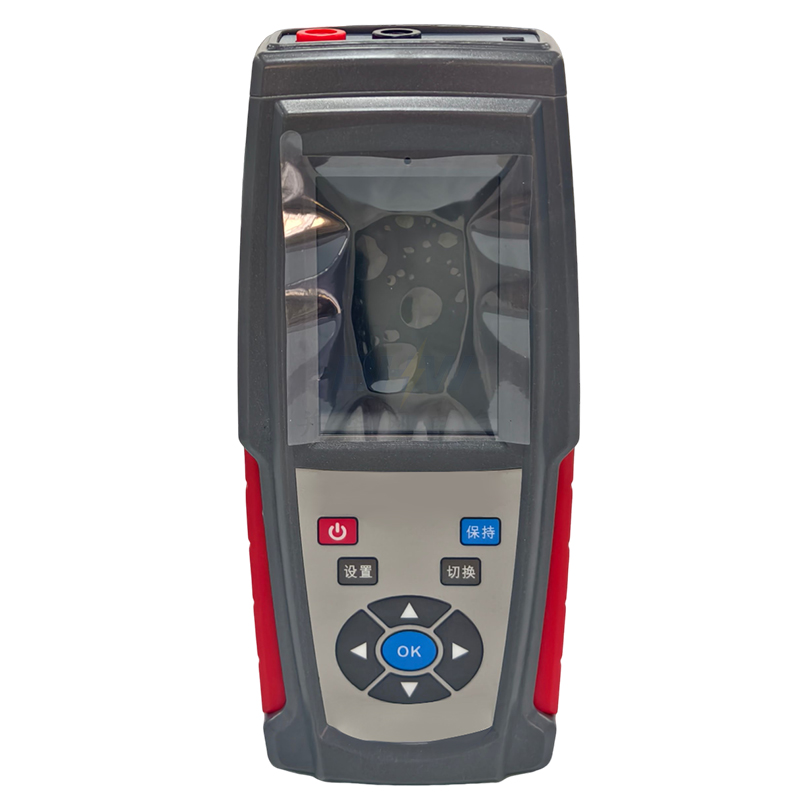

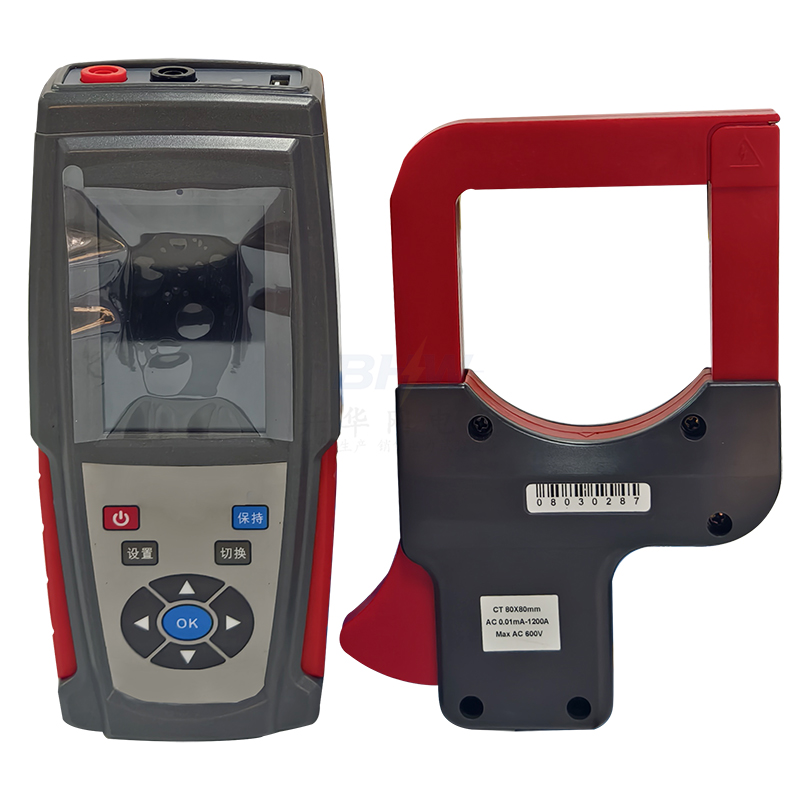

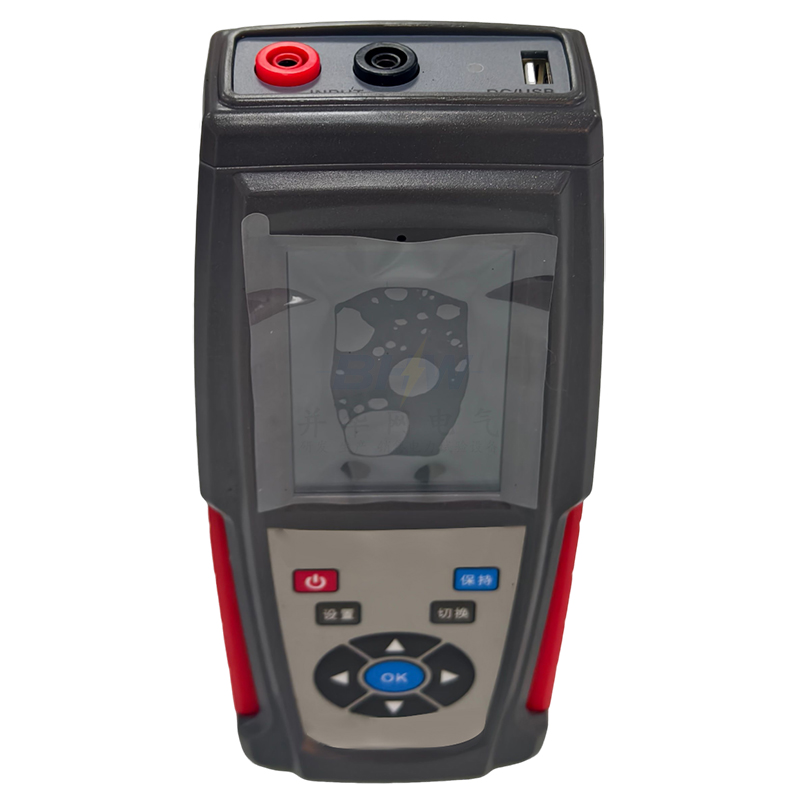

1.本仪器由手持式主机和专用电流钳组成。
2.适用于变电站、发电厂测量变压器铁芯接地电流、谐波、间谐波、总谐波率、漏电流、频率、波形等。
3.采用 3.5 寸彩色液晶屏，能实时显示被测电流的大小及波形，中文图形界面，操作直观。
4.专用电流钳选用特殊合金，双层磁性屏蔽技术，外界磁场影响小，抗干扰能力强，确保常年无间断测量的高精度、高稳定性、高可靠性。
5.非接触测量，不必断开被测线路，安全快速。
6.整机采用 32 位高速 DSP 和 FFT 变换、数字滤波等技术，抗干扰能力极强，确保数据准确可靠。
7.内置大容量锂电池，可设置自动关机时间和自定义编辑试品编号，方便现场使用，正常工况可连续工作 8 小时以上。
8.测试程序简单高效，仪器自动测量，波形显示。
9.菜单简单友好，显示数据图表清晰易读，阳光下可清晰显示。
10.仪器带有万年历、数据存储高达 104 组，关机不丢失数据。
供电方式

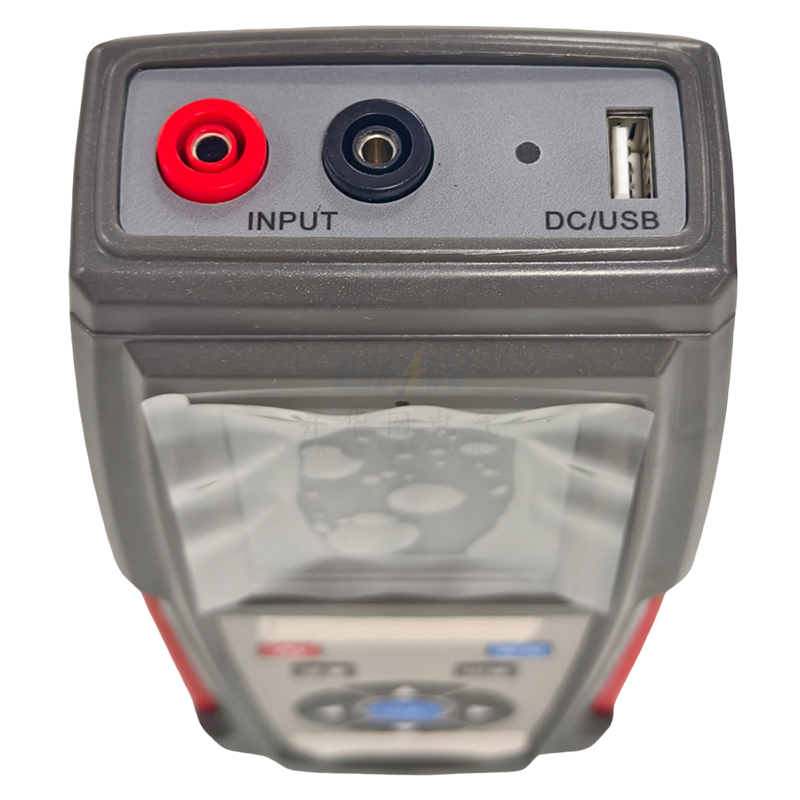

本仪器由内置锂电池供电，请使用随机提供的专用充电器和 USB 数据线，以避免损伤电池。
长期不使用仪器时，建议每隔三个月充电维护一次，以免电池自放电耗尽损坏电池。
依据标准
BHW-RE60变压器铁芯、夹件接地电流检测仪依据的相关标准如下表所示：
1 GB50150-2006 《电气装置安装工程电气设备交接试验标准》
2 GB6587-86《电子测量仪器环境试验总纲》
3 GB6593-86 《电子仪器质量检定规则》
4 DL/T 596-2005 《电力设备预防性试验规程》
5 DL/T 846-2004 《高电压测试设备通用技术条件系列标准》
6 GB1094.1-GB1094.6-96 《外壳防护等级》
