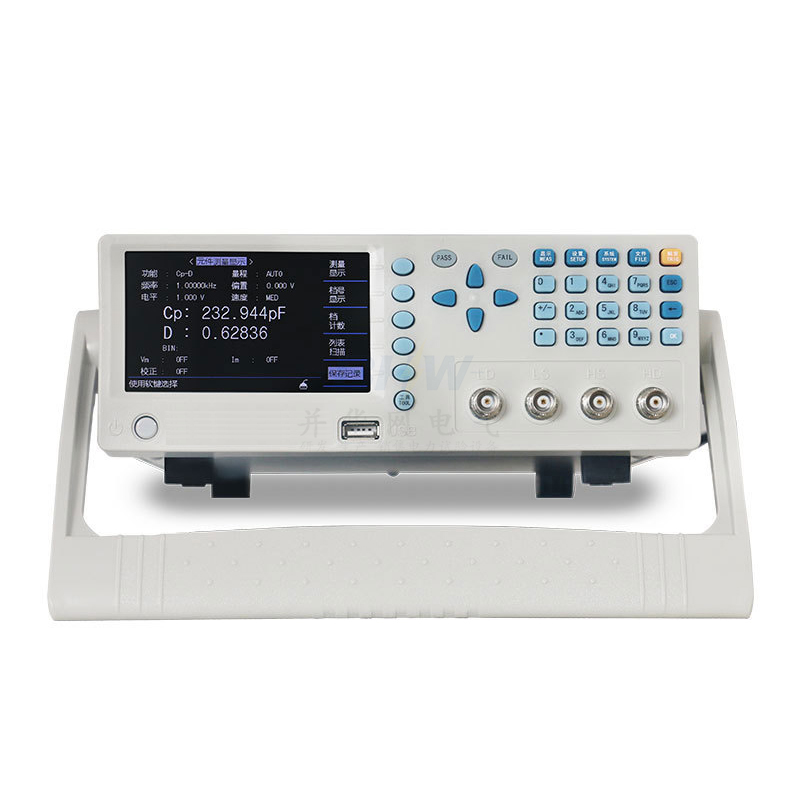

BHW绕组电感测试仪
BHW绕组电感测试仪是一款用于对各种电子元器件进行检验的多功能LCR精密数字电桥。采用4.3英寸TFTLCD显示器，显示简洁、布局典雅。是一种高速、宽频、5位测试分辨率的阻抗测量仪，40Hz-200kHz多频率点以及0.1%的精度可满足各种场合元件参数检测的需求。
设计特点
1、新32位核心处理器，数据比对国外一流设备
2、4.3英寸真彩TFT显示器
3、30 Ω，100 Ω两种不同信号源输出阻抗
4、内建比较器，5档分选灵活的合格和不良报警模式
5、可以五个参数同时测量并显示
6、关机自动保存测试条件，人性化操作
7、内部100多组设定文件，U盘扩展多组测试文件保存或调用
8、简体中文，英文可选
9、可通过U盘实现仪器软件版本的升级和更新
10、U盘拷屏功能、测试数据保存功能，可支持格式FAT16，FAT32文件系统
11、标配RS232C、HANDLER、USB HOST；选配USB DEVICE，耳机接口，脚踏接口、GPIB
产品参数
|
测试参数 |
L, C, R, |Z|, D, Q, X, ESR, θ(Deg), θ(Rad) |
|
测试频率 BHW-5010 |
100Hz, 120Hz, 1kHz, 10kHz |
|
测试频率 BHW-5030 |
00Hz、120Hz、1kHz、10kHz20kHz、30kHz、 |
|
测试频率 BHW-5100 |
50Hz、60Hz、100Hz、120Hz、1kHz、10kHz、20kHz、50kHz、100kHz |
|
测试频率 BHW-5200 |
40Hz、 50Hz、 60Hz、 80Hz, 100Hz、 120Hz、 150Hz、 200Hz、 250Hz,300Hz、400Hz、500Hz、600Hz、800Hz、1kHz、1.2kHz、1.5kHz、2kHz、 2.5kHz、 3kHz、 4kHz、 5kHz、 6kHz、 7.5kHz、 10kHz、 12kHz,15kHz、20kHz、25kHz、30kHz、40kHz、50kHz、60kHz、75kHz、100kHz、120kHz、150kHz、200kHz共38个频率点 |
|
基本测量准确度 |
0.1% |
|
测试信号电平 |
0.1V, 0.3V, 1V |
|
等效电路 |
串联, 并联 |
|
数学功能 |
百分比偏差 |
|
量程方式 |
自动, 保持, 手动选择 |
|
触发方式 |
内部, 手动, 外部, 总线 |
|
测量速度(≥1kHz) |
快速:最快30次/秒, 中速:10次/秒, 慢速:3次/秒 |
|
平均次数 |
1—255 |
|
延时时间 |
0—6s, 以1ms步进 |
|
校准功能 |
开路/短路/快捷清零 |
|
显示方式 |
直读, Δ%, V/I(被测电压/电流监视) |
|
显示器 |
主副参数5位显示, 4.3英寸真彩LCD显示器 |
|
输出阻抗 |
30Ω, 100Ω可选择 |
|
显示范围 |
- |
|
|Z|, R, X, ESR |
0.1mΩ—99.999MΩ |
|
C |
0.01pF—9.9999F |
|
L |
0.01μH—99999H |
|
D |
0.0001—9.9999 |
|
Q |
0.0001—9999.9 |
|
θ (Deg) |
-179.99°—179.99° |
|
θ (Rad) |
-3.1416—3.1416 |
|
Δ% |
-999.99%—999.99% |
|
其他 |
|
|
比较器功能 |
5档分选功能 |
|
存储器 |
100多组内部仪器设定供存储/调用, 可扩展为500多组 |
|
接口 |
标配RS232C, HANDLER, USB HOST |
|
尺寸 |
265mm(宽)*100mm(高)*340mm(长) |
|
净重 |
约3.5公斤 |
