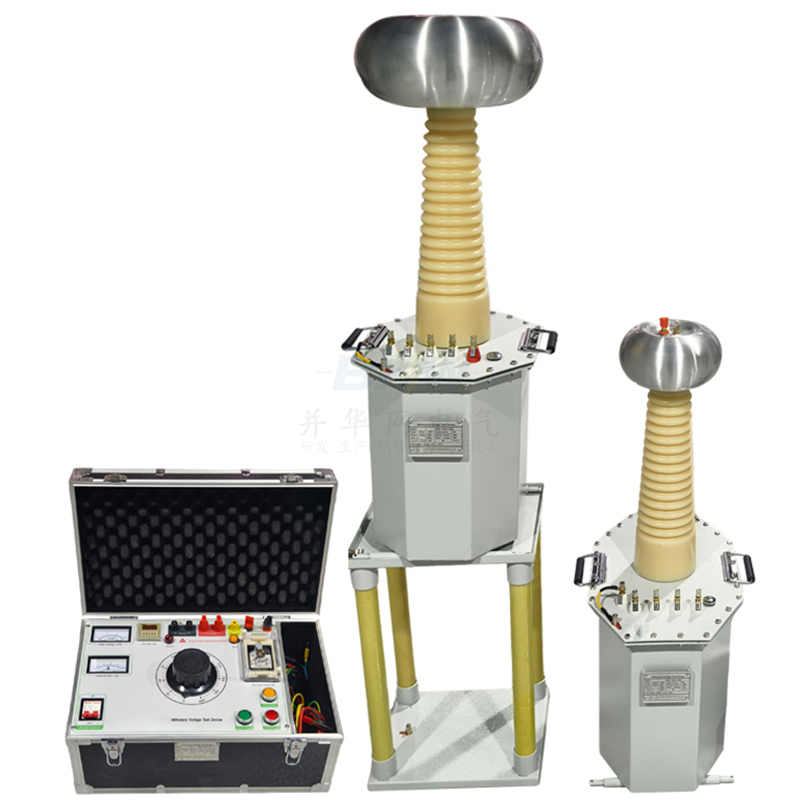

BHW-串级工频耐压试验装置
本装置主要包含以上4个部分：油浸式交流试验变压器YDJC-10KVA/75KV、YDJ-5KVA/75KV；配套10KVA控制箱，100KV绝缘支架，具体参数如下：

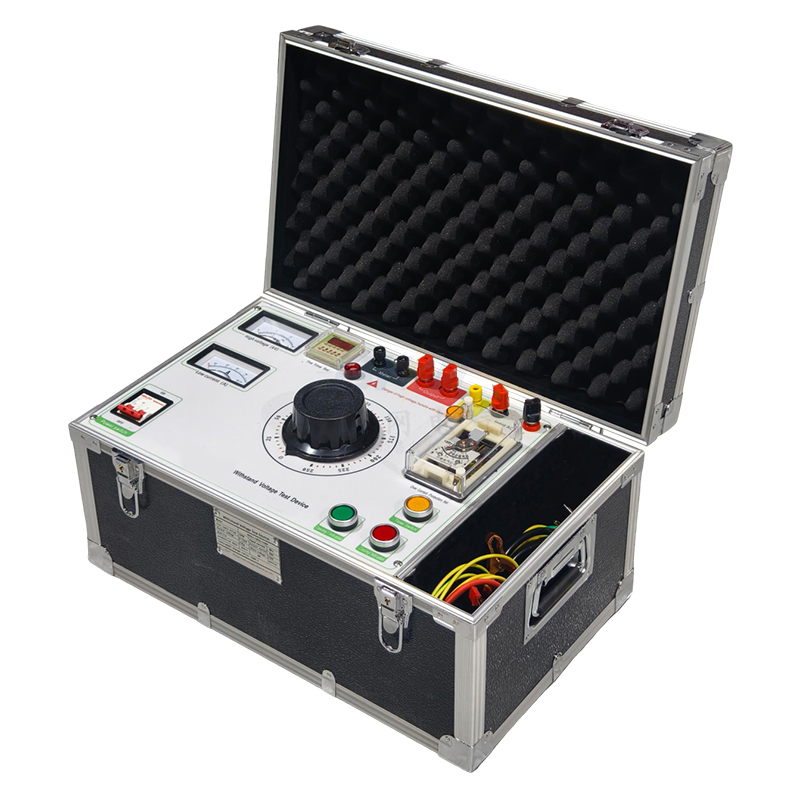

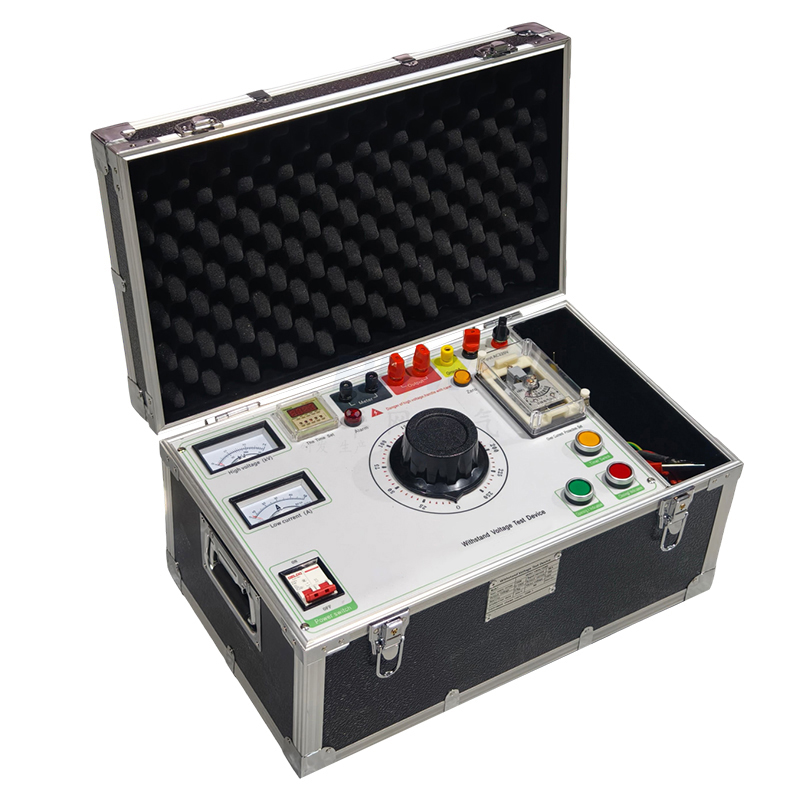

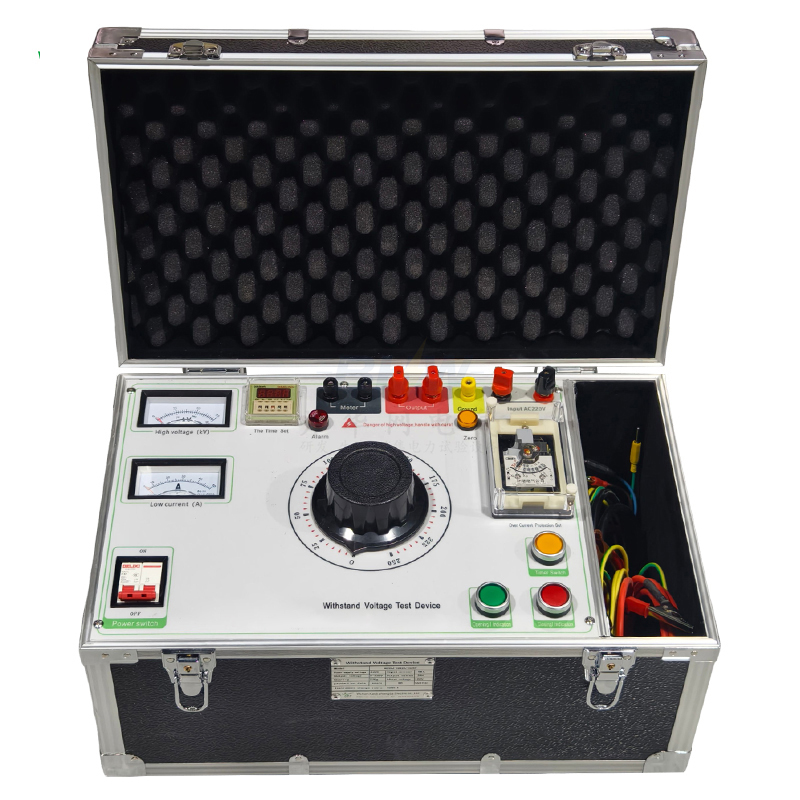

试验变压器配套控制箱：（设备配套） 480mmX330mmX260mm 27公斤
型号：BHW-10KVA 1台
调压器容量：10KVA调压器
主要技术参数：
输入电压：AC:220V 50Hz
输入电流：50A
输出电压：AC0～230V
工作形式：断续短时工作。
主要功能：高压电压指示、低压电流指示、耐压计时整定及计时到报警、低压过流保护及设定、零位启动保护、启动、停止、计时.

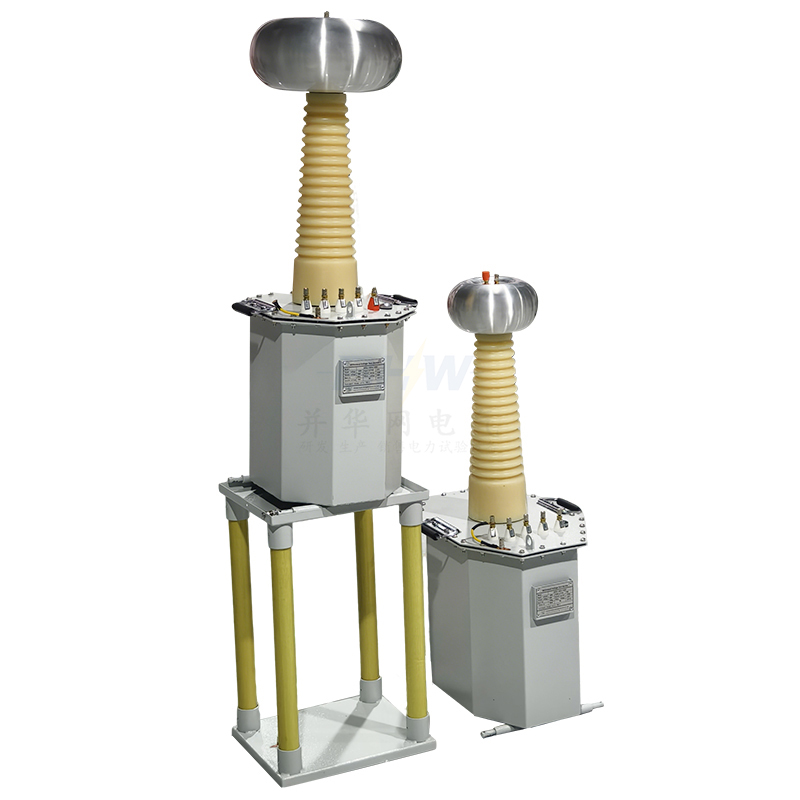

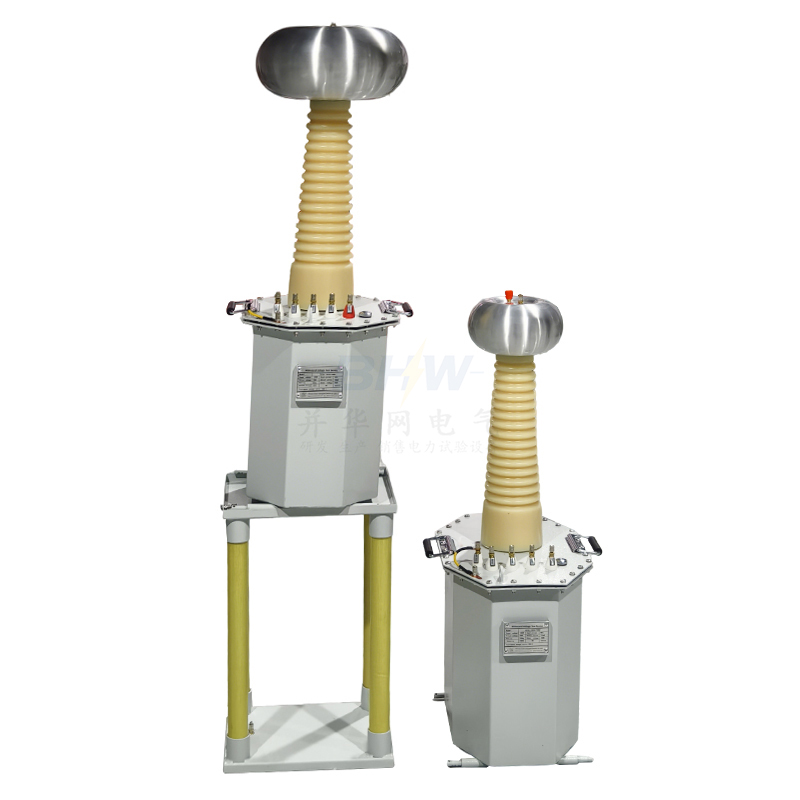

油浸式交流高压试验变压器：（第一级） 尺寸：480mmX330mmX950mm 80公斤
型号：YDJC-10KVA/75KV 1台
主要技术参数：
容量：10KVA
输入电压：两相AC:200V 50Hz
输入电流：50A
输出电压：AC：75KV 输出电流：:130mA 串级电压200V
仪表电压：100V
空载电流占额定：≤6％
阻抗：8.4％
工作形式：断续短时工作，油冷。
外形：铁外壳八角形结构，底部装有可移动脚轮。
表层涂装：国际流行浅灰色。
油浸式交流高压试验变压器：（第二级） 尺寸：380mmX330mmX850mm 70公斤
型号：YDJ-5KVA/75KV 1台
主要技术参数：
容量：5KVA
输入电压：两相AC:200V 50Hz
输入电流：:25A
输出电压：AC 75KV 输出电流：66mA
仪表电压：100V
空载电流占额定：≤6％
阻抗：8.4％
工作形式：断续短时工作，油冷。
外形：铁外壳八角形结构，底部装有可移动脚轮轮。
表层涂装：国际流行浅灰色。
阻抗：8.4％
工作形式：断续短时工作，油冷。
外形：铁外壳八角形结构，底部装有可移动脚轮轮。
表层涂装：国际流行浅灰色。
