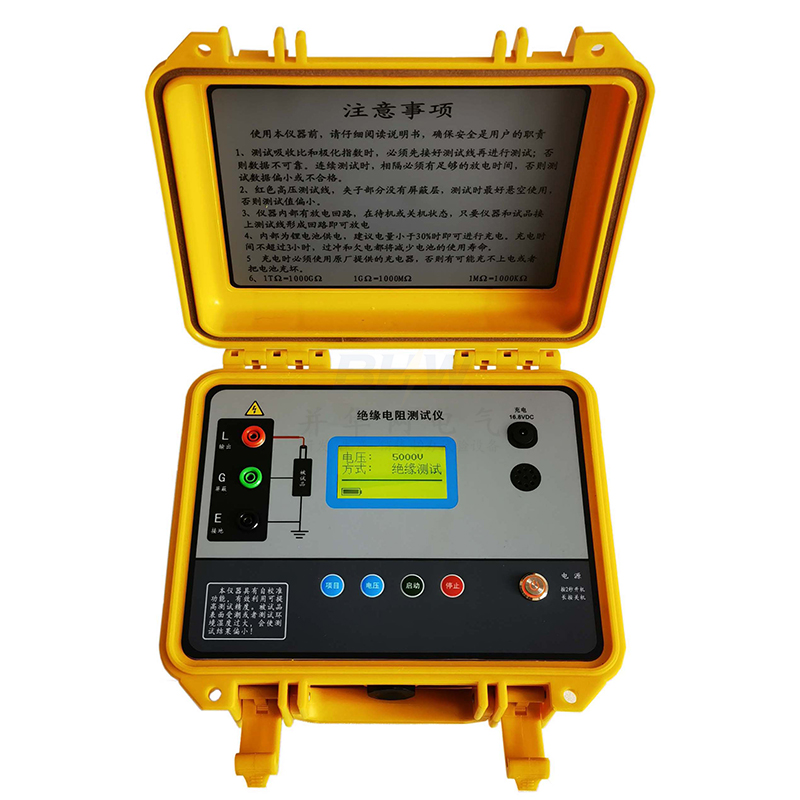

BHW绝缘电阻测试仪
绝缘电阻测试仪可广泛应用于变电站、发电厂的设备检修，对高压电器设备如：变压器、电抗器、电容器、断路器等进行绝缘电阻、吸收比、极化指数的测量。
产品特点：
1、仪器具有自动校准功能，在待机界面长按停止键，按信息提示操作即可校准完毕。当测试精度不够准确时可使用该项。【须按提示操作】
2、绝缘电阻测试仪采用8位单片机控制，全中文操作界面，可自动完成吸收比(DAR)、极化指数(PI)的测量；具有耐压测试、快速测试等功能选项。
3、输出功率大，短路电流大于5mA，即负载的充电电流为5mA。
4、采用新型电路设计，引入数字滤波技术，抗干扰能力强、适用于复杂高压现场测量。
5、电磁兼容设计，抗冲击能力强、安规塑壳、携带方便。
6、内置大容量 2600mAh可充电锂电池组。智能化充电电路，电池使用寿命长。
7、具有短路、过载、放电等故障保护功能，并以声响和文字信息提醒用户。
主要技术指标
1、各种型号主要输出电压和电流参数
|
仪器型号 |
短路电流 |
输出电压 |
|
BHW253 |
3mA |
250V、500V 1000V、2500V |
|
BHW255 |
5mA |
|
|
BHW503 |
3mA |
500V、1000V 2500V、5000V |
|
BHW505 |
5mA |
|
|
BHW115 |
5mA |
1000V、2500V、5000V、10000V |
2、具有自动吸收比（DAR）、极化指数（PI）、快速测试和绝缘测试选项。
3、具有测试完毕自动放电功能，放电速度快，1μF时放电至60V时间小于5秒。
4、具有短路、过载、过流、电池欠电灯保护功能，并有故障提示信息和声音提醒。
5、仪器待机时间10分钟自动关机。
6、工作条件： 环境温度：-10℃~40℃ ；相对湿度：20%~90%RH；海拔小于3000米。
7、储存环境：-10℃~50℃;相对湿度<90%RH。
8、直流电源 锂电池组：2600mAh。交流电源（充电器）：输入140V~240V 50Hz，(5000V 2500V)输出16.8VDC1A(2A)。(10000V) 输出33.6VDC1A(2A)
9、外型尺寸：(5000V 2500V)285mm×247mm×120mm 重量：2200g
(10000V) 330mm×270mm×150mm 重量：3000g
10、电压显示误差：±5%±3dgt (25℃)。
11、绝缘电阻测量范围和基本误差 (25℃)。
|
100V |
0.10MΩ～20GΩ |
|
|
精度 |
±5%rdg. ±5dgt. (0.1 MΩ～5 GΩ ) |
|
|
±20%rdg. ±5dgt. ( 5 GΩ～20GΩ ) |
||
|
250V |
0.10MΩ～50GΩ |
|
|
精度 |
±5%rdg. ±5dgt. (0.1 MΩ～5 GΩ ) |
|
|
±20%rdg. ±5dgt. ( 5 GΩ～50GΩ ) |
||
|
500V |
1MΩ～100GΩ |
|
|
精度 |
±5%rdg. ±5dgt. (1 MΩ～10GΩ ) |
|
|
±20%rdg. ±5dgt. (10 GΩ～100GΩ ) |
||
|
1000V |
2MΩ～200GΩ |
|
|
精度 |
±5%rdg. ±5dgt. (2 MΩ～20GΩ ) |
|
|
±20%rdg. ±5dgt. (20 GΩ～200GΩ) |
||
|
2500V |
5MΩ～500GΩ |
|
|
精度 |
±5%rdg. ±5dgt. (5 MΩ～50 GΩ) |
|
|
±20%rdg. ±5dgt. (50 GΩ～250GΩ) |
||
|
±30%rdg. ±5dgt. (250 GΩ～500GΩ ) |
||
|
5000V |
10MΩ～1000GΩ |
|
|
精度 |
±5%rdg. ±5dgt. (10 MΩ～100GΩ ) |
|
|
±20%rdg. ±5dgt. (100 GΩ～500GΩ ) |
||
|
±30%rdg. ±5dgt. (500 GΩ～1000GΩ) |
||
|
10000V |
20MΩ～2000GΩ |
|
|
精度 |
±5%rdg. ±5dgt. (20 MΩ～200GΩ ) |
|
|
±20%rdg. ±5dgt. (200 GΩ～1000GΩ) |
||
|
±30%rdg. ±5dgt. (1000GΩ～2000GΩ) |
||
