BHW-SC手持式互感器综合测试仪
BHW-SC手持式互感器综合测试仪采用直流法与电压法相结合的技术，可以对电流互感器（以下简称“CT”）变比、极性、伏安特性、误差曲线、直阻、负载阻抗等项目进行准确测试，最高测试变比高达10000/1，最高伏安特性拐点电压高达 5000V，精度最高达 0.05%。该测试仪还能完成电压互感器（以下简称“PT”）变比、极性、直阻以及伏安特性测试。产品广泛应用于变电站、发电厂、试验室及互感器制造厂等场景。

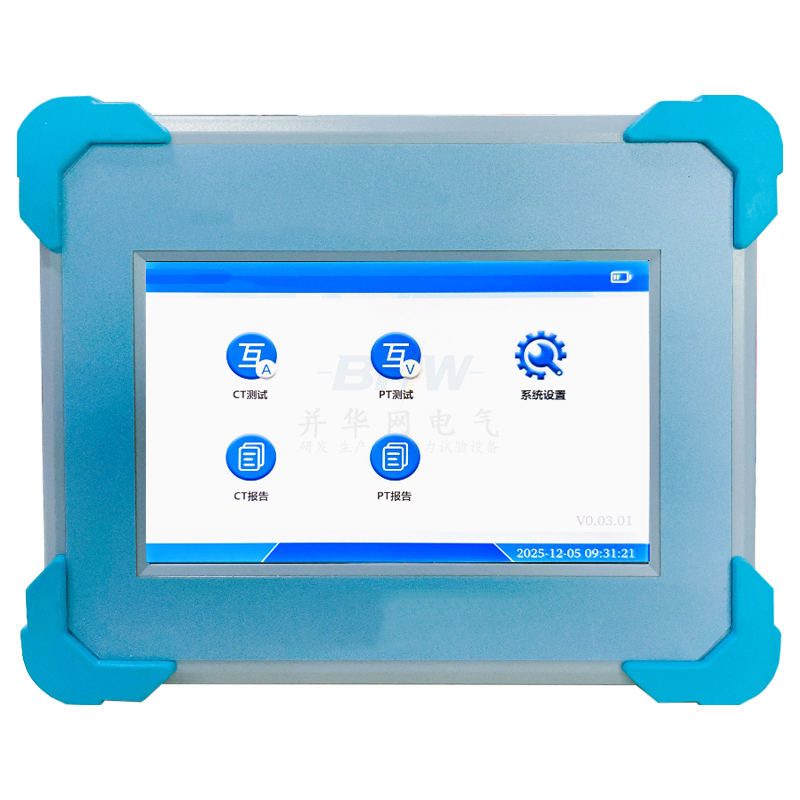

BHW-SC手持式互感器综合测试仪体积小、重量轻，采用触摸屏控制，操作简单，携带方便，能有效简化互感器的试验流程，降低班组工作负担，提升班组工作效率及运维检修能力，推动和实现电力运检工作提质增效。
BHW-SC手持式互感器综合测试仪：CT 测试
变比、极性、快速变比、匝比、匝比误差、比差、角差、二次直阻、负载阻抗、励磁特性、5%&10%误差曲线、额定负荷Kalf计算、实际负荷 Kalf 计算、拐点 V-I、剩磁系数 Kr、二次时间常数 Ts、不饱和电感Lm、饱和电感 Ls、仪表保安系数 FS、准确限值系数 ALF、复合误差、二次极限感应电动势、暂态面积系数 Ktd、对称短路电流倍数、峰瞬误差、评估。
BHW-SC手持式互感器综合测试仪：PT 测试
变比、极性、励磁特性、直阻。
功能及特点
1、采用手持式设计，可充电蓄电池供电，一次充电工作时间大于 8 小时；仪器体积小、重量轻，现场使用、携带方便。
2、仪器采用多点直流法原理测试 CT 二次绕组伏安特性，可以测试拐点电压高达 5000V 的 CT，突破了传统工频法的局限性，且励磁特性测试速度极快；测试方法符合 GB/T 20840.2-2014 《互感器 第 2 部分：电流互感器的补充技术要求》
3、伏安特性测试时，仪器自动记录拐点电压/电流、5％&10％误差数据并绘制成曲线；并自动计算准确限值系数（ALF）、仪表保安系数（FS）、二次时间常数(Ts)、剩磁系数(Kr)、励磁电感、剩磁、饱和及不饱和电感等电流互感器参数。
4、仪器采用电压法测试 CT 变比，可精确测量比差与角差，比差测量精度最高可达±0.05%，角差测量精度最高可达±3min；CT 变比测量范围 1~10000，彻底解决传统电流法无法做套管 CT、GIS CT 的问题；测试方法符合 GB/T 20840.2-2014 《互感器 第 2 部分：电流互感器的补充技术要求》
5、仪器可用于各种类型 CT，包括计量型、测量型、保护型（含 TP级）CT 的励磁、变比、极性、二次绕组电阻、负载阻抗、比差以及角差等稳态或暂态特性测试；测试结束时，自动对 CT 进行退磁处理。
6、内置蓝牙通信模块，支持按照电气设备数字化测试仪器数据与通信技术规范、停电试验仪器数据规范数据格式，将测试数据自动上传至数字化终端。

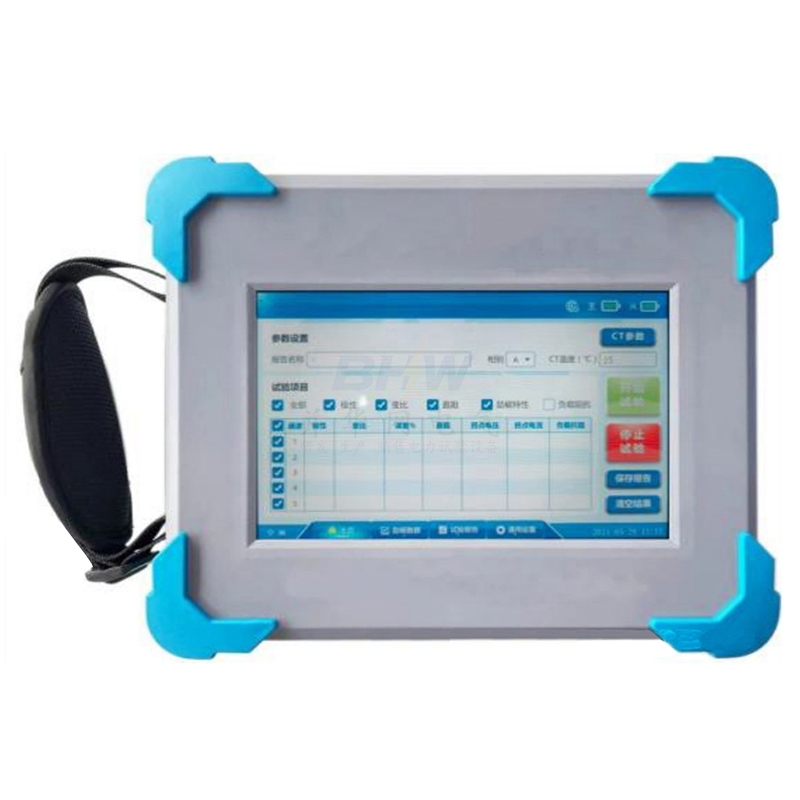

7、仪器采用 7寸高分辨率彩色液晶屏操作控制，全中文彩色图形界面，具备友好的人机交互。
8、仪器具备 CT 一键自动测试功能，支持按测试项目组合，一键自动完成所选的测试项目；支持测试结果的保存与 U 盘导出，提高测试报告编写的效率。
9、仪器具有 PT 的极性、变比、直阻、伏安特性测试功能。
技术参数
|
项目 |
技术指标 |
|
|
测试对象 |
M级、P级、TP级 CT/PT |
|
|
最高拐点电压 |
5000V |
|
|
变比测量 |
范围 |
10000:1 10000/5 |
|
最大允许误差 |
0.05% |
|
|
相位测量 |
最大允许误差 |
3′ |
|
分辨率 |
0.1′ |
|
|
二次绕组直阻 |
范围 |
0.05~20OΩ |
|
分辨率 |
1mΩ |
|
|
最大允许误差 |
±（0.1%×读数+1 mΩ） |
|
|
二次负载阻抗 |
范围 |
0.05~20OΩ |
|
分辨率 |
1mΩ |
|
|
最大允许误差 |
±（0.1%×读数+1 mΩ） |
|
|
接口 |
1×USB |
|
|
工作电源 |
内置锂离子充电电池3300mAh，配29.4V充电器 |
|
|
续航时间 |
＞8小时 |
|
|
外形尺寸（长×宽×高） |
250×180×50（mm） |
|
|
重量（含电池） |
1.5kg |
|
|
环境温度 |
-10℃~50℃ |
|
|
相对湿度 |
≤90% 不结露 |
|
