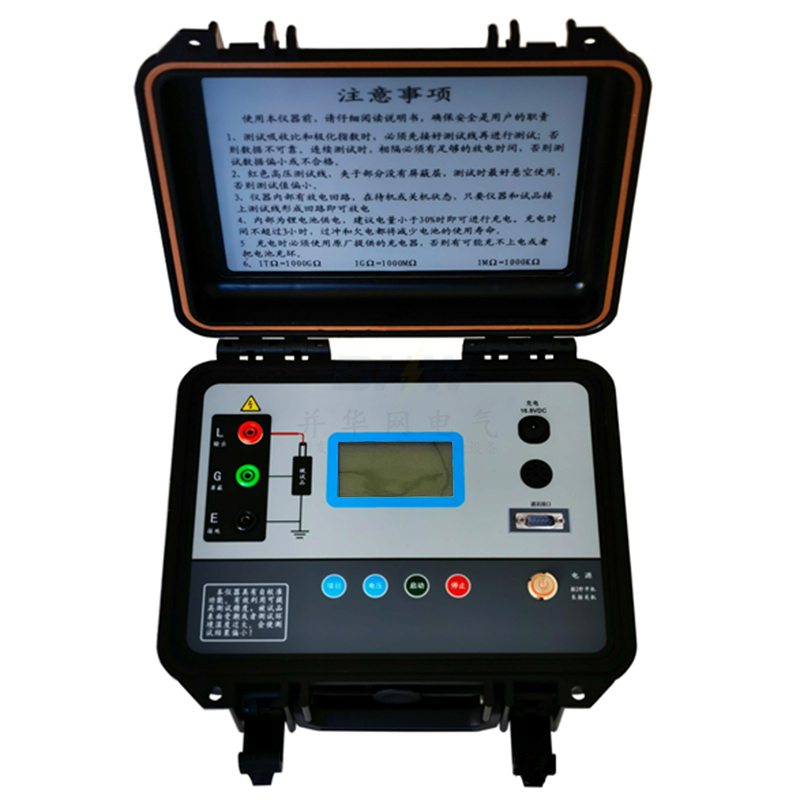

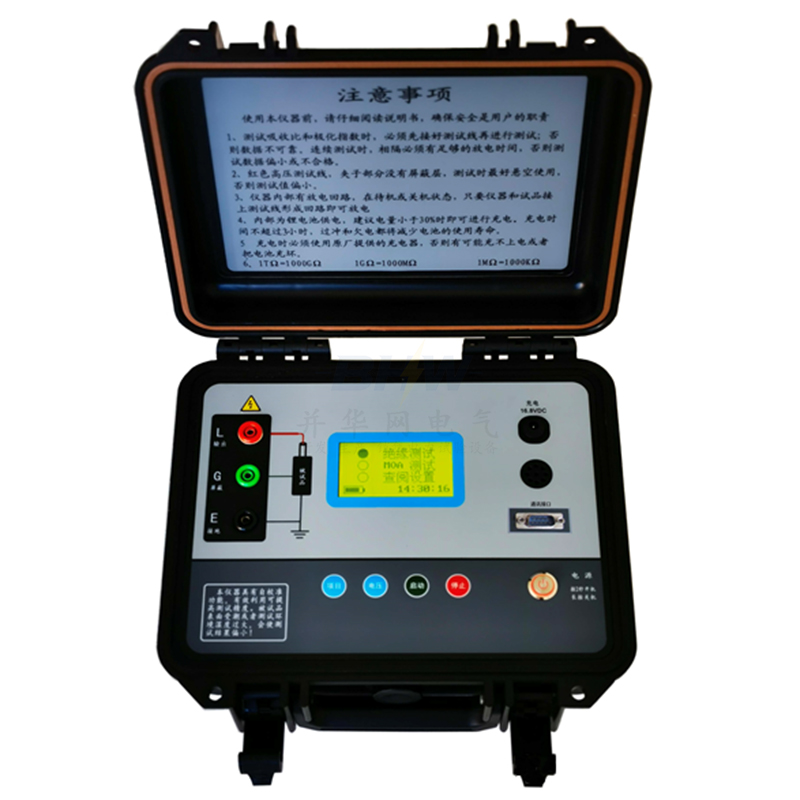

BHW绝缘电阻测试仪
绝缘电阻测试仪可广泛应用于变电站、发电厂的设备检修，对高压电器设备如：变压器、电抗器、电容器、断路器等进行绝缘电阻、吸收比、极化指数的测量。
产品特点：
全中文莱单，大屏点阵128x64中文图形黄绿色背光，阳光下清晰显示;超宽环境温度下使用-10℃-40℃。
具有自动校准功能，电磁兼容设计.抗干扰能力强适合复杂环境下使用。
全自动计算吸收比、极化指数仪表可靠性高。
具有RS232通信接口，可远程控制操作。
具有MOA全自动测试功能，1mA时电压小于10KV的氧化锌避雷器75%电压泄露测试功能。
具有100组绝缘电阻和MOA测试数据保存功能。
具有时钟日历和温湿度测试功能。
具有交直流电压和直流电流测量功能。
全新进口锂电池组，大容量设计，快速充电功能。不间断可连续使用5小时。
仪表外壳采用注塑防水箱，结构坚固，方便携带。
主要技术指标
电压输出：100V、250V、500V、1000V、2500V、5000V、10000V ； 精度:士5%。
温度测量：-40℃一100℃士0.5℃；湿度测量：0％RH-99.9％RH 土2％RH
输出电流：3mA/5mA,输出误差:±0.5mA。
内置电池：2600mAh;外配充电器：输入:100-240VAC 50/60HZ。
保护功能：具有短路、过压、过流、电池欠电、负载短路保护报警和信息提示等功能。
自动关机：10分钟无动作自动关机。
快速放电：容性试品放电速度1μF/1 S,正常情况下，放电时间不超过2秒。
工作条件：环境温度：-10℃~40℃ ；相对湿度：20%~90%RH；海拔小于3000米。
储存环境：-10℃~50℃;相对湿度<90%RH。
各型号对应功能和测量范围及输出电压
|
型号 |
输出 电流 |
输出 电压 |
阻值测量范围 |
MOA 测量 |
温湿度测量 |
电压电流测量 |
RS232接口 |
触屏 控制 |
包装尺寸（mm） |
|
BHW553A |
5mA |
100V 250V、500V. 1000V、2500V |
0-5TΩ 士5%士2字 |
有 |
有 |
无 |
有 |
无 |
400 x 320 x 1 70
|
|
BHW053A |
5mA |
100V、250V 500V、1000V 2500V、5000V |
0-10TΩ 士5%士2字 |
||||||
|
BHW153A |
5mA |
250V、500V 1000V、2500V 5000V、10kV |
0-20TΩ 士5%士2字 |
430 x 360 x 1 80 |
●按测量电压进行，分段范围及误差
|
测试电压 |
阻值分段1 ±5%rdg.±5dgt. |
阻值分段2 ±20%rdg. ±5dgt. |
阻值分段3 只显示不保证准确性 |
|
100V |
0MΩ～10GΩ |
10GΩ～100GΩ |
100GΩ～200GΩ |
|
250V |
0MΩ～25GΩ |
25GΩ～250GΩ |
250GΩ～500GΩ |
|
500V |
0MΩ～50GΩ |
50GΩ～500GΩ |
500GΩ～1.00TΩ |
|
1000V |
0MΩ～100GΩ |
50GΩ～1.00TΩ |
1.00TΩ～2.00TΩ |
|
2500V |
0MΩ～250GΩ |
250GΩ～2.50TΩ |
2.50TΩ～5.00TΩ |
|
5000V |
0MΩ～500GΩ |
500GΩ～5.00TΩ |
5.00TΩ～10.0TΩ |
|
10000V |
0MΩ～1.OOTΩ |
1.00TΩ～10.0TΩ |
10.0TΩ～20.0TΩ |
