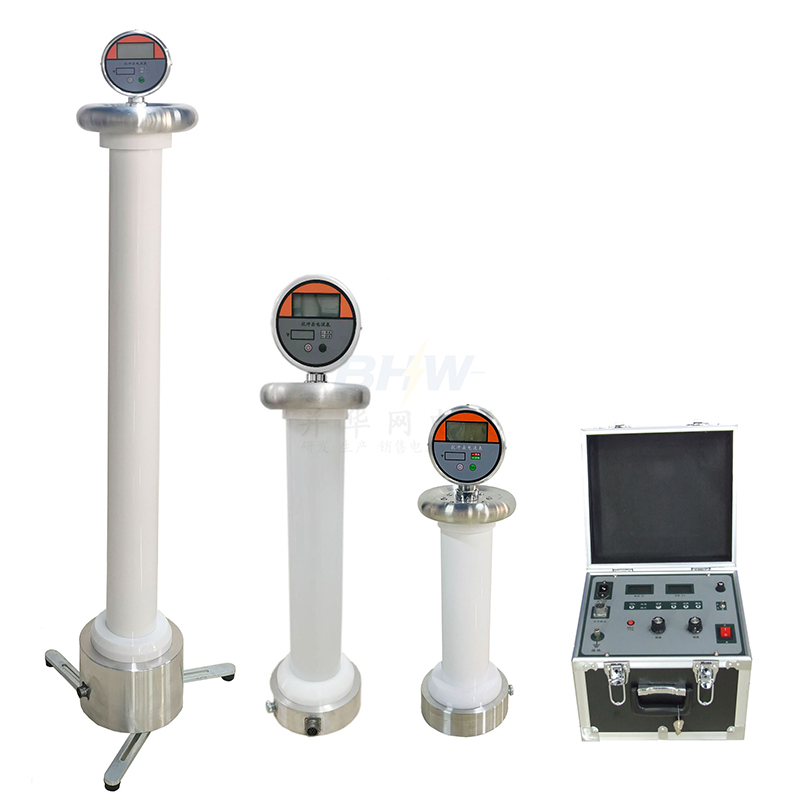

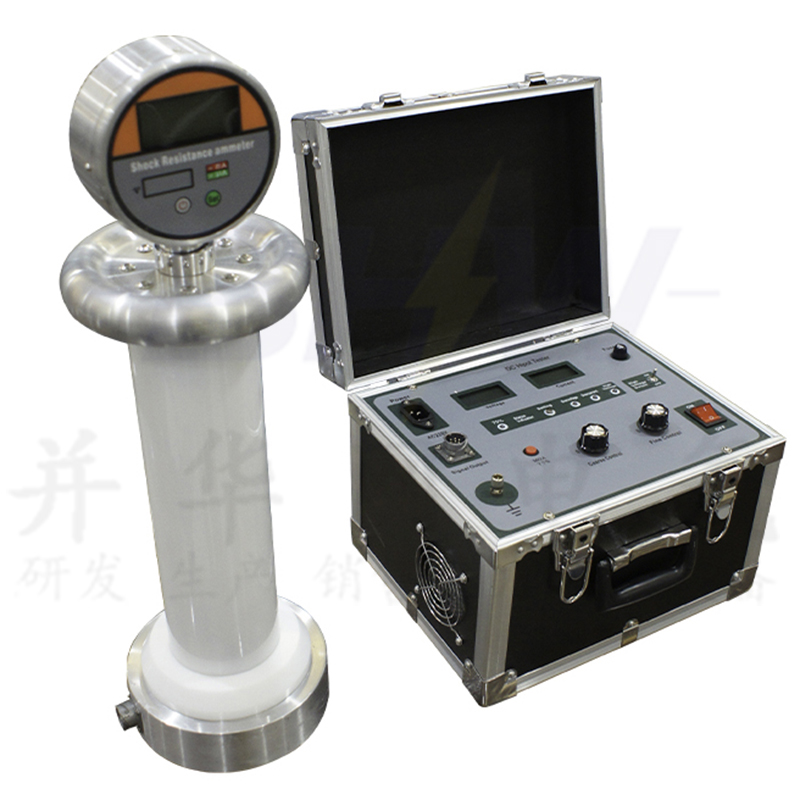

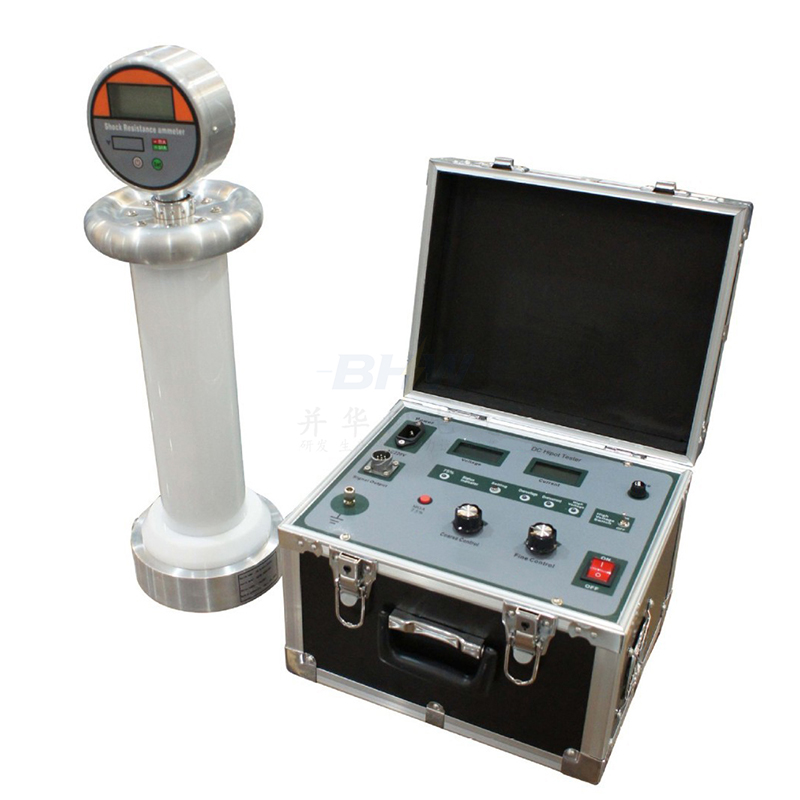

BHW直流高压发生器
BHW直流高压发生器，产品采用PWM高频脉宽调制技术闭环调整，具有较高的电压稳定性，微小的脉动因数以及快速可靠的保护电路，显示屏采用绿色背光源和宽温液晶显示屏，可在强光及黑暗中清晰显示数据。高压部件采用杜邦新型填充材料，使产品性能更加稳定可靠。产品广泛使用于发电供电部门、输变电工程公司及大型厂矿企业的预防性实验及科研院所作为直流高压稳压电源。
主要功能特点：
1、采用PWM高频脉宽调制技术闭环调整，具有较高的电压稳定性，微小的纹波因数，以及快速可靠的保护电路，可耐受大电容试品对地直接放电，且整机体积小，重量轻，方便野外使用。
2、全量程线性平滑调整电压，电压调节精度优于0.1%；电压测量精度0.5%，分辨率0.1kV；电流测量精度0.5%，最小分辨率:控制箱1µA，抗冲击电流表0.1µA。
3、供电电源为交流220V（AC220V±10%，50Hz±1%），脉动因数小于0.5%，在工作现场，可全天候使用。
4、高压倍压器采用杜邦材料全固体封装，克服了空气及充油式设备带来的不便。宽大底座光质外筒，放置稳重，维护更便利。
5、75%MOA电压转换按钮，测试避雷器简单方便。
6、具有过压设定功能，调节过程显示过压值；具备完善的过压、过流、短路放电保护功能。是电缆试验伴侣。
7、具有完善的断线和非零电位启动保护功能，使操作者及试品随时受到安全的保护。防震控制箱整体设计，简洁、明确的面板设计及操作声音提示。
产品型号规格及技术参数
|
电压 kV
电流mA |

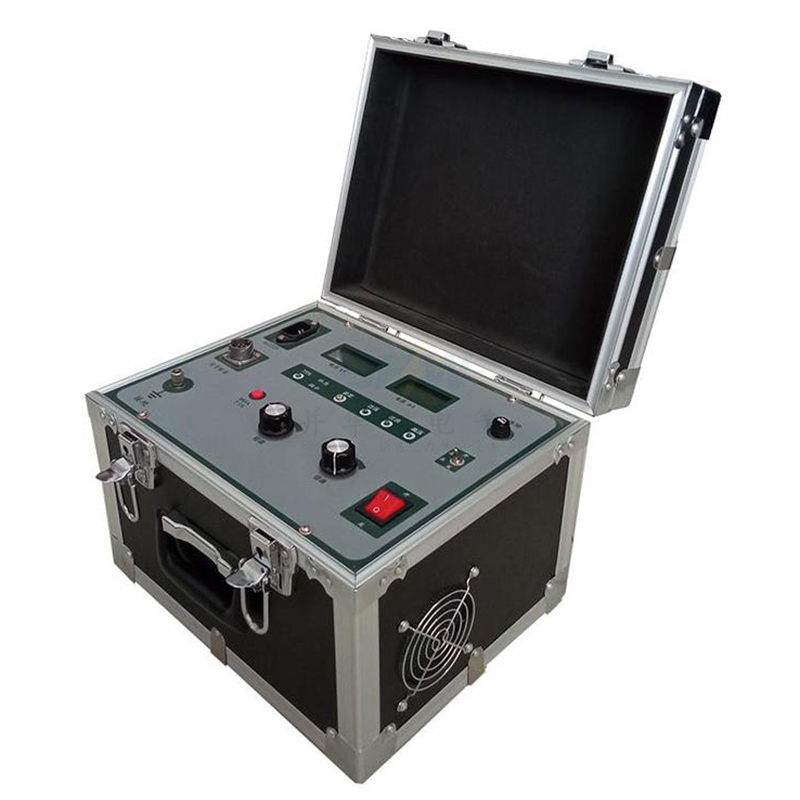

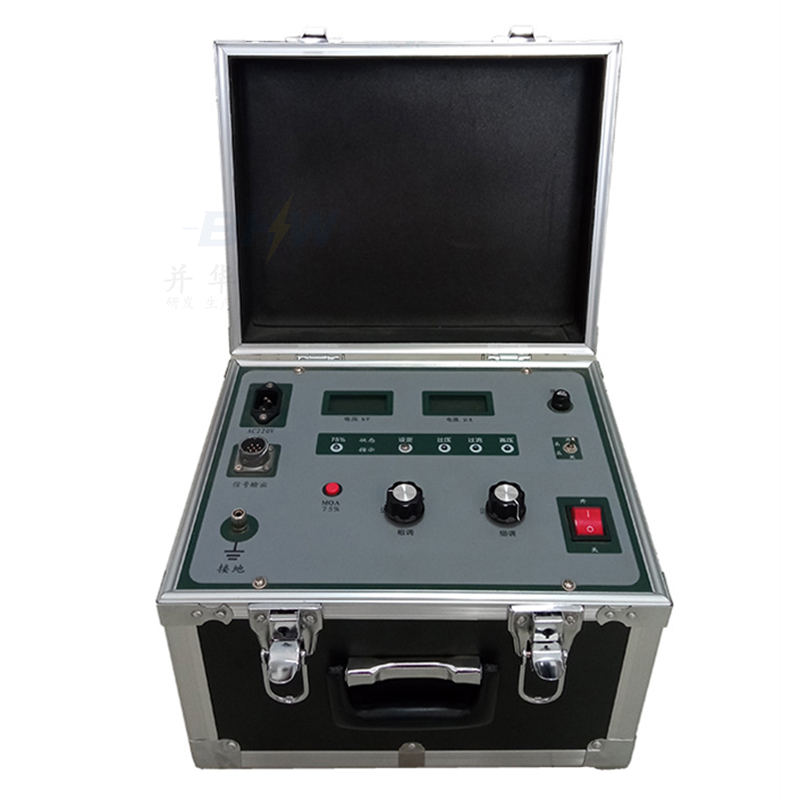

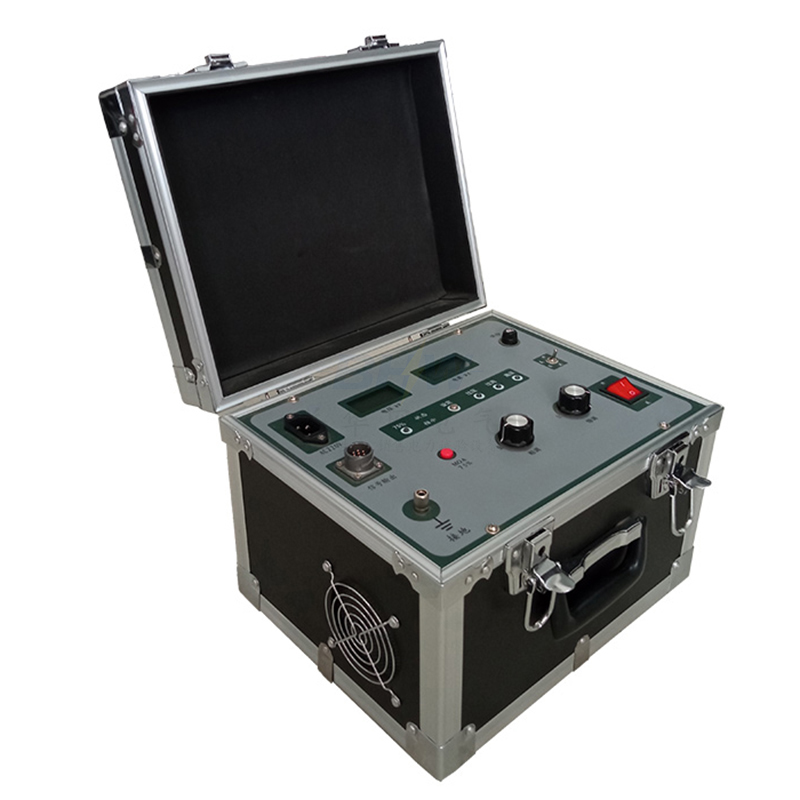

控制箱 |
高压倍压单元 |
|||
|
额定 电压 |
外型尺寸 （mm） |
重量kg |
外型尺寸 （mm） |
重量 kg |
|
|
60/5 |
60kv |
310*250*240 |
7 |
164*90*420 |
4.65kg |
|
80/5 |
80kv |
310*250*240 |
7 |
164*90*420 |
4.65kg |
|
100/5 |
100kv |
310*250*240 |
7 |
164*90*510 |
5.1kg |
|
120/5 |
120kv |
310*250*240 |
7 |
164*90*560 |
5.7kg |
|
160/5 |
160KV |
310*250*240 |
7 |
164*90*745 |
7 kg |
|
200/5 |
200kv |
310*250*240 |
7.5 |
218*100*970 |
12.9kg |
|
250/5 |
250kv |
310*250*265 |
7.5 |
218*100*1065 |
13.8kg |
|
300/5 |
300kv |
310*250*270 |
8.7 |
218*100*1300 |
17.3kg |
|
350/5 |
350kv |
310*250*270 |
8.7 |
218*100*1340 |
18.2kg |
|
输出极性 |
负电压极性，零电压启动，线性连续可调 |
||||
|
工作电源 |
50HZ AC220V±10% |
||||
|
电压测量精度 |
±0.5%±2个字，最小分辨率0.1KV，测量范围（量程10%至1.1倍量程） |
||||
|
电流测量精度 |
±0.5%±2个字，最小分辨率：抗冲击电流表0.1µA，控制箱1µA， 测量范围（量程的10%至满量程）。 |
||||
|
纹波系数 |
≤0.5% |
||||
|
电压稳定度 |
随机波动，电网电压变化±10%时 ≤0.5% |
||||
|
工作方式 |
间断工作制，额定负载下小于30分钟 |
||||
|
工作条件 |
温度：0-40℃，湿度小于90% |
||||
|
储存条件 |
温度：-10℃～40℃，湿度小于90% |
||||
|
海拔高度 |
3000米以下 |
||||
外型尺寸=均压罩直径（R）*绝缘筒径(r)*总高（H）
