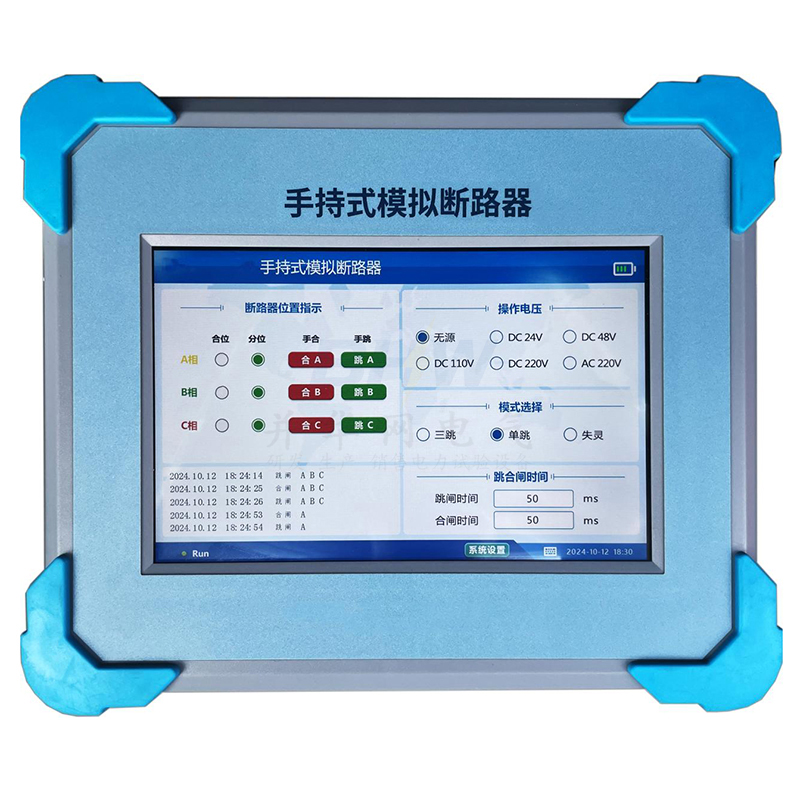

BHW手持式模拟断路器
BHW手持式模拟断路器是专门针对现场测试需求自主研发的一款自带电池供电的手持式断路器模拟装置。
BHW手持式模拟断路器是专门针对现场测试需求自主研发的一款自带电池供电的手持式断路器模拟装置。
该仪器主要用于电力系统断路器保护装置或成套继电保护屏的整组试验，可真实地模拟断路器的跳、合闸动作及时间。在整组试验时模拟高压断路器的跳闸及合闸，避免由于重复的整组试验造成断路器反复分合带来的不良影响，降低实际断路器的动作次数、提高使用寿命，是继电保护试验工作的配套设备，适用于电力系统、工矿企业、科研院所、专业院校、继电保护生产厂家等使用。
技术指标
工作环境条件:温度：-10℃～40℃；湿度：≤80%RH，无结露
工作电源:内置锂离子充电电池3300mAh，配29.4V充电器
操作电压类型:支持无源、DC24V、DC48V、DC110V、DC220V、AC220V
最大承受电流:DC24V/30A、DC48V/20A、DC110V/10A、DC220V/8A
信号输出:
3对跳位、合位信号输出
空接点，不分极性
交流容量：250V（AC）/5A
直流容量：250V（DC）/0.5A
信号输入:
3对遥控跳闸、合闸信号输入
隔离电压500V；
兼容空接点和有源接点，自动识别有源接点极性
断路器失灵:当设置断路器失灵状态时，模拟开关将保持当前状态，无法进行手动以及保护或者遥控跳合闸。
外形尺寸（长×宽×高）:250×180×50（mm）
重量（含电池）:1.4kg
