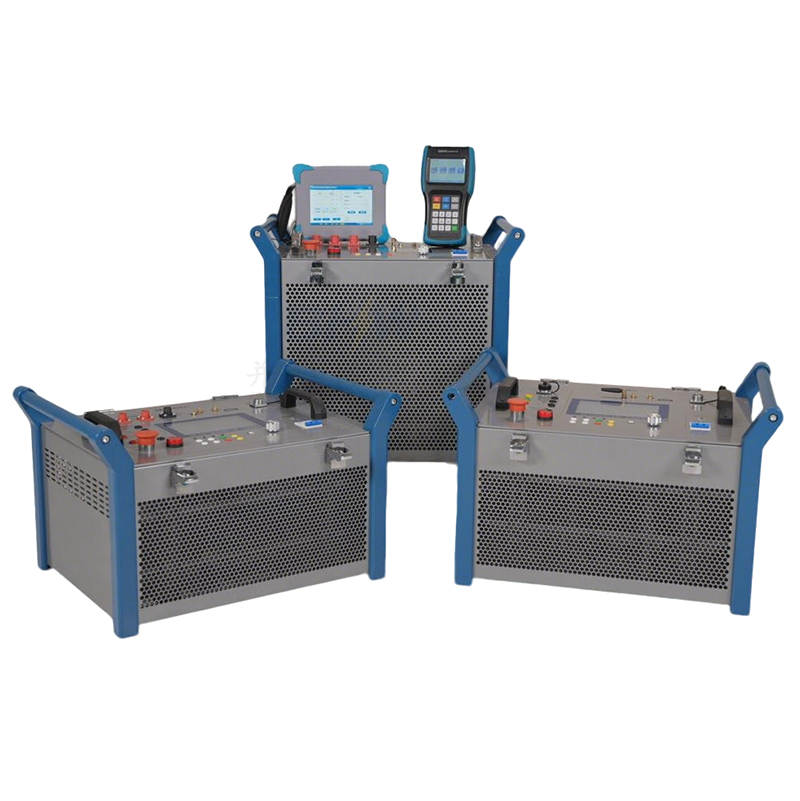

BHW变电站继电保护向量检查成套装置
BHW系列变电站继电保护向量检查成套装置采用同步触发技术控制设备输出电压、电流幅值及相位，模拟线路、变压器的实际负荷，利用在电压互感器一次侧加电压，电流互感器一次侧加电流的方法，在投产前完成新建变电站及改扩建新增间隔内所有继电保护装置向量检查的工作。
该系统可以用于模拟并代替母线、线路及变压器的带负荷检查。装置输出高电压、大电流到变电站的一次设备，可以检查二次设备的向量正确性，为保证继电保护装置及二次回路的正确性和完整性提供依据。同时，还解决了以往测试设备输出电压低，无法检査主变套管CT二次接线正确性的问题。
功能特点
三相电流、电压由不同装置同步输出，电流大、电压高、带载能力强，输出幅值、相位稳定，精度高。
单台设备可独立使用，不同装置之间兼容有线或无线方式进行远距离数据传输和信号同步输出，可互为主从机控制输出。
结合手持式控制主机、无线相位伏安表，实现多台装置的无线通信对时、同步输出控制和二次侧电流、电压的无线测量。
电压、电流输出具备以站内电源或外部电压为基准进行输出，用于扩建变电站新增间隔继电保护向量检查工作。
电压输出装置带载能力强，通过直接短路法的方式完成主变连同套管CT的向量检查工作。
单台装置体积小、重量轻，方便现场搬运。
技术参数
型号：BHW-100S
电流源
交流电流输出：3相，0~150A/800VA
输出精度：±1%
输出相位及频率：0~360o±1o，50Hz ±0.05Hz
交流电压输出：3相，0~120V
基准电压输入：1相，0~120V
工作电源：AC220V 10A
尺寸及重量：60×40×35（mm）,＜30kg
电压源
交流电流输出：3相，0~120V/600VA
输出精度：±1%
输出相位及频率：0~360o±1o，50Hz ±0.05Hz
升压装置：3相，0~6kV/600VA/相
工作电源：AC220V 10A
尺寸及重量：60×40×35（mm），＜20kg
型号：BHW-300S
电流源
交流电流输出：3相，0~300A/1600VA
输出精度：±1%
输出相位及频率：0~360o±1o，50Hz ±0.05Hz
交流电压输出：3相，0~120V
基准电压输入：1相，0~120V
工作电源：AC220V 16A
尺寸及重量：60×40×50（mm）,＜60kg
电压源
交流电流输出：3相，0~264V/2000VA
输出精度：±1%
输出相位及频率：0~360o±1o，50Hz ±0.05Hz
升压装置：3相，0~6kV/600VA/相
工作电源：AC380V 16A
尺寸及重量：60×40×35（mm），＜40kg
