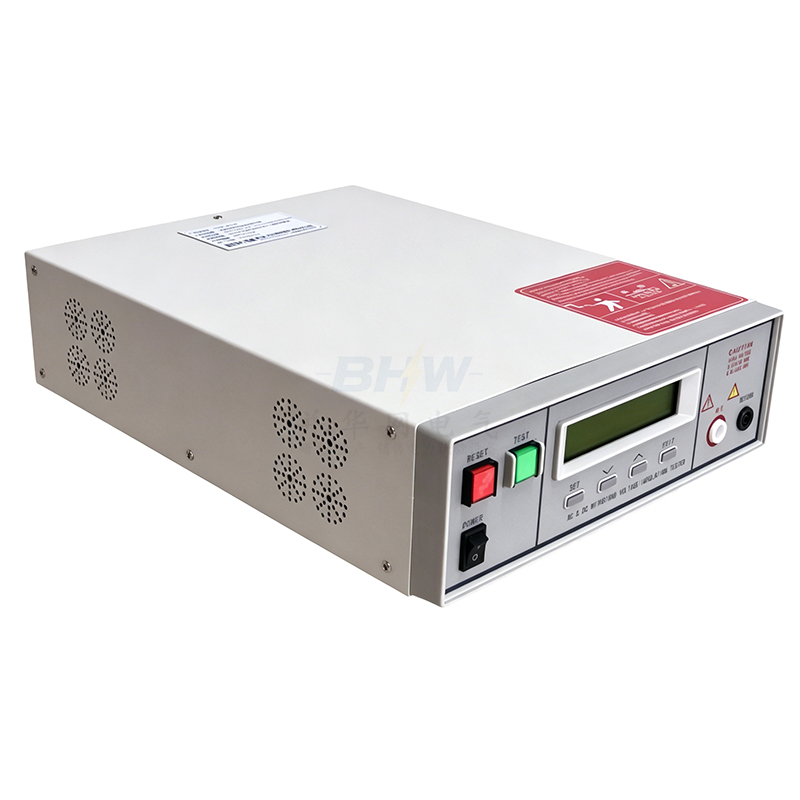

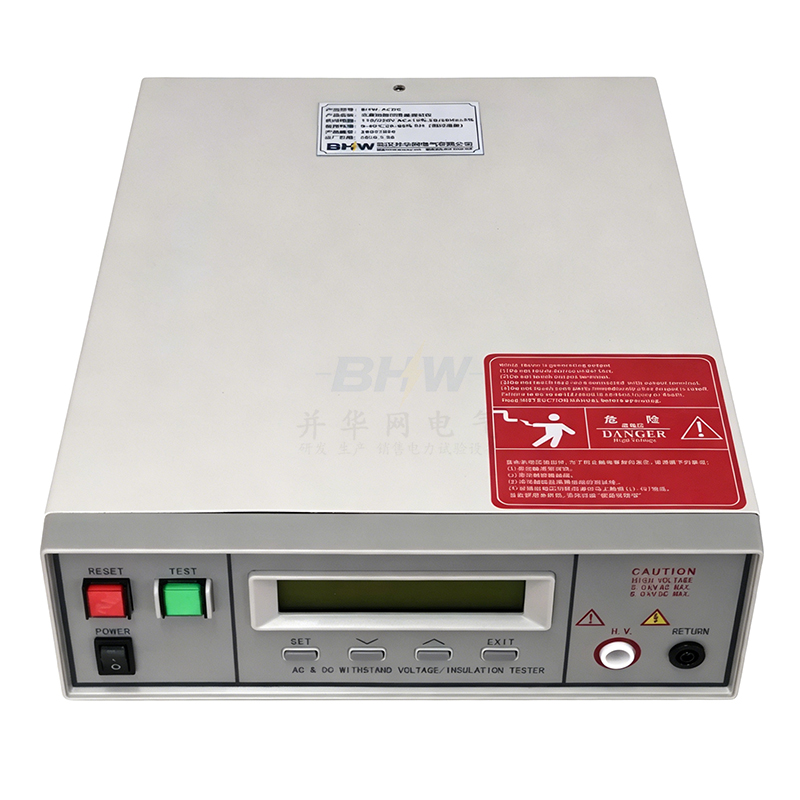

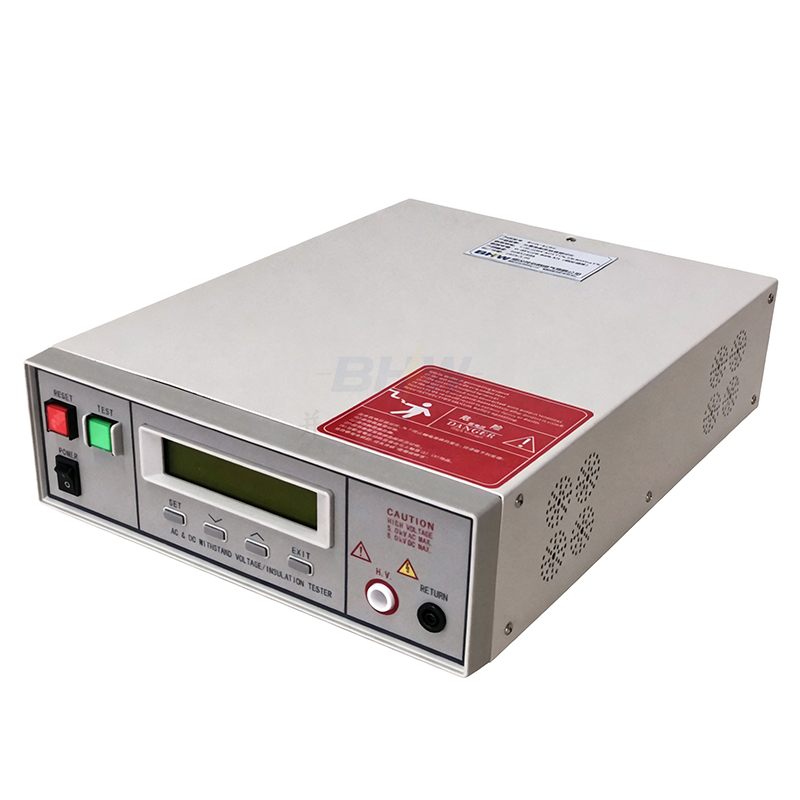

BHW-ACDC交直流耐压绝缘测试仪
BHW-ACDC交直流耐压绝缘测试仪是测量耐压强度的仪器，它可以可靠的测试各种被测对象的击穿电压等电气安全性能指标，并可以作为高压源用来测试元器件和整机性能。
这款耐压绝缘电阻测试仪是测量耐压强度的仪器，它可以可靠的测试各种被测对象的击穿电压等电气安全性能指标，并可以作为高压源用来测试元器件和整机性能。
功能介绍：交流耐压/直流耐压/绝缘测试仪
产品参数
| 交流耐压 | |||
| 输出 | 5KVAC/12mA | ||
| 量程 | 分辨率 | 精度 | |
| 输出电压,KVAC | 0-5.00 | 0.01 | ±（设定值的 2% + 5V） |
| 输出频率 | 50Hz/60Hz±1Hz,用户选择 | ||
| 输出波形 | 正弦波 ，总谐波失真度（THD） <2%（电阻负载） ，峰值因数 =1.3-1.5 | ||
| 输出调节 | ± (输出值的 1% + 5V) ，从空载到满载 | ||
| 设置 | |||
| 交流电流上限,mA | 0.10-12.00 | 0.01 | ±（设定值的 2% + 2 个字） |
| 交流电流下限,mA | 0.00-12.00 | 0.01 | ±（设定值的 2% + 2 个字） |
| 上升时间,秒 | 0.1-999.9 | 0.1 | |
| ± (0.1% + 0.05 秒) | |||
| 保压时间 ，秒 | 0,0.2-999.9 (0 =连续) | 0.1 | |
| 电弧检测 | 0.1–9 范围（0 =关闭 ，9 为最高灵敏度） | ||
| 输出额定值 | 6KVDC/5mA | ||
| 输出电压,KVDC | 0-6.00 | 0.01 | ±（设定值的 2% + 5V） |
| 输出纹波 | <5%（电阻负载下： 在 6KV /5mA） | ||
| 设置 | |||
| 直流电流上限,mA | 0.02-5.00 | 0.01 | ±（设定值的 2% + 2 个字） |
| 直流电流下限,mA | 0.00-5.00 | 0.01 | ±（设定值的 2% + 2 个字） |
| 电压升至设定值的时间,秒 | 0.1-999.9 | 0.1 | |
| ± (0.1% + 0.05 秒) | |||
| 保压时间,秒 | 0,0.2-999.9 (0 =连续) | 0.1 | |
| 电弧检测 | 0.1–9 范围（0 =关闭 ，9 为最高灵敏度） | ||
| 放电时间 | ≤200 毫秒 | ||
| 绝缘电阻 | |||
| 输出额定值 | 1KVDC/9999MΩ | ||
| 输出电压,KVDC | 0.10-1.00 | 0.01 | ±（设定值的 2% + 2V） |
| 设置 | |||
| 电阻上限,MΩ | 0,1-1000 (0 =关闭) | 1 | >500 VDC 时： |
| ±（设定值的5% + 2 个字） | |||
| <500 VDC 时： | |||
| ±（设定值的10% + 2 个字） | |||
| 1000-9999 | 1 | ±（设定值的 10% + 2 个字），电压 >500 VDC | |
| 电阻下限,MΩ | 1-1000 | 1 | ±（设定值的 5% + 2 个字）， |
| 电压 >500 VDC | |||
| ±（设定值的 10% + 2 个字）， | |||
| 电压 <500 VDC | |||
| 1000-9999 | 1 | ± (设定值的 10% + 2 个字)，电压 >500 VDC | |
| 延迟时间,秒 | 0,2-999.9 (0 =连续) | 0.1 | ± (0.1% + 0.05 秒) ，测量（实 |
| 时显示值） | |||
| 测量（实时显示值） | |||
| 交流/直流电压,KV | 0-6.00 | 0.01 | ± (读数的 2% + 1 个字) |
| 直流电压， kV（仅绝缘电阻模式显示） | 0.10-1.00 | 0.01 | ± (读数的 2% + 2V) |
| 交流电流,mA | 0.10-12.00 | 0.01 | ± (读数的 2% + 2 个字) |
| 直流电流,mA | 0.02-5.00 | 0.01 | ± (读数的 2% + 2 个字) |
| 电阻, MΩ | 1-1000 (自动量程) | 0.001 | ± (读数的 5% + 2 个字)， 电压 >500 VDC |
| 0.01 | ± (读数的 10% + 2 个字)，电压<500 VDC | ||
| 0.1 | |||
| 1000-9999 | 1 | ± (设定值的 10% + 2 个字)，电压 >500 VDC | |
| 通用规格 | |||

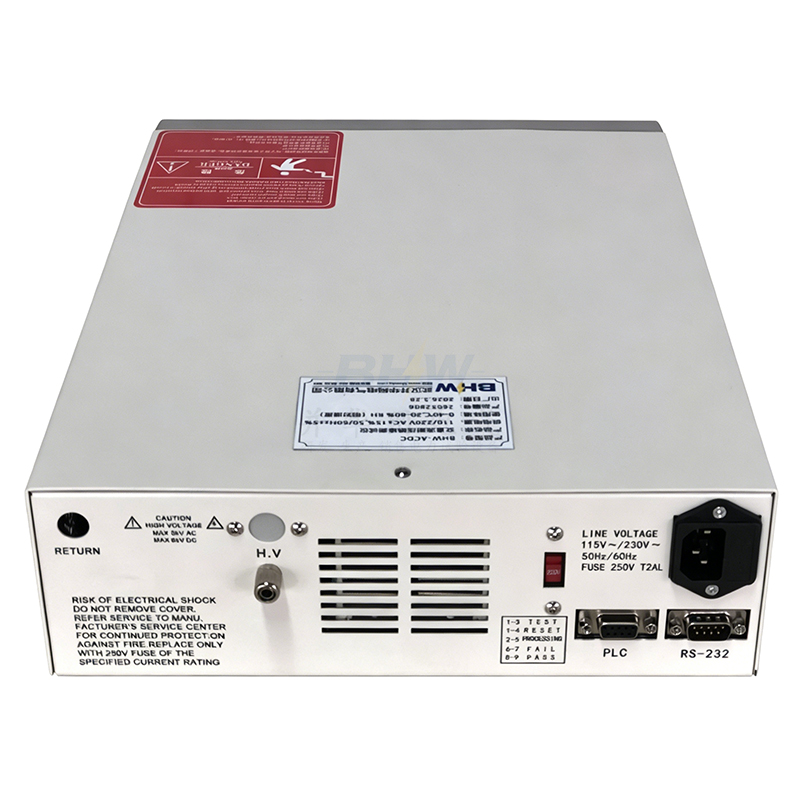

| 交流输入电压 | 110/220V AC±15%,50/60Hz±5%,3A 快速熔断器 | ||
| 输入：启动, 复位 | |||
| PLC 远程控制 | |||
| 输出：合格, 不合格, 测试中 | |||
| 存储 | 5 组可存储/调用设置 ，每组支持 4 种测试模式选择（W、 I、W-I、 I-W | ||

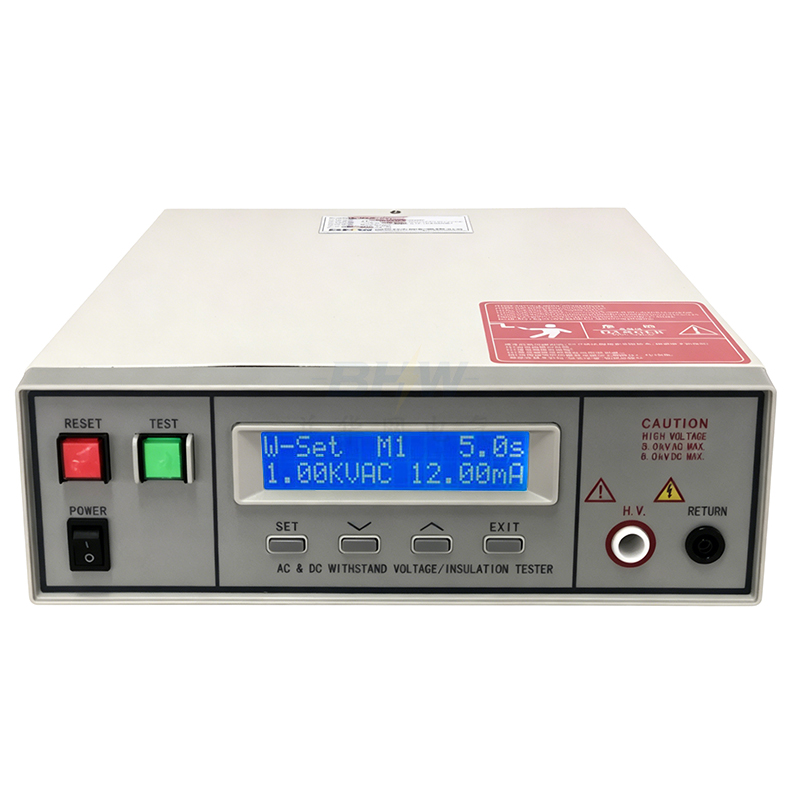

| 显示屏 | 16 ×2 字符背光 LCD | ||
| 按键锁定 | 防止未经授权更改测试参数 | ||
| 校准 | 内置校准软件 ，配合外部校准仪表 | ||
| 使用环境 | 0–40℃ , 20–80% RH（相对湿度） | ||
| 尺寸/净重 | 280mm(W)×89mm(H) × 370mm(D)/9Kg | ||
| 标准附件 | |||
| 电源线(10A) | × 1 | ||
| 保险丝 | × 3(其中包含一个备用保险丝 ，存放于保险丝座内) | ||
| 高压测试线 | × 1 | ||
| 回路测试线 | × 1 | ||
