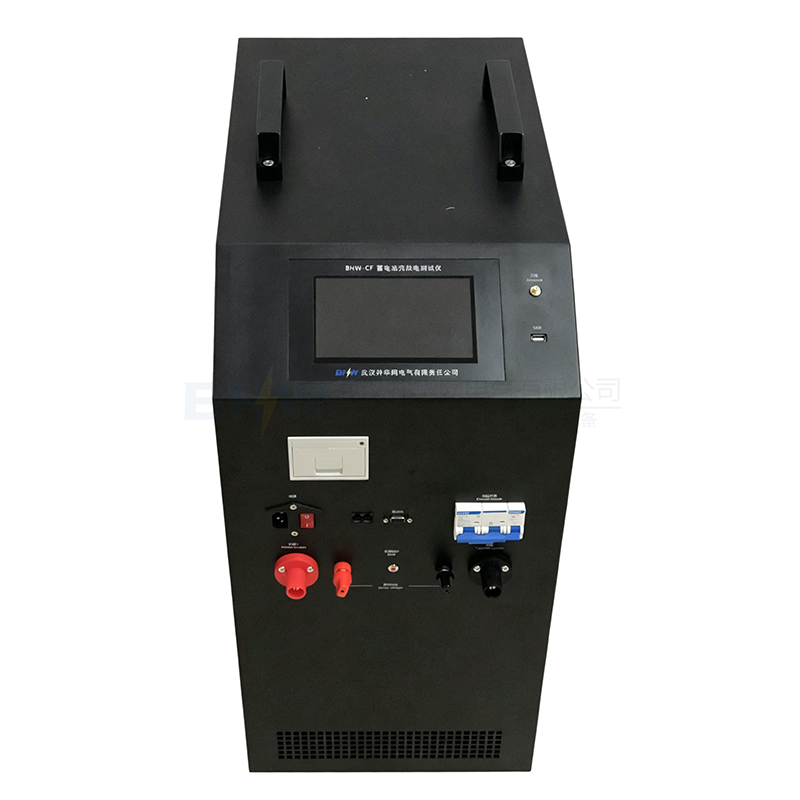

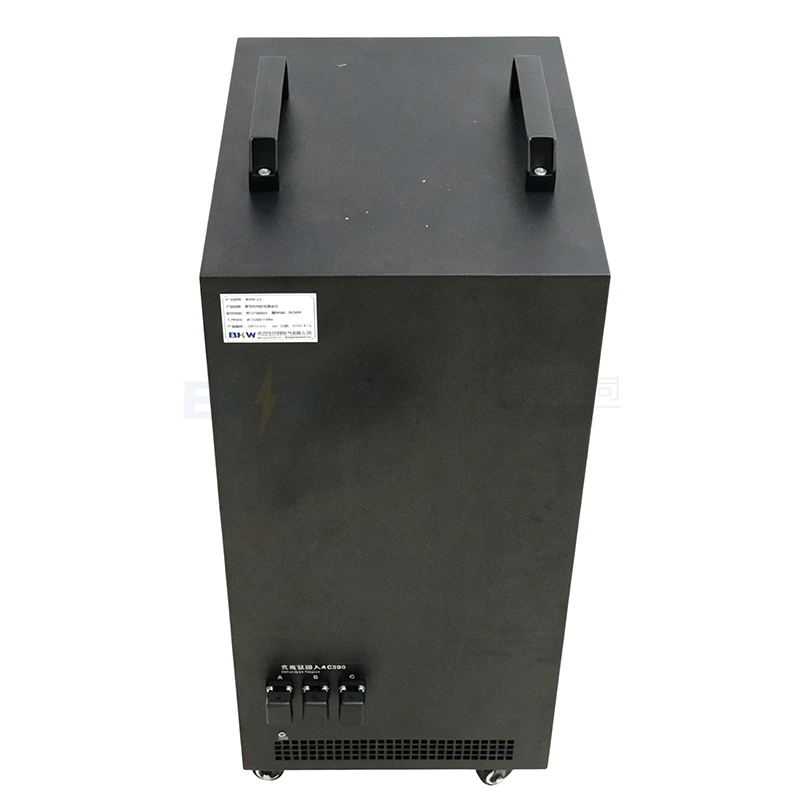

BHW-CF 蓄电池充放电测试仪
本台仪器设备是针对整组为380V蓄电池组系列测试，不同规格参数型号对整组要求不同，具体根据实际购买仪表为准。单体电池电压为1.2V-12V的铅酸蓄电池组进行测试的专用仪器。本设备放电功率大，体积小，重量轻，上位机数据管理软件功能齐全，大大减少了蓄电池日常测试维护的工作量。
性能特点
1.大屏幕：仪器采用7寸高清1024*600电容触摸屏操作，直接使用手指即可操作界面。
2.储存及打印：自带内部存储8GB Micro SD存储方式,存储间隔1分钟-60分钟可自定，可U盘导出。仪器自带微型打印机，可打印测试小结。
3.保护功能：具有过压、过流、过热、欠压等保护功能。
4.在线监测功能：在电池组处于在线放电、均充、浮充等状态下，对电池组及单节电池进行实时的监测。(选配)
5.放电测试功能：在电池组脱离系统后利用本假负载进行恒流或恒功率放电，设置当前电池组类型、单体类型、整体节数、容量、放电电流，终止设置整组下限、单体下限、时间、放出容量等参数，测试仪便自动执行放电功能，并实时显示实时电压、放电实时电流、电池已放容量、单节电池电压、已放电时间等数据；
6.充电测试功能：在电池组脱离系统后利用本设备进行恒流充电，设置当前电池组类型、单体类型、整体节数、容量、充电电流，充电时间，充电电压，终止电流等参数，测试仪便自动执行充电功能，并实时显示实时电压、实时电流、电池充入容量、时间等数据；
7.活化功能：综合上述放电功能，及充电功能，并可以设置循环次数，设备自动运行
9.实时保护：在测试过程中当检测到整组或者单体电池异常、测试仪工作异常时，测试仪自动终止测试，以便对电池进行保护。
10.抗干扰能力强：在严重干扰条件下，液晶屏最后一位数据能稳定在±1个字范围内，读数稳定，重复性好。
11.使用寿命长：全部采用高精度PTC电阻，有效的消除环境温度对测量结果的影响，充电稳定。
12.携带方便：体积小、重量轻。人性化的操作界面，操作简单，流程清晰， 自带微型打印机。
13.上位机数据管理软件功能强大，界面友好，提供数据管理、打印、分析、报表统计、自动生成测试报告等功能。
技术指标
适用于电池组规格：DC380V 系统
整组电压测量范围：0～500Vdc
整组电压分辨率：0.1Vdc
电压测试精度：<±0.2%
恒流放电电压电流范围：DC300~460V ；0~60A
放电电流分辨率：0.1A
放电电流控制精度：≤±1%
通讯方式1：RS485
显示方式：电容触摸7寸1024*600高清分辨率
充放电时间：0~99小时59分
打印机：自带微型热敏打印机
散热方式：强风冷制
工作电压：AC 220V±15%，频率:45～65Hz；
尺寸：630＊360＊830mm
重量：约46kg
充电单元参数
输入电压范围：260Vac~530Vac
输入额定电压：380Vac
额定频率：50Hz/60Hz
充电单元总功率：20kw
恒流充电电压电流范围：300~460Vdc 50A(max)
稳压精度：<±0.5%
稳流精度：≤±1%(输出负载20%～100%额定范围)
负载调整率：≤±0.5%
电网调整率：≤±0.1%(测试范围为320V～530V)
启动超调量：≤±3%
功率因数：≥0.95@20%～50%满载输出功率
≥0.98@50%～100%满载输出功率
≥0.99@100%满载输出功率、标称输入电压和频率
THD：≤5%@50%～100%满载输出功率
纹波因数：≤1%(150~750V,0～20MHz)
通讯方式：CAN通讯
耐压测试：输入－机壳：2200Vdc 1min；
输入－输出：2200Vdc 1min；
输出－机壳：750Vdc 1min
安全性：满足EN610950
无线单体电压采集单元（选配）
在线监测：最大360节
单体电压采集测量类型（配置选配）：2V/6V/12V或其它
单体电压测量精度：5mV
单体电压分辨率：（配置选配）：2V/6V12V:0.001V
无线单体采集盒（数量按需配置选配）：采用多频段射频无线模块,通讯距离可达150米以上，可2V/12V/其它单体电池电压监测，单个无线监测模块可监测12只单体电池
无线频段：0-9可选
