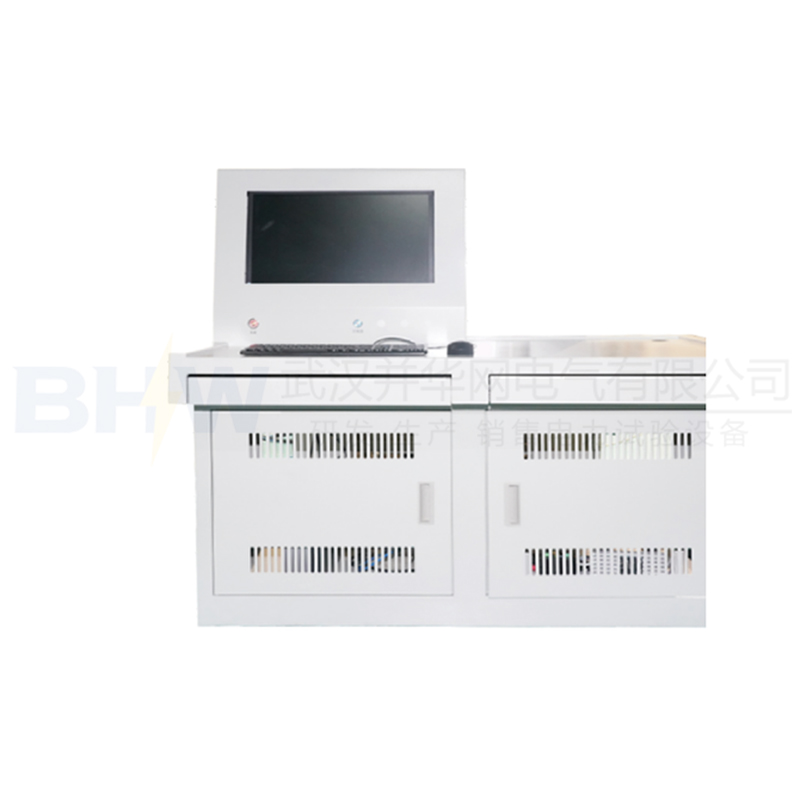

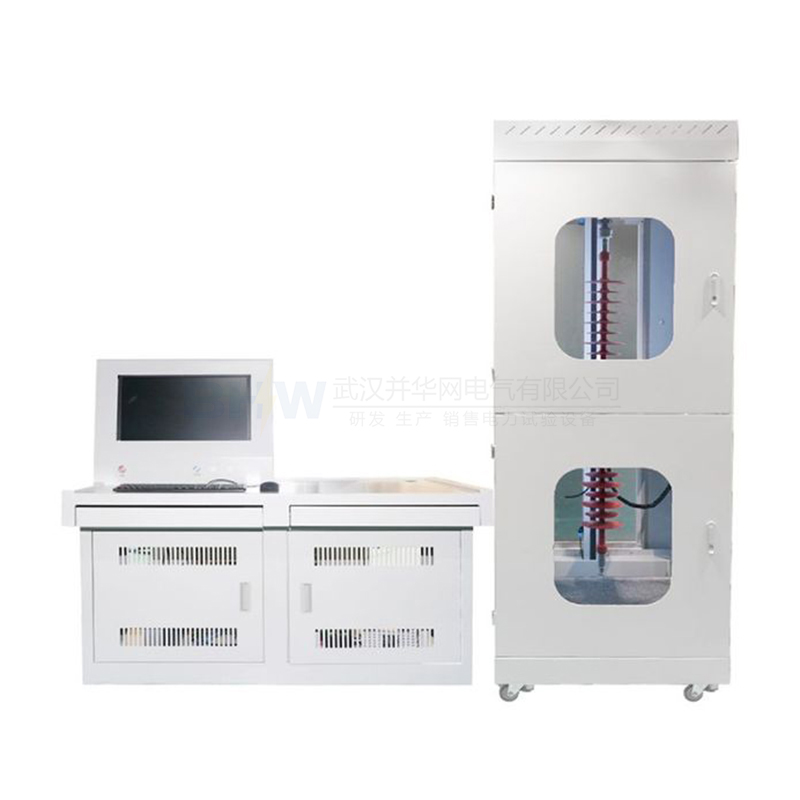

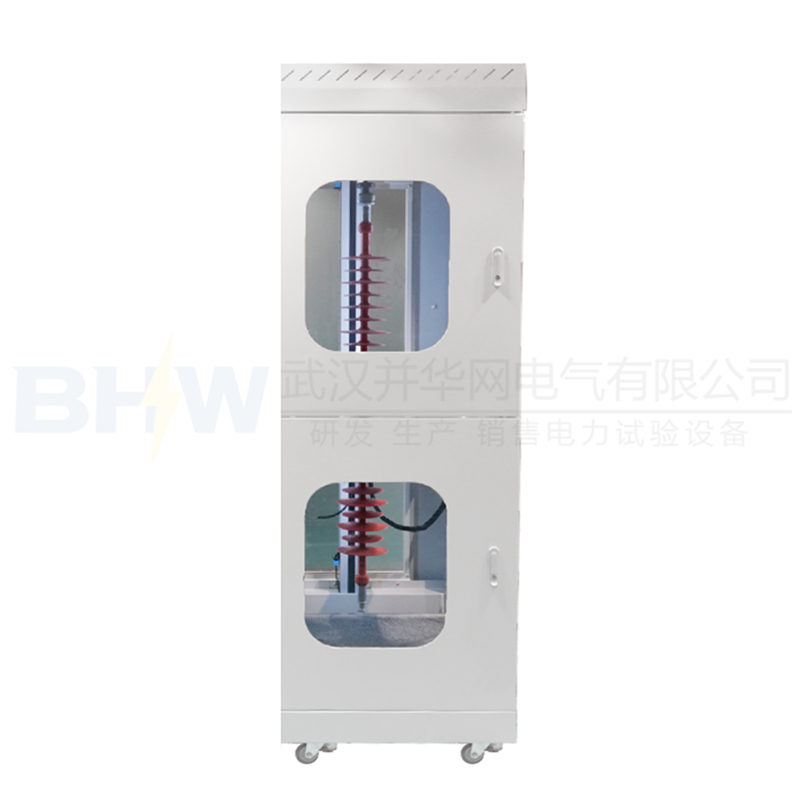

BHW-HS复合绝缘子憎水性实验室评价系统
BHW-HS复合绝缘子憎水性实验室评价系统采用CMOS激光传感器对测试的绝缘子进行准确的伞裙数目统计与定位。内装有一颗500万像素工业级摄像头，可通过软件手动调节焦距和光圈。
功能介绍：
电动喷水装置：由控制主机、储水器、微型水泵及活动喷嘴组成。
激光扫描装置：采用CMOS激光传感器对测试的绝缘子进行准确的伞裙数目统计与定位。
憎水性图像拍摄装置：内装有一颗500万像素工业级摄像头，可通过软件手动调节焦距和光圈。
绝缘子检测控制软件：控制软件可以实时控制扫描装置、喷水装置，移动绝缘杆的位置，实时观察喷水时绝缘子的状态，实现手动模式与自动模式的切换。
憎水性分析软件：基于数字图像处理技术，对复合绝缘子的憎水性状态进行客观判断，最终按照GB/T24622中对憎水性的等级特征描述确定绝缘子憎水性级别。
主要技术参数
测试方法：喷水分级法（HC分级法）
电动喷水装置
工作频段：2.4G
遥控距离：大于100m
流量：0.6L/min@3bar
喷流角度：30°@3bar
喷射角度：50-80°
单次喷水量：0.7mL～1mL
单次测量喷水次数：25次
取照装置
像素：200万（有效像素：720x1280）
传输距离：10m以内
憎水性分析软件
对喷水后的图像进行处理，进而判断图象中水珠形状所代表的静态接触角和绝缘子的憎水等级，支持人工和自动分析。
绝缘杆：伸缩式，总长4.5m
