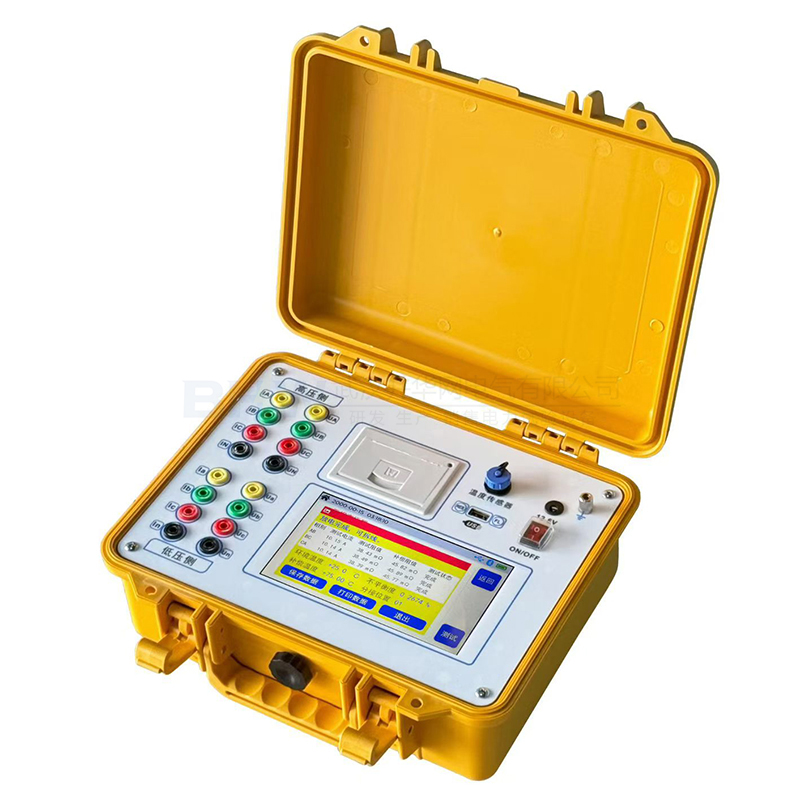

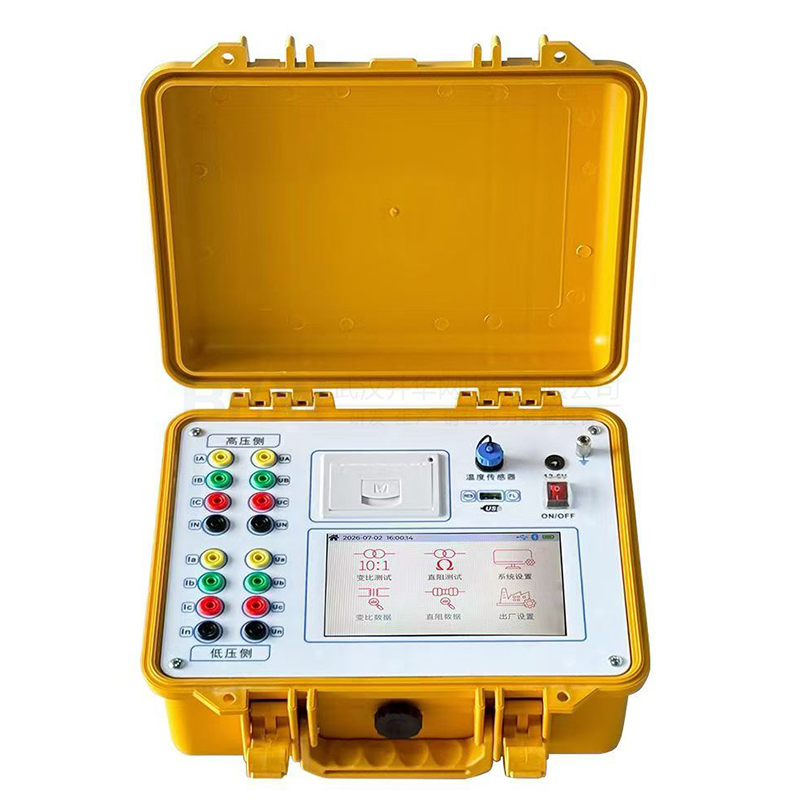

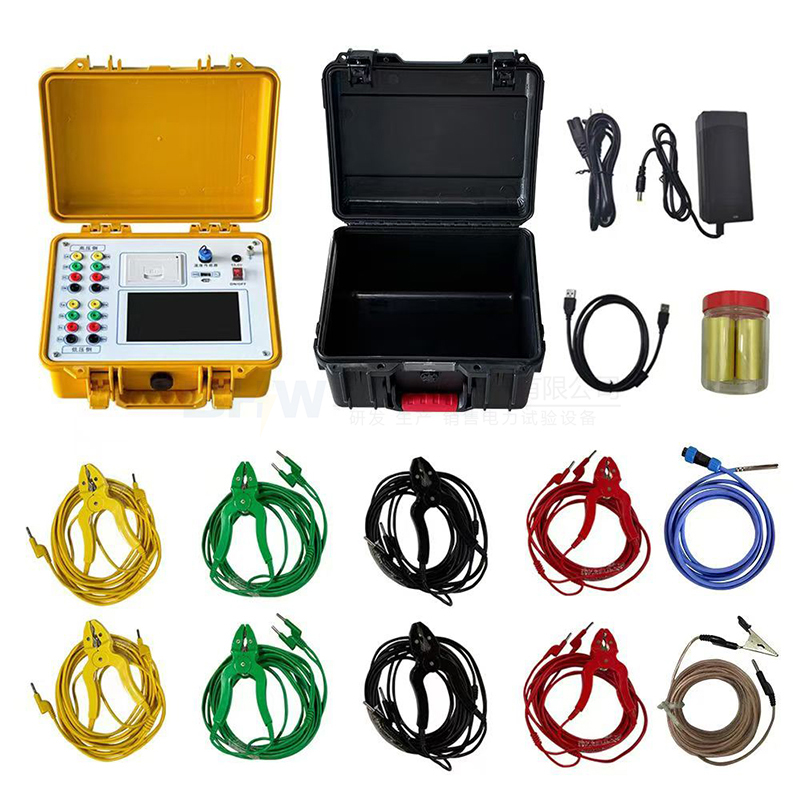

BHW-RJ二合一配电变压器测试系统
概述
目前配电变压器直流电阻测试、变压器变比组别测试、是变压器停电检修的测量项目，要完成上述检测及操作就需要分别配置变压器直流电阻测试仪、变压器变比组别测试仪，每次试验时都需要携带两种仪器。因为是两台独立的仪器，每台仪器均配有专用的测试线，这就需要在测试过程中分开测试，并且需要频繁的改变接线方式，从而浪费了大量的人力、物力及工时。
我公司研发出大容量锂电池供电的二合一配电变压器测试系统（直阻+变比），我们仅需要一套设备，可以完成两个项目的测试，不需要频繁的拆接测试线。
性能特点
变比部分
三相数控正弦逆变电源输出，具有软启、软停功能，因此测试速度快、精度高。
三相变压器、单相变压器、PT、CT、Z型变压器变比、组别、极性测试功能。
三相测试具备线线电压比、线相电压比，匝数比， 矢量图，组别联结测试功能。
单相测试时具有角差测试功能。
分接档位最高可测试到99档。
测试量程宽，最高可达2000以上。
高低压反接提醒。
输出短路提醒。
直阻部分
数控恒流源，DSP数控电源，效率更高。
可对单相，三相变压器绕组测试感性器件的直流阻值。
自动测试停止，放电和拆线提示。
可设置温度传感器采集变压器温度，或手动输入。
不掉电时钟和日期显示；数据存储方式为本机存储，测试数据100条，存储数据可转存至电脑（PC机）；
热敏打印机打印功能。
体积小、重量轻，方便携带使用。
技术指标
变比部分
|
量程 |
0.9～2000 |
|
准确度 |
±(读数×0.1%+2字)(小于等于200) |
|
±(读数×0.2%+2字)(大于200小于等于500) |
|
|
±(读数×0.3%+2字)(大于500) |
|
|
分辨率 |
0.9～9.9999（0.0001） |
|
10～99.999（0.001） |
|
|
100～999.99（0.01） |
|
|
1000～1999.9（0.1） |
|
|
2000以上（0.1） |
直阻部分
|
电流值 |
测量范围 |
精度 |
|
10A |
0.5-500mΩ |
0.2% |
|
5A |
0.001-2.0Ω |
0.2% |
|
2.5A |
0.005-10.0Ω |
0.2% |
|
1A |
0.01-20.0Ω |
0.2% |
|
500mA |
0.02-40.0Ω |
0.2% |
|
250mA |
0.04-80.0Ω |
0.2% |
|
100mA |
0.1-200.0Ω |
0.2% |
|
50mA |
0.2-400.0Ω |
0.2% |
|
≤25mA |
1.0-20.0kΩ |
0.2% |
