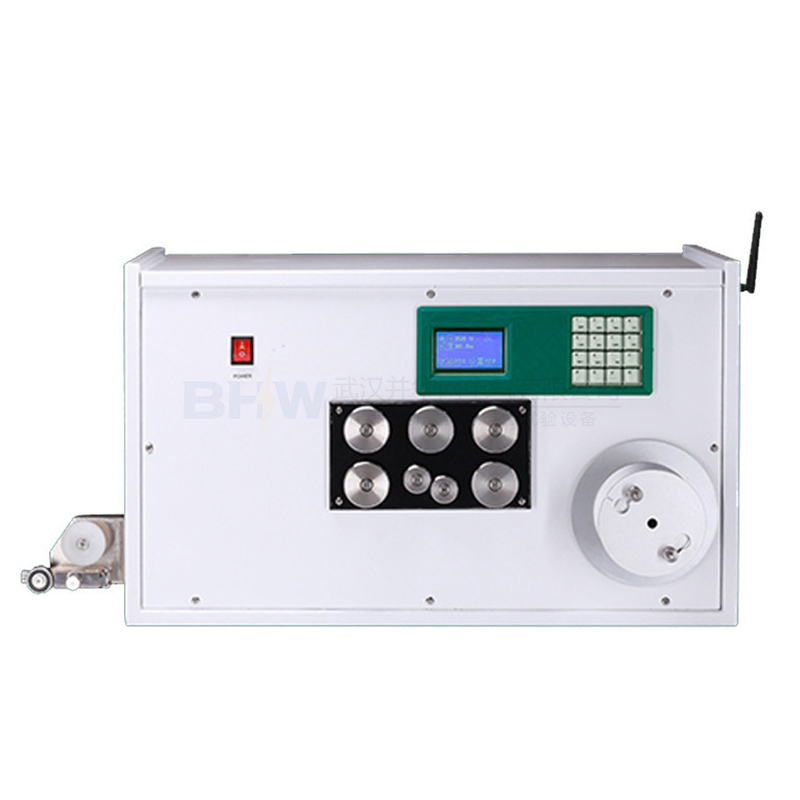

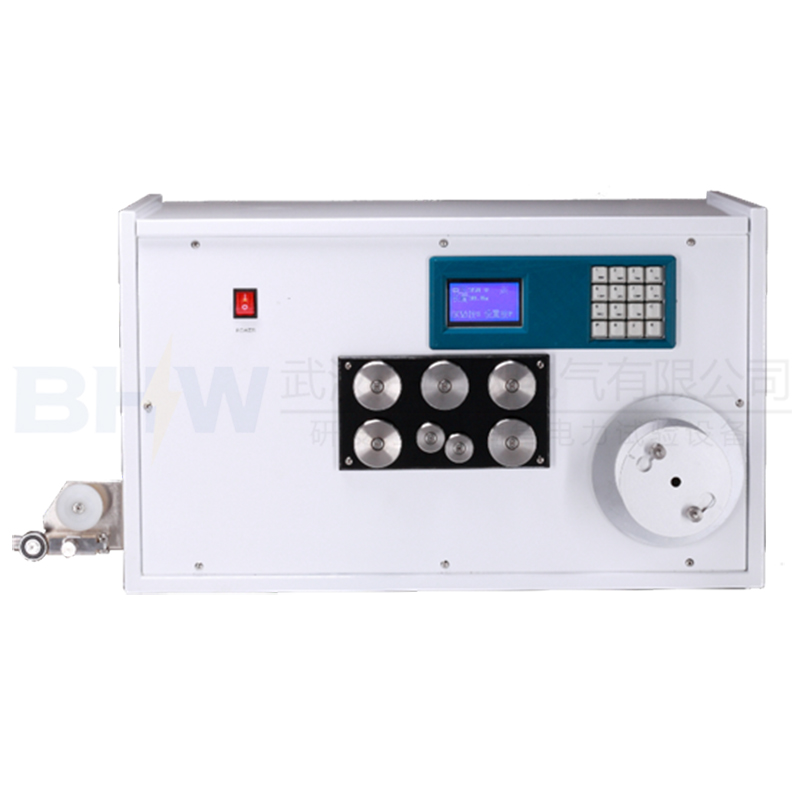

BHW-3000高压漆膜连续性试验仪
BHW-3000高压漆膜连续性试验仪是根据GB/T4074·5—2008/IEC60851-5：2008《绕组线试验方法 14：漆膜连续性》所制订的标准为主要依据，结合我国国情设计的一种新型仪器。
仪器主要由九部分组成：1、无刷拖动电动机 2、收线筒 3、夹线装置 4、高压电极 5、测速和控制电路 6、中文液晶屏显示 7、键盘 8、专用多路电源 9、高压和缺陷电流检测。
仪器采用32位ARM控制系统，全部试验过程自动控制,并使用中文液晶屏，提示试验步骤，显示试验结果，操作简便，灵敏度高，重复性能好，试验结果准确。
可连接QME通讯盒，能将全部试验数据和产品信息自动上传至QME漆包线质量管理系统，自动保存、分析，随时对漆包线的生产工艺和质量进行管理和控制。适用于各生产或使用漆包线的企业及科研单位对漆包线的相应性能进行检测和控制。
仪器的主要技术指标
1检测范围：标称直径﹥Φ0.050mm～Φ1.600mm的漆包圆线。
2测试过程中提供给高压轮（高压电极）的试验电压有350V、500V、750V、1000V、1500V、2000V、2500V、3000V八档，误差±5%，该电压为经滤波的平滑直流电压。
3标称直径﹥0.050mm～1.600mm的试样通过电极的速度：(16.5±1.5)m/min。
4试验长度：0～99.9m （可调）。
5任一档试验电压下，50MΩ缺陷电阻引起的接触轮(电极轮)上的电压降不超过75%。
6缺陷检测电路的灵敏度符合下表规定的缺陷电流阀值，其误差为±10%。
7缺陷检测电路的响应时间为（5±1）ms。
8当裸线和电极轮接触时，缺陷计数电路的重复计数频率为（500±25）n/min。
9当试样为标称直径0.050mm以上 0.250mm及以下的漆包圆线时,使用的电极和导轮均用不锈钢制造, 其几何尺寸使试样的接触长度为25mm。
10当试样为标称直径0.250mm以上1.600mm以下的漆包圆线时,使用的电极为不锈钢制造, 其几何尺寸使试样的接触长度为25～30mm。
11电极对地绝缘，采用高电阻材料，该材料不吸湿、不漏电，不起痕、易清洗，其绝缘间隔能承受3000V的连续电压。
12任一档试验电压，其稳态短路电流为（25±5）μA。
13其它：
工作环境： （1）温度 0～35℃；（2）相对湿度≤75%
外接电源：220V±5% 50Hz
消耗功率：≤220W
外形尺寸：L×W×H 760×560×420mm
重量Weight：35kg
|
直流试验电压（V） |
缺陷电流阀值（μA） |
|
350 500 750 1000 1500 2000 2500 3000 |
5 6 7 8 10 12 14 16 |
