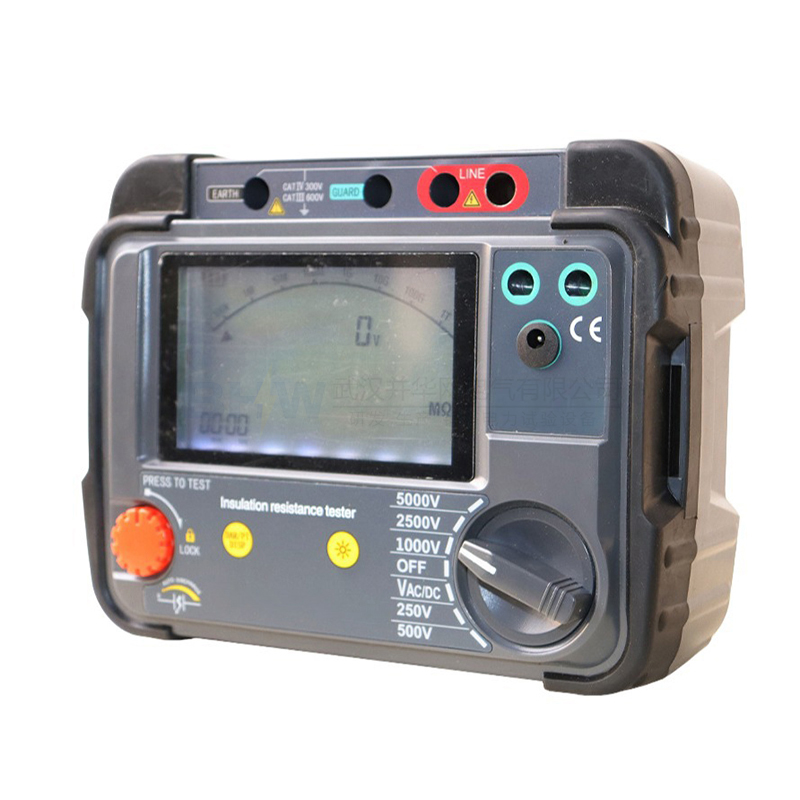

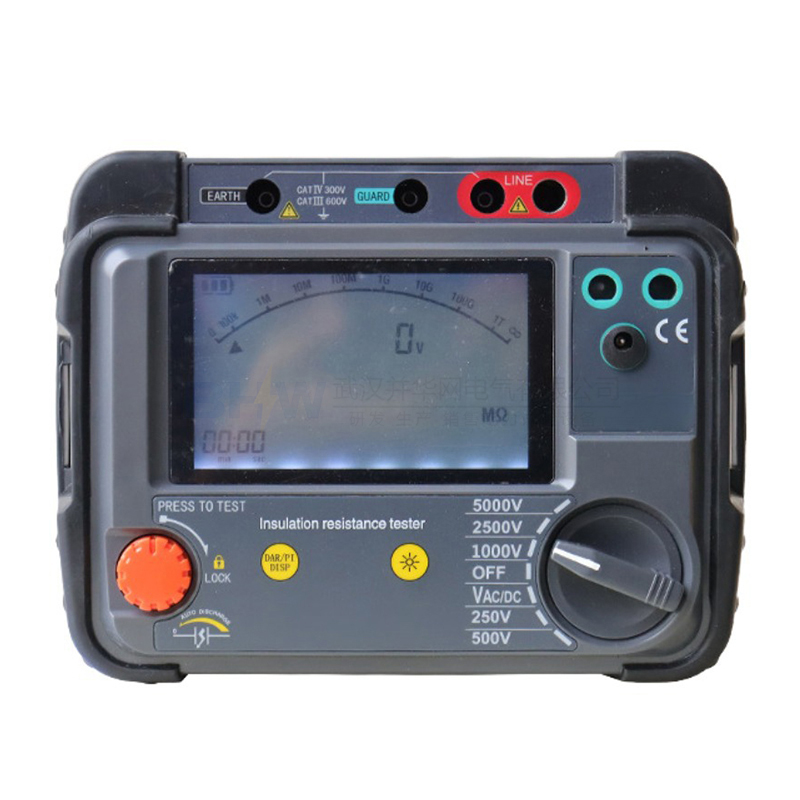

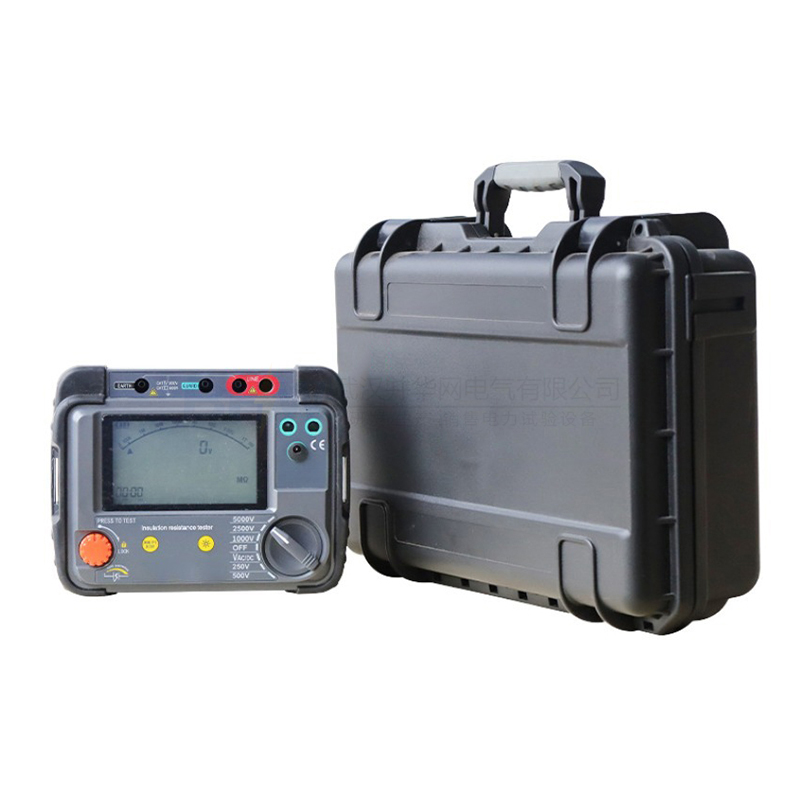

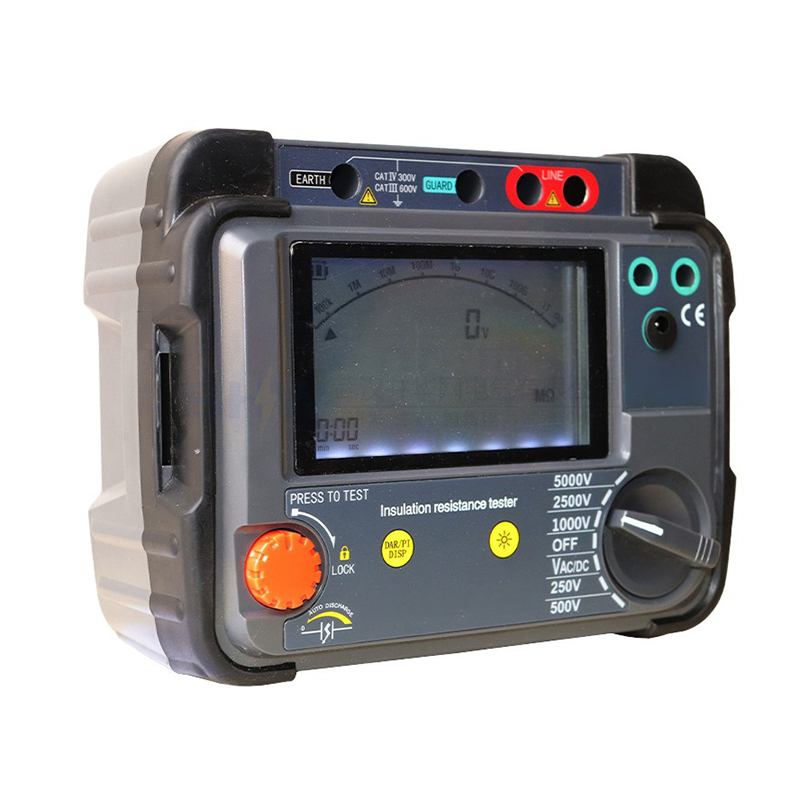

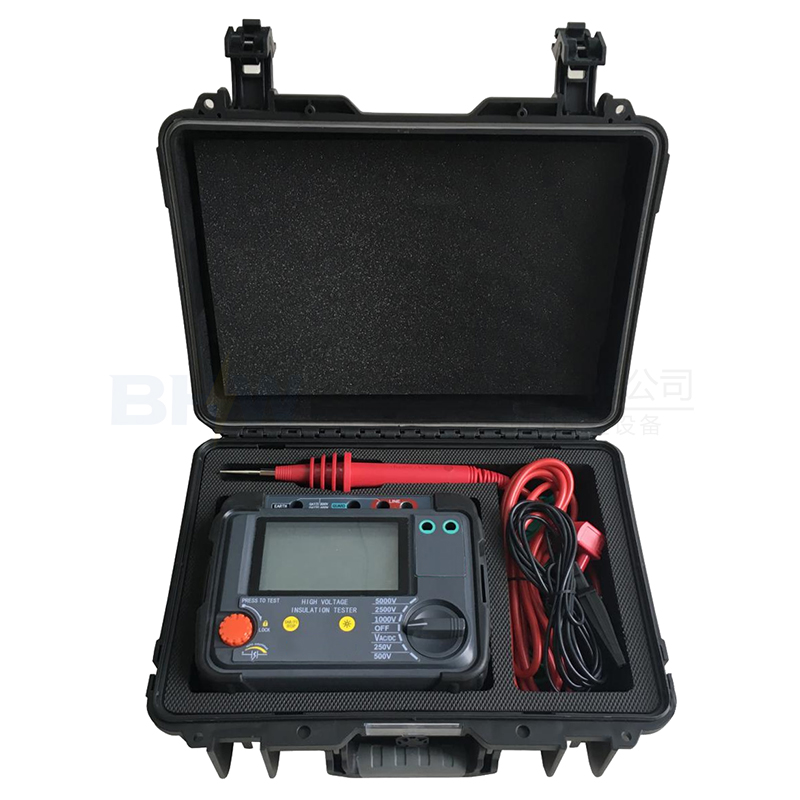

BHW-5000绝缘电阻测试仪
BHW-5000绝缘电阻测试仪是5量程测量绝缘电阻的高压绝缘电阻计。
1.按照国际安全规格设计：
IEC 61010-1，-2-030(CAT III 600V /CAT IV 300V 污染度 2)
IEC 61010-031(手持式探针要求标准)
2.自动放电功能： 测试电容性负荷的绝缘电阻时，测量后自动释放充电电荷。放电状态可在电压模式中确认。
3.背光功能便于在阴暗光线或夜间工作。
4.条形图显示测量结果。
5.带电线路警告标志和蜂鸣警告。
6.自动关机功能：为避免忘记关机造成的电池浪费，测量后 10 分钟无操作时仪器将自动关机。
7.自动测量和 PI 测量（极化指数测量），DAR 测量（诱电吸收比测量）。
|
额定电压 |
250V |
500V |
1000V |
2500V |
5000V |
|
测量范围 |
0.5～100.0MΩ |
0.5～ 99.9MΩ 80～1000MΩ |
0.1～99.9MΩ 80～999MΩ 0.80～2.00GΩ |
0.1～99.9MΩ 80～999MΩ 0.80～9.99GΩ 8．0～100.0GΩ |
0.1～99.9MΩ 80～999MΩ 0.80～9.99GΩ 8.0～99.9GΩ 80～20000GΩ |
|
显示量程 |
0.5～100.0 MΩ |
0.5～1000 MΩ |
0.1M～2.00 GΩ |
0.1M～100.0 GΩ |
0.1M～2000 GΩ |
|
开路电压 |
DC250V +10% ，-10% |
DC 500V + 20%，-10% |
DC 1000V + 20%，-0% |
DC 2500V +20%，-0% |
DC5000V +20%，-0% |
|
定格测定电流
|
1MΩ 负荷时 1mA～1.2mA |
2.5MΩ 负荷时 1mA～1.2mA |
5MΩ 负荷时 1mA～1.2mA |
||
|
短路电流 |
5mA±0.5mA |
||||
|
精度 |
±5%±3dgt |
±5%±3dgt±20% |
|||
|
显示: |
液晶显示 绝缘电阻量程：1200 计数 VAC/DC 量程：630 计数 条形图： 36 点 DAR/PI 值：9.99 时间：99.59 |
|
低电池警告: |
电池标志(4 个等级) |
|
超量程显示: |
显示“OL”标志（绝缘电阻量程） 显示“Hi”标志（电压量程） |
|
自动量程: |
移动到高一级范围: 1000 计数 移动到低一级范围: 80 计数(仅绝缘阻抗量程) |
|
自动关机功能: |
操作后 10 分钟自动关机（此功能在测试中不工作） |
|
使用环境条件: |
海拔 2000m 以下 |
|
精度保证温湿度范围: |
23ºC±5ºC/相对湿度 85%以下（无结露） |
|
操作温度与湿度范围: |
0ºC～40ºC /相对湿度 85% 以下（无结露） |
|
存储温度与湿度范围: |
-20ºC～+60ºC /相对湿度 75% 以下（无结露） |
|
过载保护: 绝缘抵抗范围: |
AC1200V/10 秒。 |
|
耐 电 压: |
电压范围: AC720V/10 秒。 AC5160V(50/60Hz)/5 秒 (电路与外箱间) |
|
绝缘阻抗: |
≥1000MΩ/ DC 1000V (电路与外箱间) |
|
尺寸: |
177（L）×226（W）×100（D）mm |
|
重量: |
1.9kg（含电池） |
|
电源: |
干电池8节或锂电池12.6V/6800mAh |
