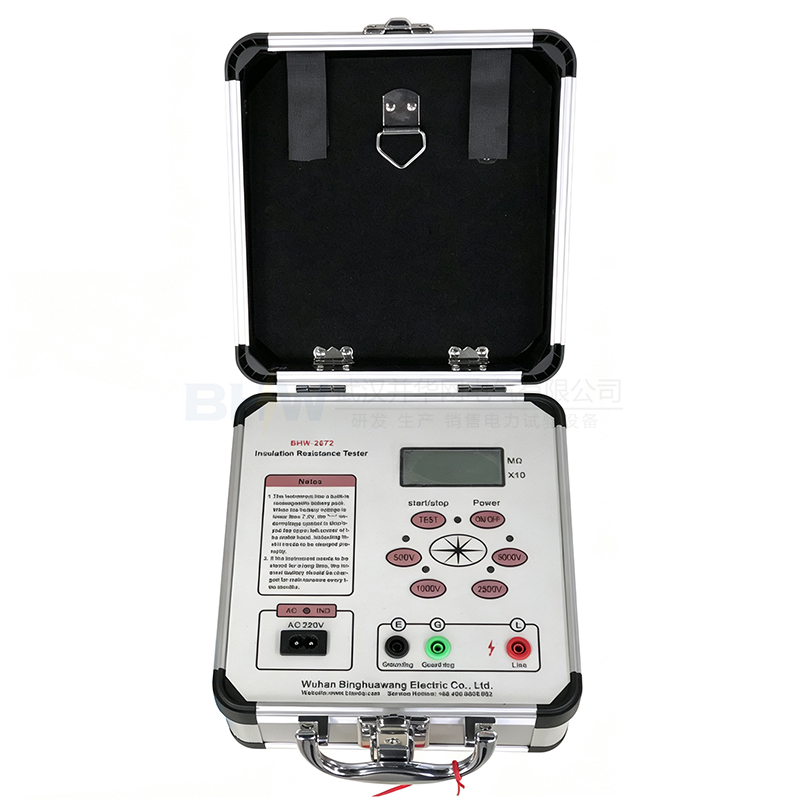

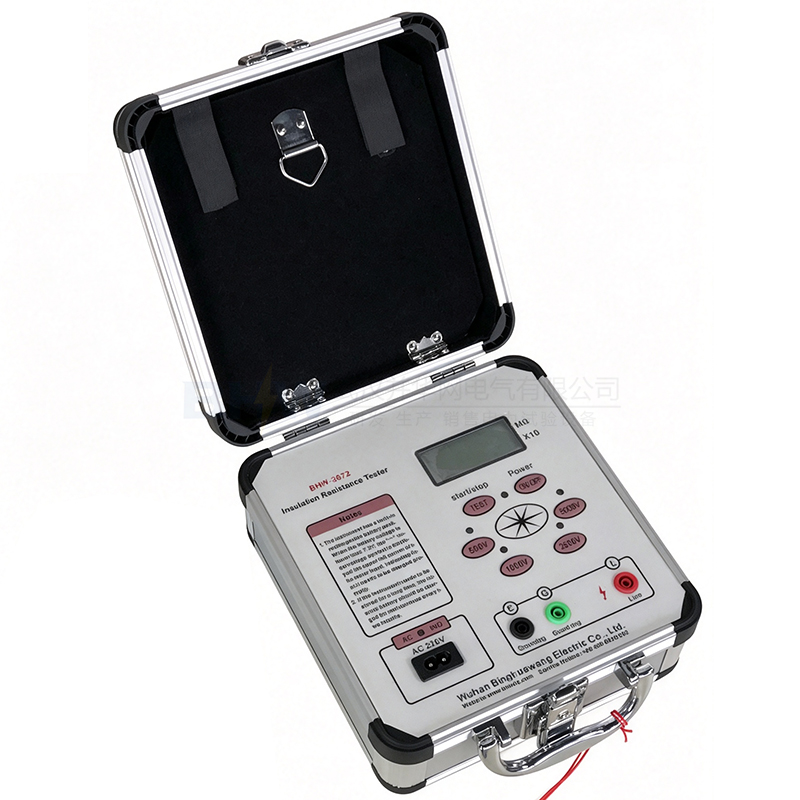

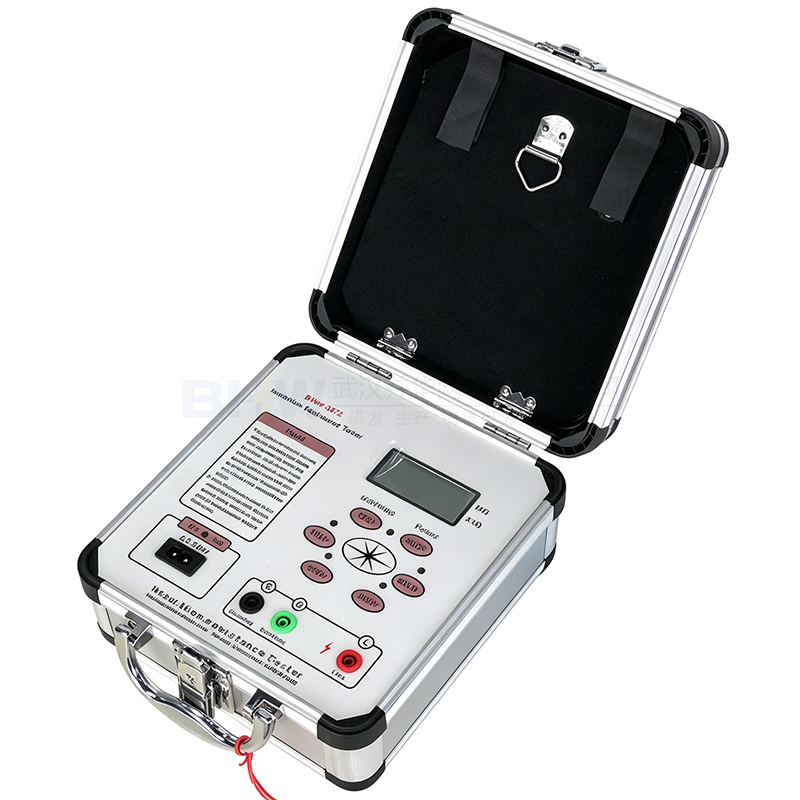

BHW2672绝缘电阻测试仪
使用范围
本仪器是电力、邮电、通信、机电安装和维修，以及利用电力作为工业动力或能源的工业企业部门常用的仪器。它适用于测试各种绝缘材料的电阻值，以及变压器、电机、电缆、电气设备的绝缘电阻值。
功能特点
（1）输出功率大、带载能力强，抗干扰能力强。
（2）仪器外壳由高强度塑料机箱组成，机内设有等电位保护环和四阶有源低通滤波器，对外界工频及强电磁场可起到有效的屏蔽作用。
(3）对容性试品测试由于输出短路电流大于2.0mA，很容易使测试电压迅速上升到输出电压的额定值，从而快速准确的显示测试结果。
(4）对低阻值测试由于采用比例法设计，故电压跌落并不影响测试精度。
(5）仪器由电池供电，量程可自动转换，一目了然的面板操作和LCD显示，使得测试十分方便和迅捷。
技术指标
(1）使用条件
环境温度：-5℃~+45℃ 相对湿度：≤85% RH 海拔高度：≤2000米
(2）输出电压等级、测试范围、分辨率及误差
|
机 型 |
输出电压等级 |
测试范围 |
相对误差 |
分 辨 率 |
|
BHW2670 |
100V,250V 500V,1000V |
5~1999 MΩ |
≤±5%±1d |
0.001MΩ,0.01MΩ 0.1MΩ, 1.0MΩ |
|
BHW2671 |
500V,1000V 2000V,2500V |
10~19990 MΩ |
≤±10%±1d |
0.01MΩ,0.1MΩ, 1.0MΩ,10.0MΩ |
|
BHW2672 |
500V,1000V 2500V,5000V |
10~19990 MΩ |
＜±10%±1d |
0.01MΩ,0.1MΩ 1.0MΩ |
(3）输出最高电压带载能力及短路电流
|
机 型 |
电压/负载 |
电压跌落 |
短路电流 |
|
BHW2670 |
1000V/2MΩ |
约10% |
>2.0mA |
|
BHW2671 |
2500V/20MΩ |
约10% |
>2.0mA |
|
BHW2672 |
5000V/20MΩ |
约10% |
≥3.0mA |
电源适用范围、功率损耗
直流：7~9V（7节5#可充电电池组） 交流220V电源充电
功耗：静态功耗≤160mW 最大功率≤2.5W
尺寸： 220mm×200mm×105mm
重量： <1.4kg
