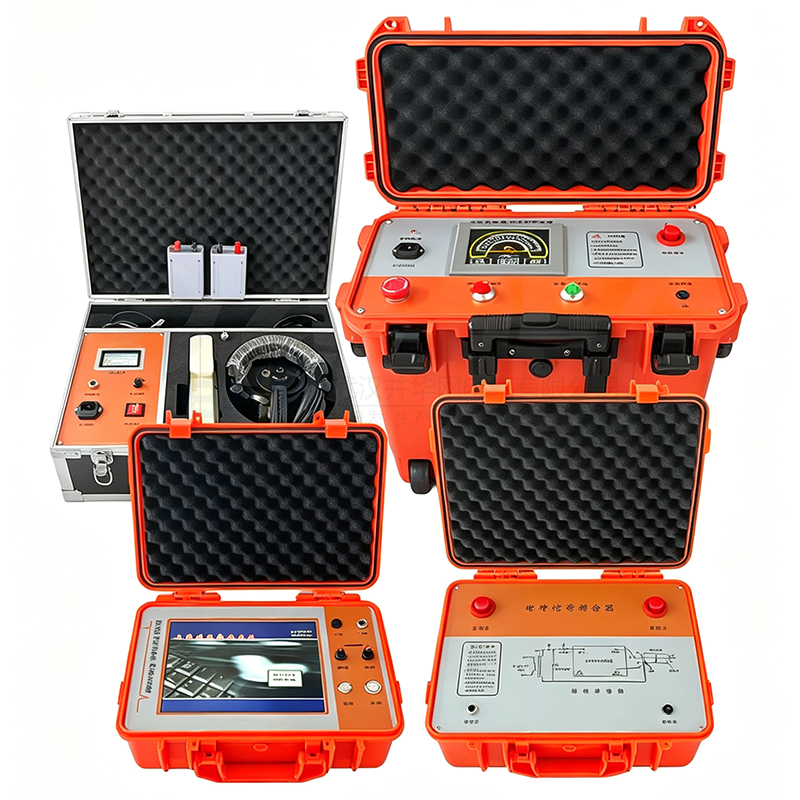

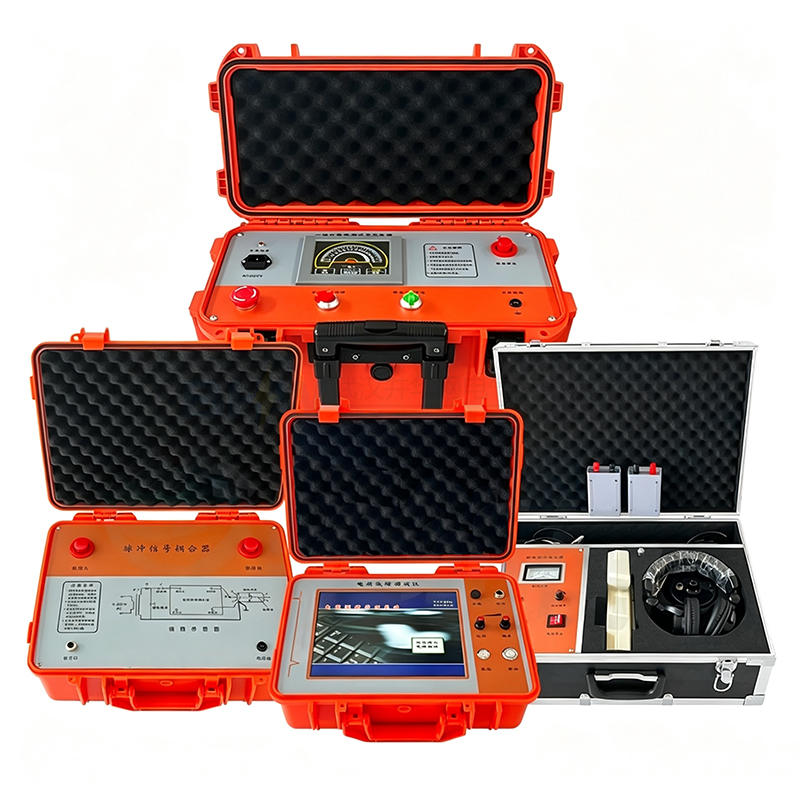

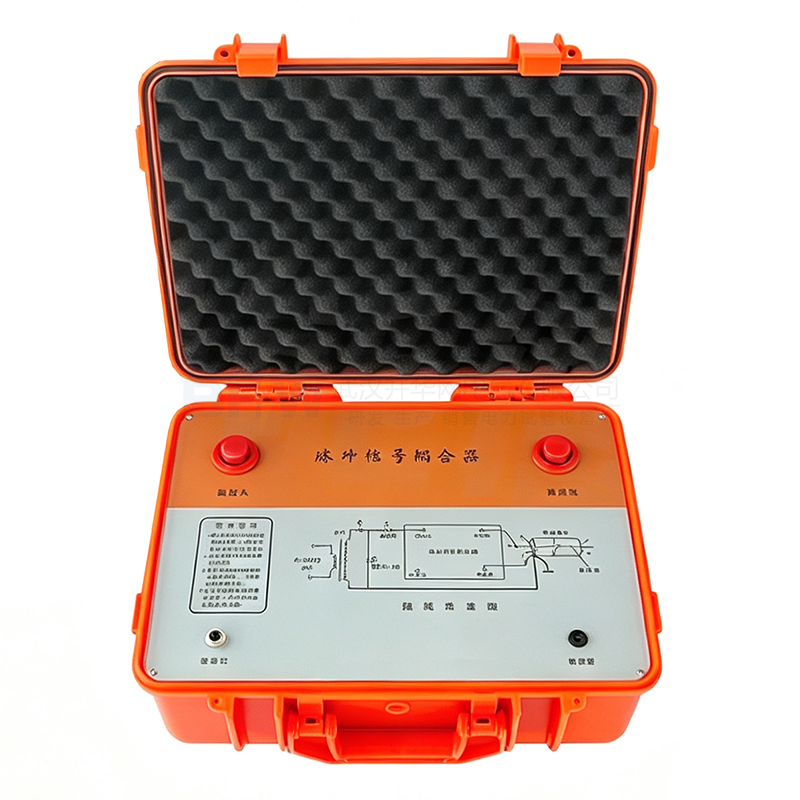

BHW-GZ电缆故障综合测试仪

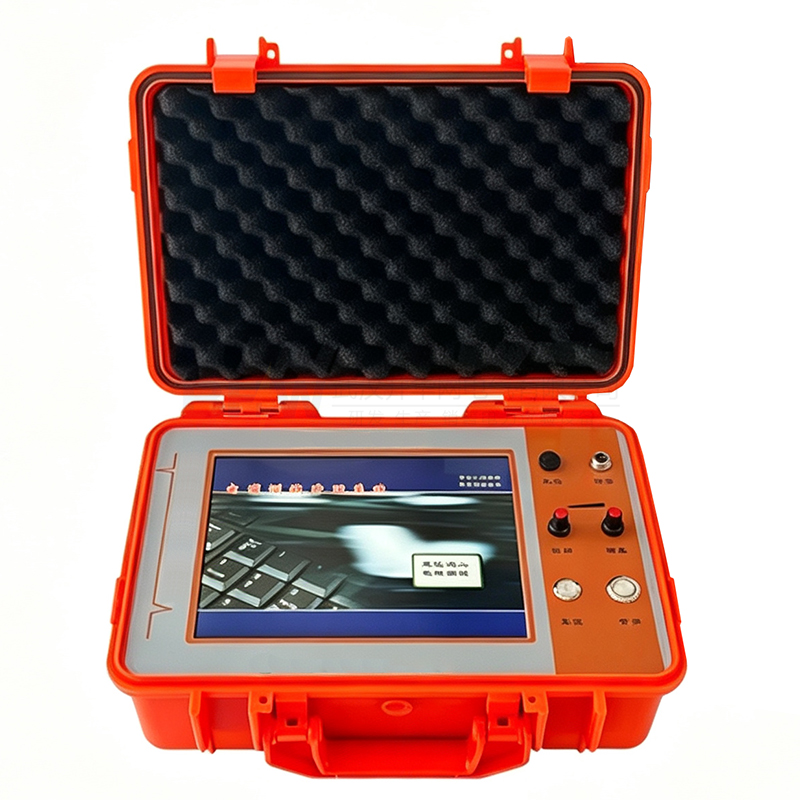

BHW-GZ电缆故障预定位测试主机采用了弧反射(多次脉冲)技术，所有高阻故障波形均呈现为简单的低压脉冲波形，判断故障距离轻松愉快。
电缆故障预定位测试主机用于检测各种动力电缆的高阻泄漏故障、闪络性故障、低阻接地和断路故障。
由于本仪器采用“多次脉冲法”技术，加之测试技术和高频高压数据信号处理装置，使其具有更好的电缆故障波形判断能力和简单方便的操作系统。
多次脉冲法使现场测得的故障波形得到简化。将复杂的高压冲击闪络波形变成了非常容易判读的类似于低压脉冲法的短路故障波形。降低了对操作人员的技术要求和经验要求。所以，提高了现场故障的判断准确率。能方便准确地判读波形，标定故障距离，达到快速准确测试电缆故障目的。使故障测试成功率得以提高。
产品功能与特点
1.可测35KV以下等级所有电缆的高、低阻故障，适应面广。
2.采用"多次脉冲法”测试技术。同时还具有传统的冲击高压闪络法和低压脉冲法。
3.高阻故障均呈现简单的类似低压脉冲短路故障波形特征，易判读。
4.具有方便用户的软件和全中文菜单。按键定义简单明了。测量方法简单快速。
5.检测故障成功率、测试精度及测试方便程度优。
6.大触摸液晶屏作为显示终端，仪器具有强大的数据处理能力和友好的显示界面。
7.具有安全的采样高压保护措施。测试仪器在冲击高压环境中不会死机和损坏。
8.具有计算机通讯接口，可方便将数据及图形保存在计算机内。
9.无测试盲区。
10.内置电源，可在无电源环境测试电缆的开路及低阻短路故障。
| 技术参数 | |
| 项目 | 参数 |
| 测试方法 | 低压脉冲、高压闪络、三次脉冲、八次脉冲、速度测量 |
| 冲击高压 | 低于 35KV 电力电缆。 |
| 数据采样速率 | 200 MHz、100 MHz、80MHz、40 MHz、20MHz、10 MHz |
| 测试距离 | 40Km |
| 读数分辨率 | 1m |
| 系统测试精度 | 小于 50cm |
| 测试电缆脉宽设有 | “0.05”、“0.1”、“0.2”、“0.5”、“1”、“2”、“8” 微秒 |
| 说明 | 多次脉冲发送及故障反射信号的自动显示，使得故障特征波形的表示极为简单。所有的高阻故障波形仅有一种，即类似低压脉冲法的短路故障波形。 |
| 说明 | 具有测试波形储存功能：能将现场测试到的波形按规定顺序方便地储存于仪器内，供随时调用观察。可以储存大量的现场测试波形。 |
| 说明 | 能将测得的故障点波形与好相的全长开路波形同时显示在屏幕上进行同屏对比和叠加对比，可自动判断故障距离。 |
| 说明 | 内置电源：充满电后仪器可连续工作 3 小时以上，亦可外接交流电源工作。 |
| 工作条件 | 温度‑10℃～+45℃，相对湿度 90% |

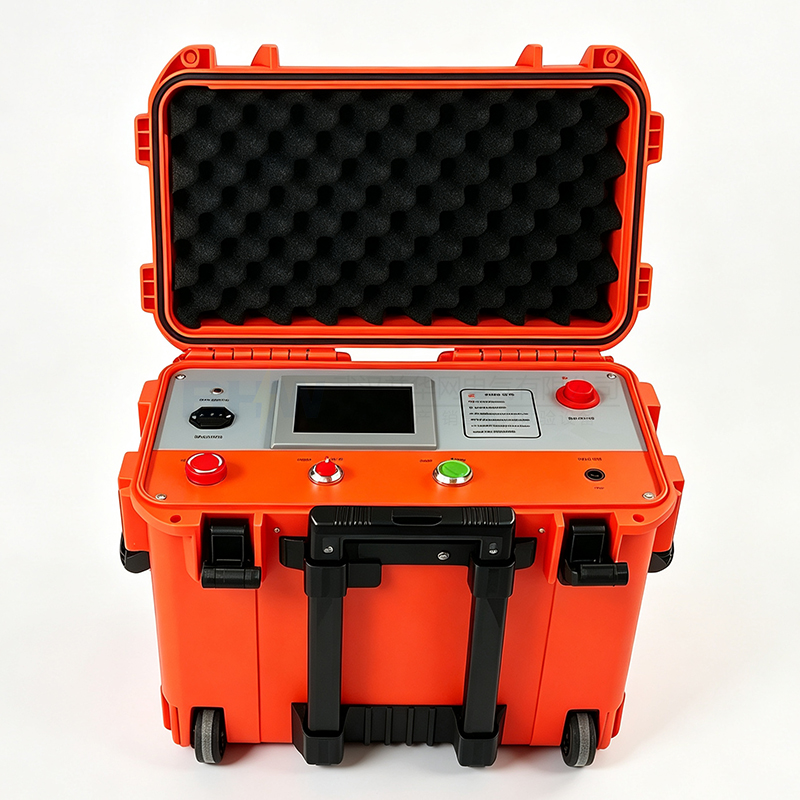

一体化电缆测试高压电源
本产品采用大屏幕彩色液晶显示器、指示高压侧真实电压值、具有过压、过流保护，产品的各项性能指标优。该产品满足《中华人民共和国电力行业标准，高压试验装置通用技术条件》，主要用于对高、中低压电缆故障测试时做冲击放电试验电源、也可用于电缆、电容器、电机、瓷瓶等的直流耐压试验，是工频高压电源的升级换代产品。
产品功能与特点
1.设备紧凑型设计，软件控制，具有自动升压、稳压功能。
2.智能操作，实时高压动态显示，故障点放电自动指示。
3.系统软件自动判断，具有过流自动保护功能，并及时进行液晶文字提示。
4.工业级彩色液晶显示，人机界面友好，数据显示非常直观。
5.性能稳定，箱体采用工程塑料绝缘材料，操作安全，体积小、重量轻、接线简单。
6.专用组合接地线设计，避免因人为接线原因引起的工作异常，性能稳定。
7.内置电容使接线更加简单。
| 技术参数 | |
| 项目 | 参数 |
| 输出电压 | 负直流 0～35kV，连续可调 |
| 内置电容 | 2uF/35kV（标配） |
| 冲击能量 | 不小于 1024J |
| 放电周期 | min 3S |
| 显示误差 | ≤±2% |
| 显示方式 | 5.6 寸工业级彩色液晶屏 |
| 其它功能 | 具有应急工作模式，性能稳定 |
| 工作电源 | AC220V，50Hz，可外置移动电源工作功率大于 5KW |
| 工作温度 | -10℃～50℃ |
| 相对湿度 | ≤90% |
| 输出功率 | ≤1.5kVA |
| 外形重量 | L360mm×W265mm×H290mm，重量≤23kg |

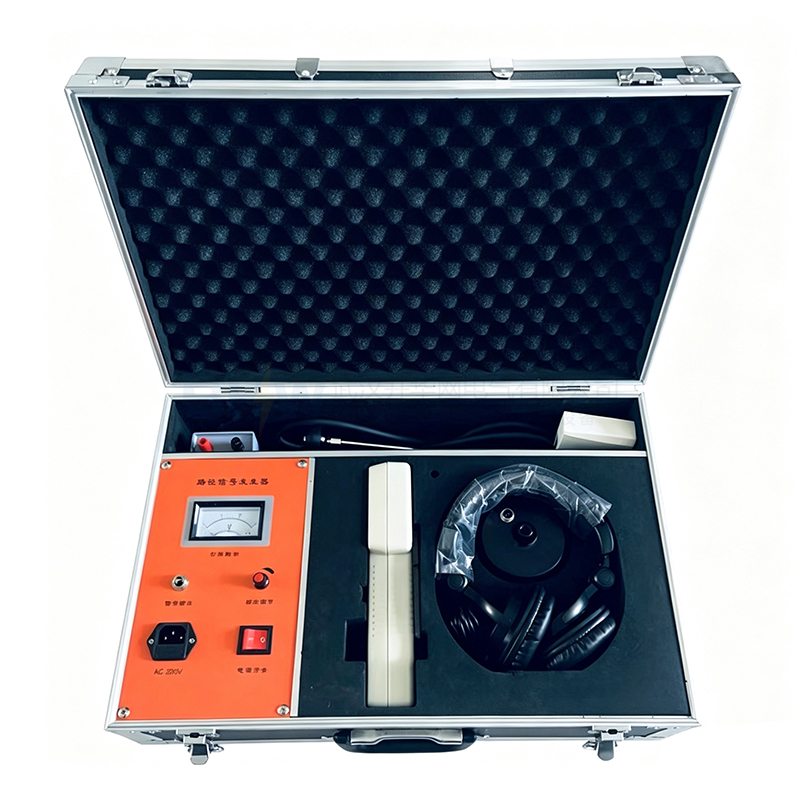

路径信号发生器+定位仪产品特点
1、用特殊结构的声波振动传感器及低噪声专用器件作前置放大，提高了仪器定点和路径探测的灵敏度。在信号处理技术上，数字显示故障点与传感探头间的距离，消除了定点时的盲目性。
2、缆沟内架空的故障电缆，过去定点时，全电缆的振动声使定点仪束手无策，无法判定封闭性故障的具体位置。如今，只要将本仪器传感器探头接触故障电缆或近旁的电缆上，便可精确显示故障距离及方向，快速确定故障位置。
3、工频自适应对消理论及高Q工频陷波技术，加强了在强工频电场环境中对50HZ工频信号的抑制及抗干扰能力，缩小了定点盲区。在仪器功能上，利用声电同步接收显示技术，有效地克服了定点现场环境噪音干扰造成的定点困难问题。尤其是故障距离的数字显示省去了操作员对复杂波形的分析判断，在相当程度上替代了闪测仪的粗测距离功能。对于数百米长的故障电缆，一般不用粗测便可实施定点，真正实现了高效、快速、准确。利用15Z幅度调制电磁波和幅度检波技术作路径探测和电缆埋设深度测定，避免了原等幅15Z信号源时电视机行频对定点仪的干扰。
4、操作简便，打开电源开关即可，无须换挡和功能选择。结构紧凑、小巧、模块化，便于携带维修，功能强。
5.在外部杂音干扰严重时使用静噪功能，能有效的滤除除故障电放电声音之外的声音。
| 技术参数 | |
| 项目 | 参数 |
| 数显距离 | 最大 500 米，最小 0.1 米 |
| 说明 | 粗测误差小于 10%，定点误差为零。 |
| 说明 | 电磁通道增益 > 110dB (30 万倍) |
| 说明 | 电磁通道接收机灵敏度 < 5μV |
| 说明 | 声音通道音频放大器增益 <120dB (信噪比 4:1 时 100 万倍) |
| 说明 | 静噪只接收故障点放电时的地震波 |
| 说明 | 声电同步显示监听：即现场定点时，数字屏在冲击高压形成的冲击电磁波作用下，重复计数一次，并显示故障距离或满亮 (500.0 米)。同时，由高阻耳机监听电缆故障点在冲击放电击穿时火花产生的地震波，以便排除环境杂波干扰。 |
| 说明 | 声波传感器探头换成 15KHz 电磁传感探头时，可作电缆路径和电缆埋设深度的精确探测。 |
| 电源 | 7.4V 锂电池供电 |
| 功耗 | <120mA (0.7w) |
| 工作环境 | 湿度 80% 温度 -10℃—50℃ |
