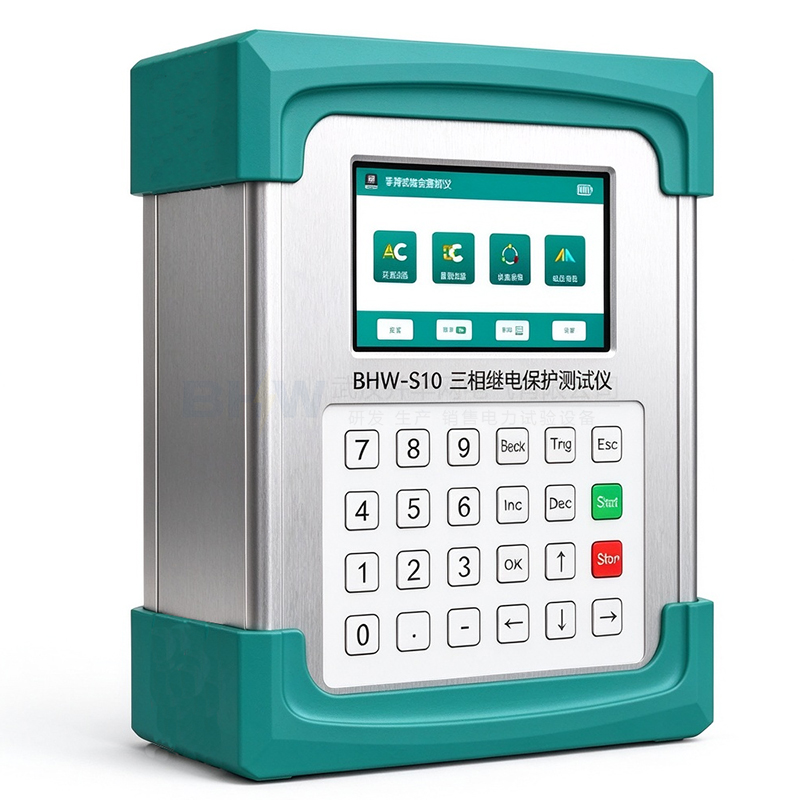

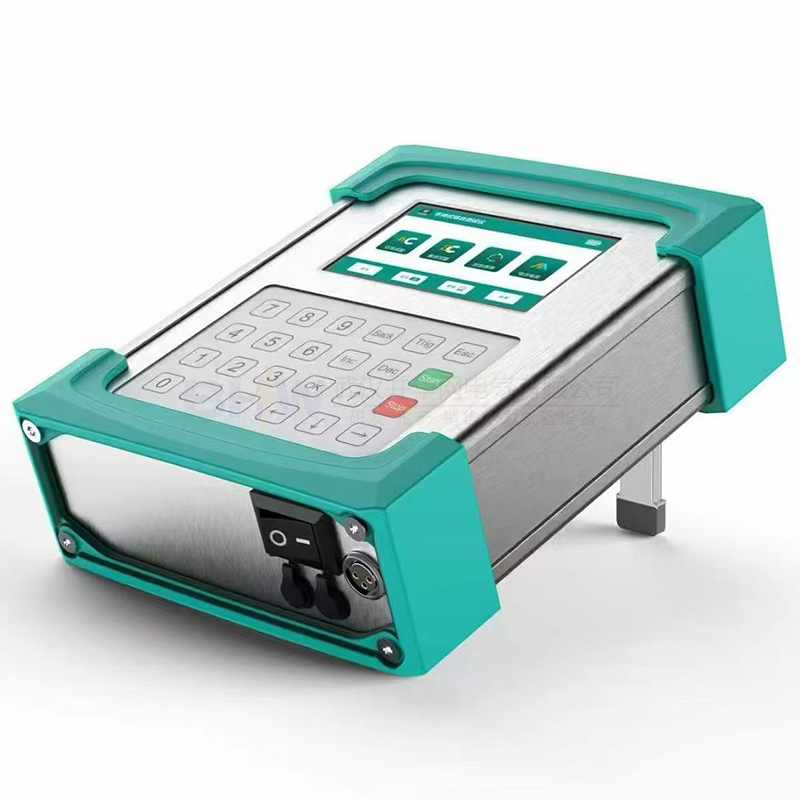

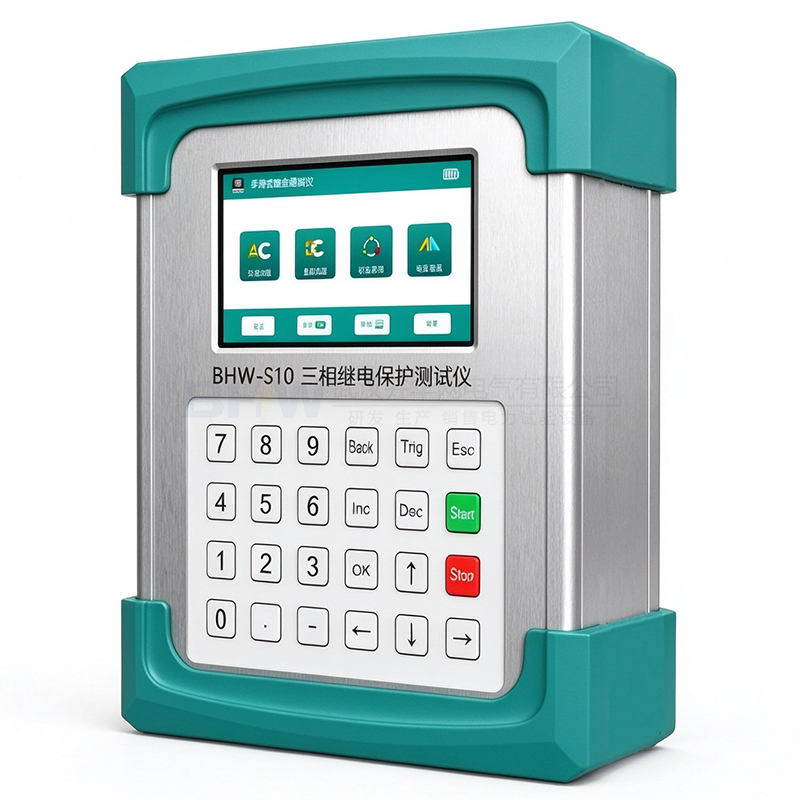

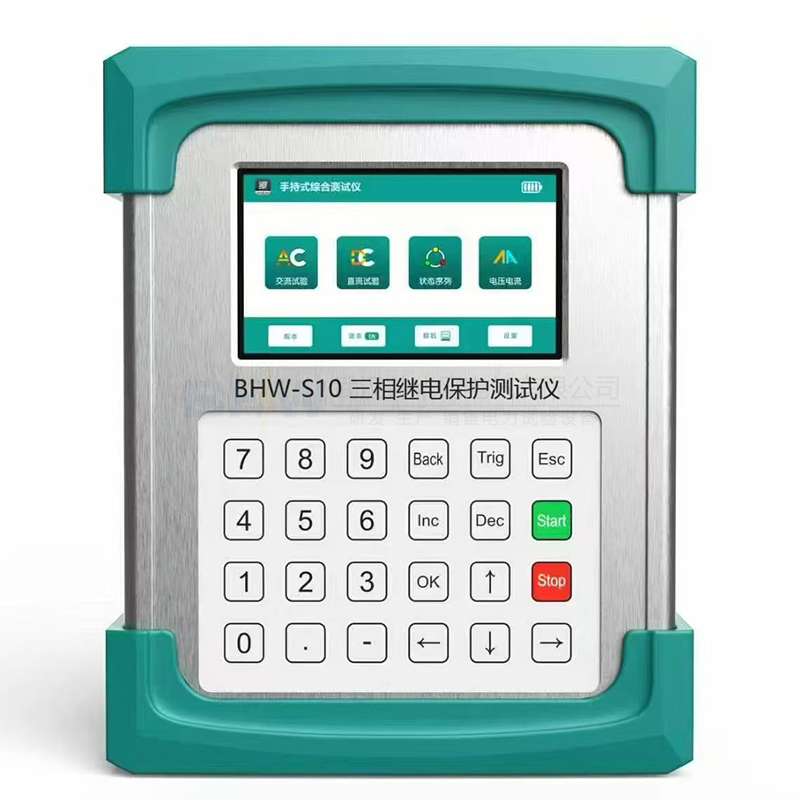

BHW-S10手持式三相继电保护测试仪
主要特点
1．满足现场基本试验要求。本仪器具有标准的四相电压，三相电流输出，既可对传统的各种继电器及保护装置进行试验，也可对主流各种微机保护进行各种试验，试验更加方便和快捷。
2．满足国标GB/T 7261-2016《继电保护和安全自动装置基本试验方法》，满足国标DL/T 624-2010《继电保护微机型试验装置技术条件》的标准。
3．触摸彩色屏操作界面，人机界面友好，操作简便快捷；进口ARM主控芯片和4.3寸TFT电容触摸屏，可以提供丰富直观的信息，包括设备当前的工作状态及各种帮助信息等。
4．面板配备4.3寸TFT电容触摸屏，高清显示，方便操作。
5．主控板采用ARM+16位DAC输出，对基波可产生每周2000点的高密度正弦波，改善了波形的质量，提高了测试仪的精度。
6．功放采用高保真线性功放，既有了小电流的精度，又有大电流的稳定。
7. 具有软件自校准功能，避免了要打开机箱通过调整电位器来校准精度，从而提高了精度的稳定性。
技术参数
1,交流电流源
单相电流输出（有效值）：0--10A/相，精度：0.2% ±5mA
三相并联输出(有效值)：30A三相同相位并联输出
相电流长时间允许工作值(有效值)：1A
每相最大输出功率：100VA
三相并联电流最大输出功率：300VA
三并电流最大输出允许工作时间：5s
频率范围：0--500Hz，精度0.01Hz
相位：0--360°，精度0.2°
2,直流电流源
直流电流输出：0--±5A/相，精度：0.5% ±5mA
3,交流电压源
单相电压输出（有效值）：0--120V/相，精度：0.2% ±5mV
线电压输出（有效值）：0--240V
相电压/线电压输出功率：40VA/60VA
频率范围：0--500Hz，精度：0.01Hz
相位：0--360°，精度：0.2°
4,直流电压源
单相电压输出幅值：0--±160V，精度：0.5% ±5mV
线电压输出幅值：0--320V
相电压/线电压输出功率：40VA/60VA
5,开关量端子
开关量输入端子：2对
空接点：1--20mA，24V 装置内部有源输出
电位翻转：无源接点：低阻短接信号
有源接点：0-250V DC/AC
开关量输出端子：2对，空接点，遮断容量：AC /DC:0-250V/5A，
6,其他
时间范围：1ms--9999s，分辨率：1ms
单机体积重量：体积:214*176*60 mm3，约2.4Kg
适配器供电：充电器8.4V/4A*2
7,工作时间
待机工作时间：工作时间>8小时
工作电流≤1A：长时间输出
1A<工作电流≤5A：工作时间>600S
5A<工作电流≤10A：工作时间>5S
