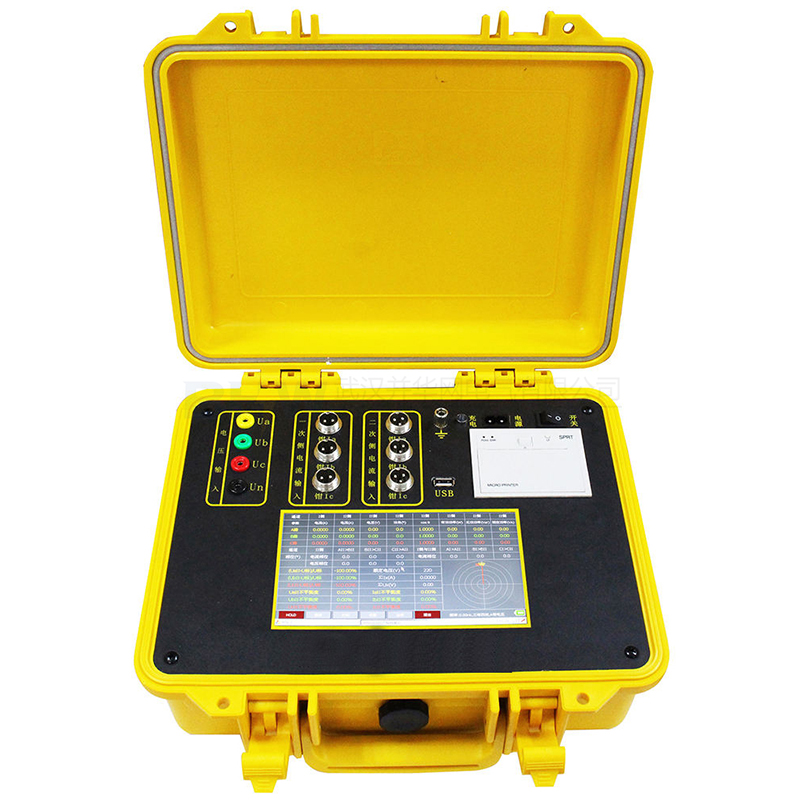

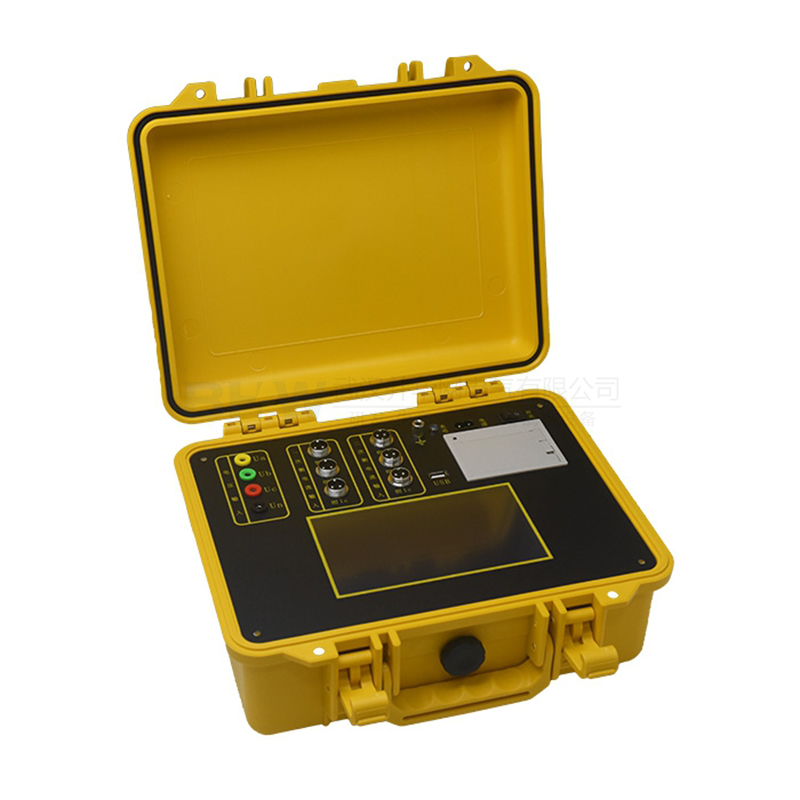

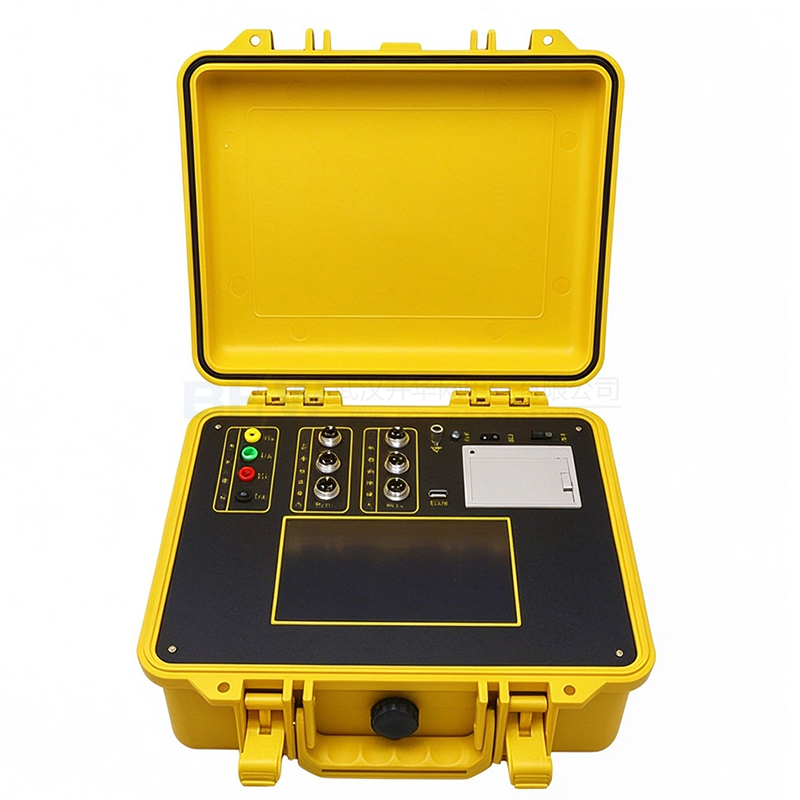

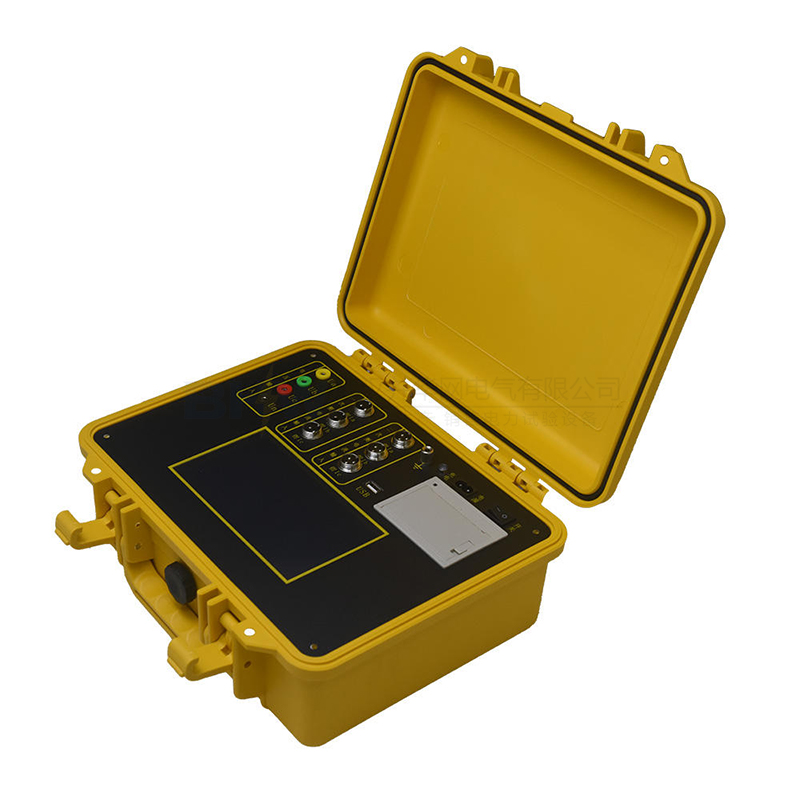

BHW-CD六路差动保护矢量分析仪
BHW-CD六路差动保护矢量分析仪是一种可以同时测量一次侧电流、二次侧电流和二次侧电压既而做分析得出报告。
BHW-CD六路差动保护矢量分析仪是一种可以同时测量一次侧电流、二次侧电流和二次侧电压既而做分析得出报告。
产品特点
1.同时测量二次侧1至3路交流电压;
2.同时测量一次侧1至3路交流电流;
3.同时测量二次侧1至3路交流电流;
4.测量电压间、电流间、电压与电流间的相位(一次侧二次侧电流之间角度);
5.测量电网频率;
6.测量有功、无功和视在功功率;
7.测量功率因数;
8.三相电电压电流不平衡度检测;
9.二次侧相电压范围：1-500V, 二次侧电流范围：1mA-10A，一次侧电流：100mA-5A;
10.显示六角向量图(一次侧和二次侧混合);
11.作为漏电流表使用;
12.低功耗设计，市电供电内置充电电池作为备用电源;
13.自动量程，鼠标操作人性化设计;
14.数据保存可通过U盘导出，方便用户数据处理;
15.可通过微型打印机将现场测量的数据打印出来;
16.导出文件Word和Excel格式文件，方便打印报告。
技术参数
| 类型 | 范围 | 单位 | 误差 | 分辨率 |
| 电压 | 1~500 | V | 0.5%× 量程 | 0.01V |
| 一次侧电流 | 0.1-5 | A | 0.5%× 量程 | 0.0001A |
| 二次侧电流 | 0.001~10 | A | 0.5%× 量程 | 0.0001A |
| 有功功率 | 0.001~5k | W | 0.5%× 量程 | 0.1W |
| 无功功率 | 0.001~5k | VAR | 0.5%× 量程 | 0.1VAR |
| 视在功率 | 0.001~5k | VA | 0.5%× 量程 | 0.1VA |
| 频率 | 45~65 | HZ | 0.1%× 量程 | 0.01HZ |
| 相位 | 0~360 | ° | ±1° | 0.1° |
