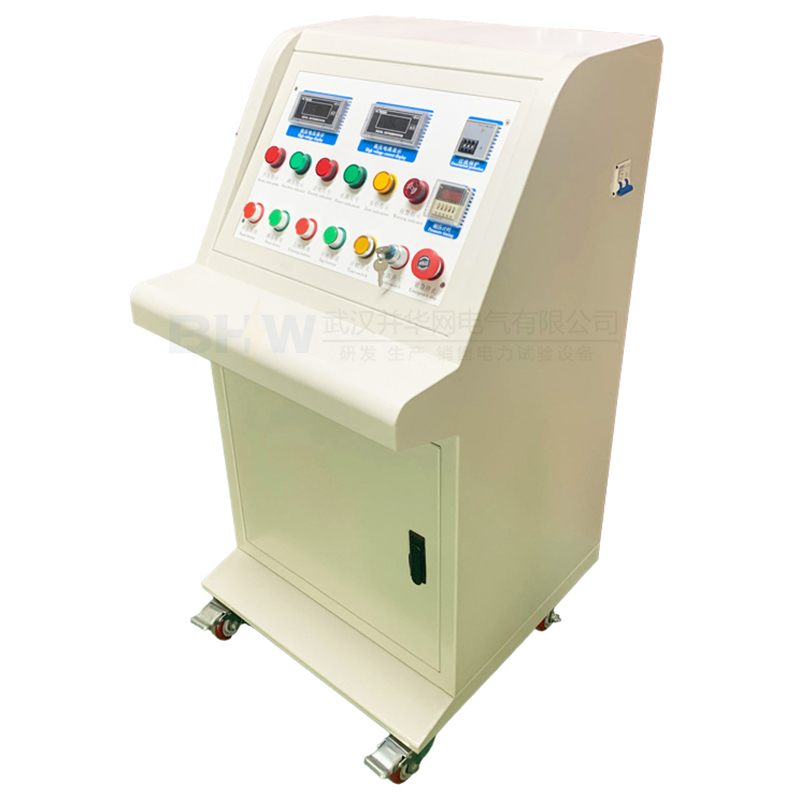

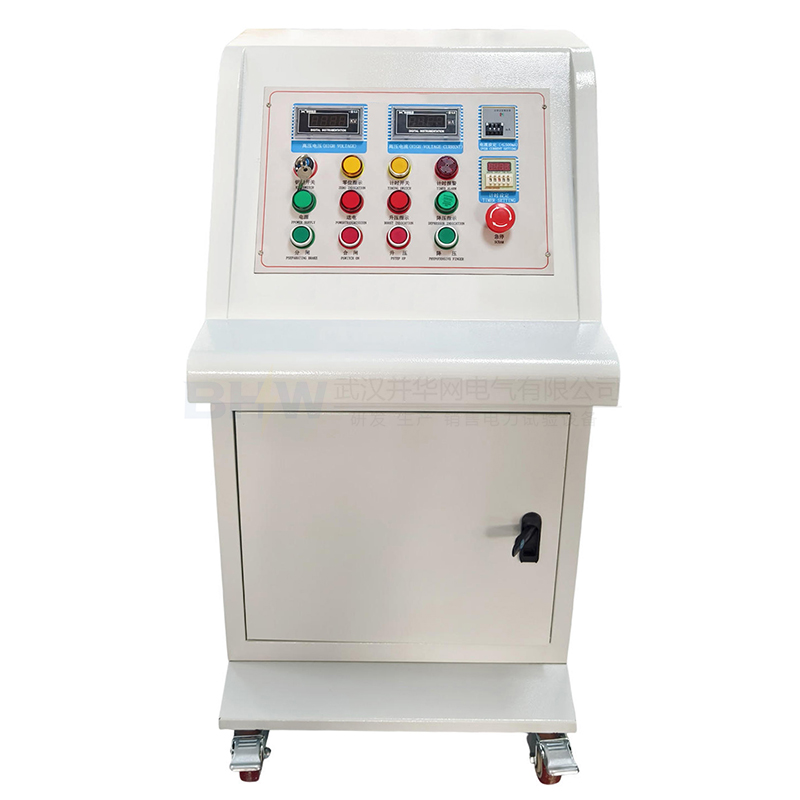

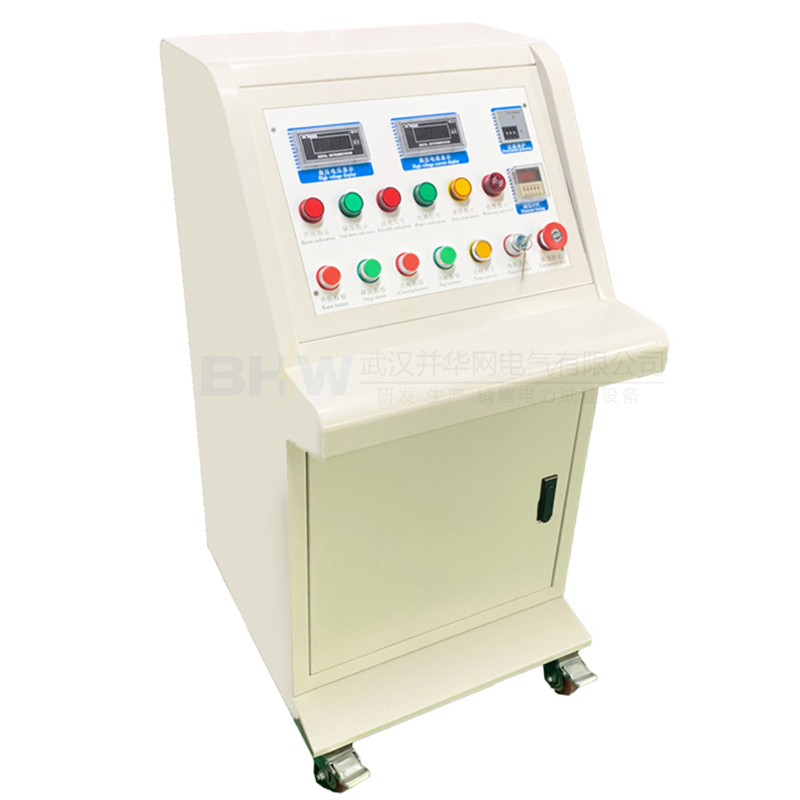

BHW-5kV耐压实验装置
BHW-5kV耐压实验装置是根据机械工业部电器研究所对地铁车辆电机、列车上各种高压电器、电子设备、电磁接触器、交流接触器、电线、电缆及其它仪器和各种材料进行抗电强度（耐压）试验，能够考核被试电器、电子设备的绝缘水平和承受内部和外部过电压的能力。也可用于各种电器及电器装备电缆，市话电缆，照明电缆的生产和出厂成品时的耐压检测试验。在电线电缆生产厂内使用本设备，用于不同电压等级、塑料绝缘交联聚乙烯XLPE电缆、充油电缆以及橡皮（PVC）绝缘电力电缆，橡皮电缆（如船用电缆、矿用电缆、油矿电缆以及通用橡软电缆）。
BHW-5kV耐压实验装置吸取国内外技术生产：采用接触式大功率调压器，是可连续校正的自动调压装置。本设备具有性能优，抗干扰力强，检测精度高，波形失真度小，体积小，重量轻，功率高，功耗低于10％额定值，能承受15倍的正常过载电流200ms等特点。
BHW-5kV耐压实验装置采用变压器升压方式，设备含有高压升压电路、自动控制电路、采样比较电路、保护电路、时间预置、漏流预置检测电路、报警电路等组成部分。
技术参数
输入电源：单相AC220V±10%，50Hz
输出功率：2.5kVA
输出电压：AC 0-5KV可调
输出电流：0-500mA可调
测试时间：0-99.99S可调
报警时间：0-60S
报警方式：声光
测量电压：100V
测量变比：500
阻抗电压：4.5%-8%
输出电压波形：正弦波
变比误差：＜±1％
波形畸变率：≯3%
允许连续满负荷工作时间：≮1-2小时（温升50℃）
空载损耗：0.2%-0.35%

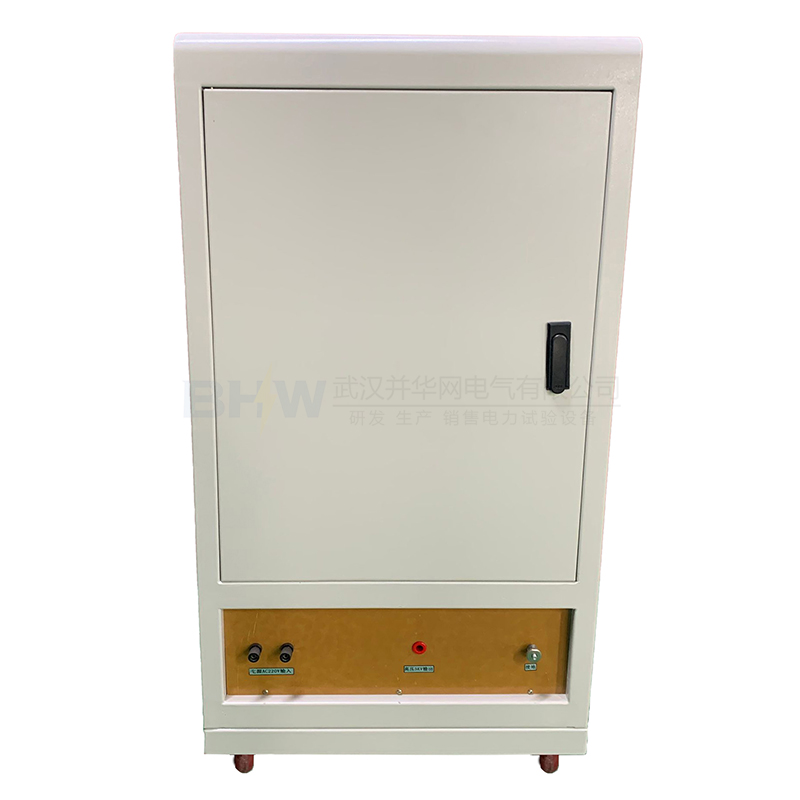

移动方式：控制柜和变压器下面要求有尼龙轮，方便移动
技术特点
采用电动调压方式进行升降压，电流、电压数字显示；
试验台具有过流、过压、短路保护功能；
试验台具有试验预报警、被试件漏流超限声光报警功能；进行耐压试验时，有耐压试验指示灯闪烁指示功能。
试验台可对耐压时间、漏流值进行任意设定，较好地满足了检修现场试验的要求。
耐压台具有交流耐压试验功能。
具有急停按钮，防止突发事件发生时设备断电。
