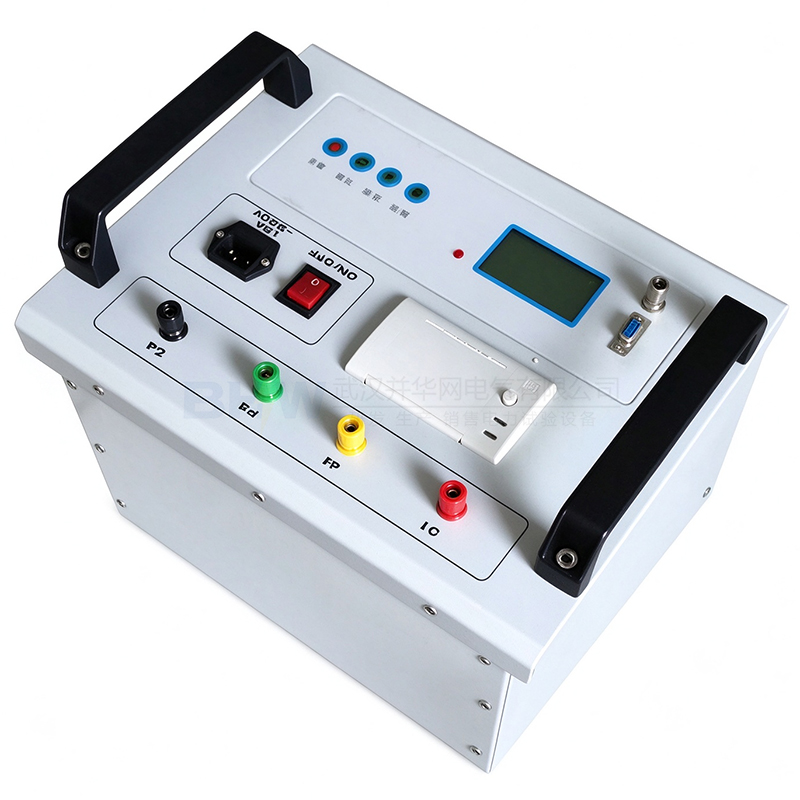

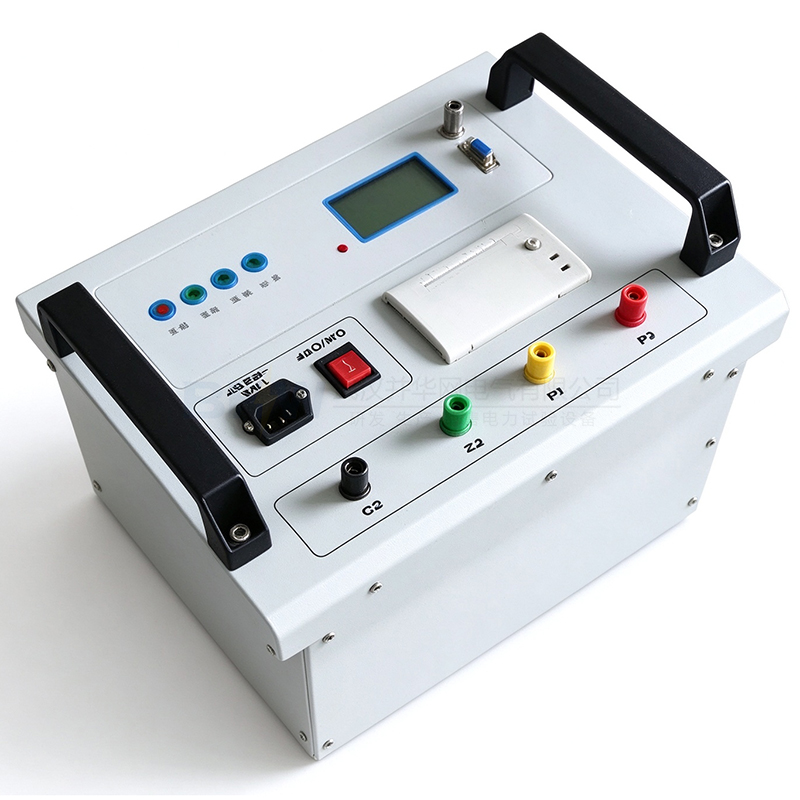

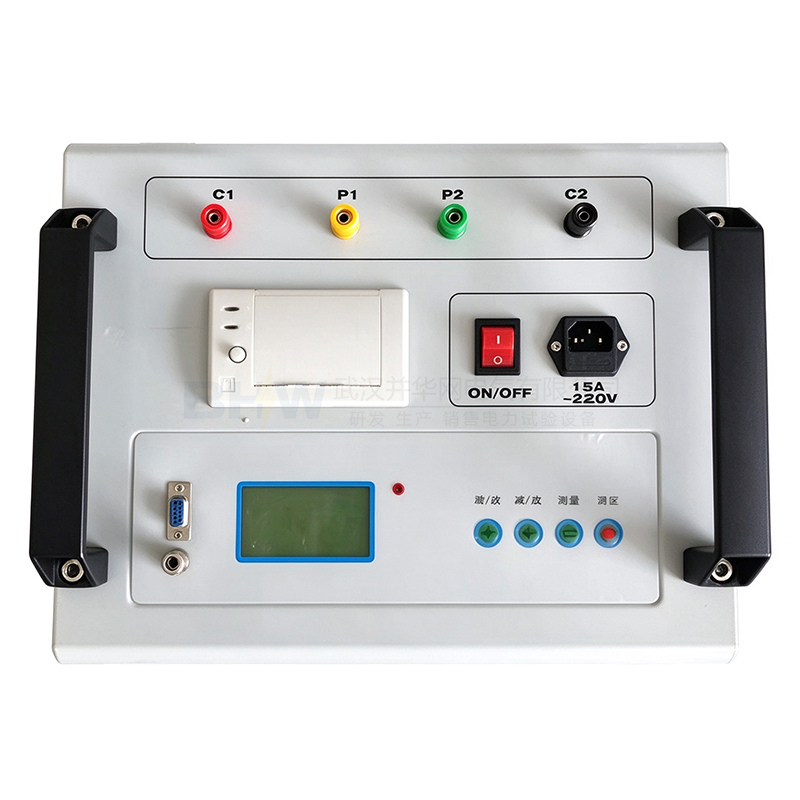

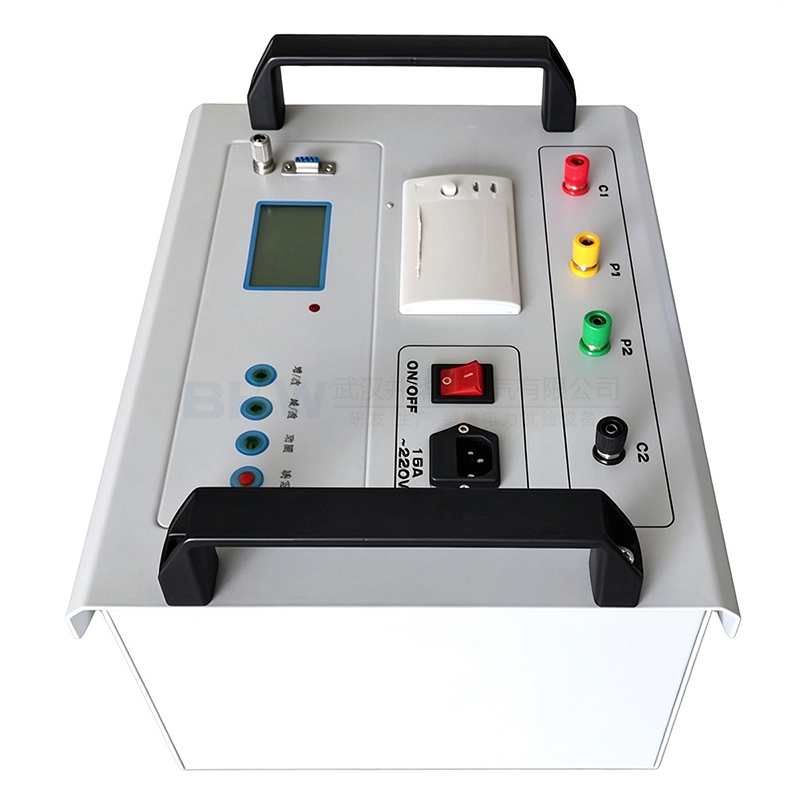

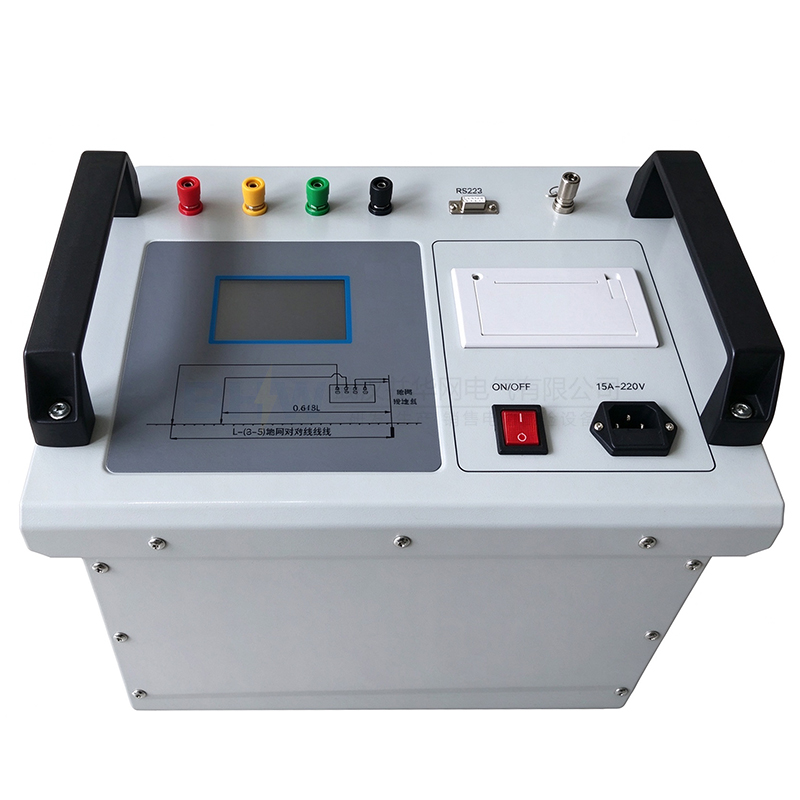

BHW-5A大地网接地电阻测试仪
目前在电力系统中，大型地网的接地电阻的测试目前主要采用工频大电流三极法测量。为了防止电网运行时产生的工频干扰，提高测量结果的准确性，绝缘预防性试验规程规定：工频大电流法的试验电流不得小于30安培。由此，就出现了试验设备笨重，试验过程复杂，试验人员工作强度大，试验时间长等诸多问题。
BHW-5A大地网接地电阻测试仪可测变电站地网（4Ω）、水火电厂、微波站（10Ω）、避雷针（10Ω）多用机型，采用了新型变频交流电源，并采用了微机处理控制和信号处理等措施，很好的解决了测试过程中的抗干扰问题，简化了试验操作过程，提高了测试结果的精度和准确性，降低了试验人员的劳动强度和试验成本。
本仪器适用于测试各类接地装置的工频接地阻抗、接触电压、跨步电压、等工频特性参数以及土壤电阻率。本仪器采用异频抗干扰技术，能在强干扰环境下准确测得工频50Hz下的数据。测试电流最大5A，不会引起测试时接地装置的电位过高，同时它还具有了较强的抗干扰能力，故可以在不停电的情况下进行测量。
技术参数
1、阻抗测量范围：1MΩ～200Ω
2、分辨率：0.001Ω
3、测量误差：±（读数 ×2%+0.005Ω）
4、抗工频 50Hz 电压干扰能力：10V
5、测试电流波形：正弦波
6、测试电流频率：45Hz、55Hz 双频
7、输出电流：5A
8、输出电压：400V
9、测量线要求： 电流线铜芯截面积≥1.5mm2
电压线铜芯截面积≥1.0mm2
10、供电电源：AC220V±10%，50Hz
11、外形尺寸：440×350×210
12、仪器重量：10kg
产品特点
1.变频抗干扰技术，可忽略国家电网变电站的工频干扰。
2.仪器测量精度高、数据准确，操作简单，适应性强，支持发电机供电。
3.安全性高：支持外壳接地保护、触电保护、380V输入保护；
4.功能强大：支持辅助极、电压桩、电流桩接地检测；
5.支持接地阻抗、导通、土壤电阻率测量；
6.仪器有多重选择：3A、100V，5A、400V，5A、400V、5A、400V 。400mA、30V
7.可按照客户要做软硬件改变。可订做10A/200V；15A/150V；20A/100V;30A/30V;50A/20V非常规地网；英文地网。
