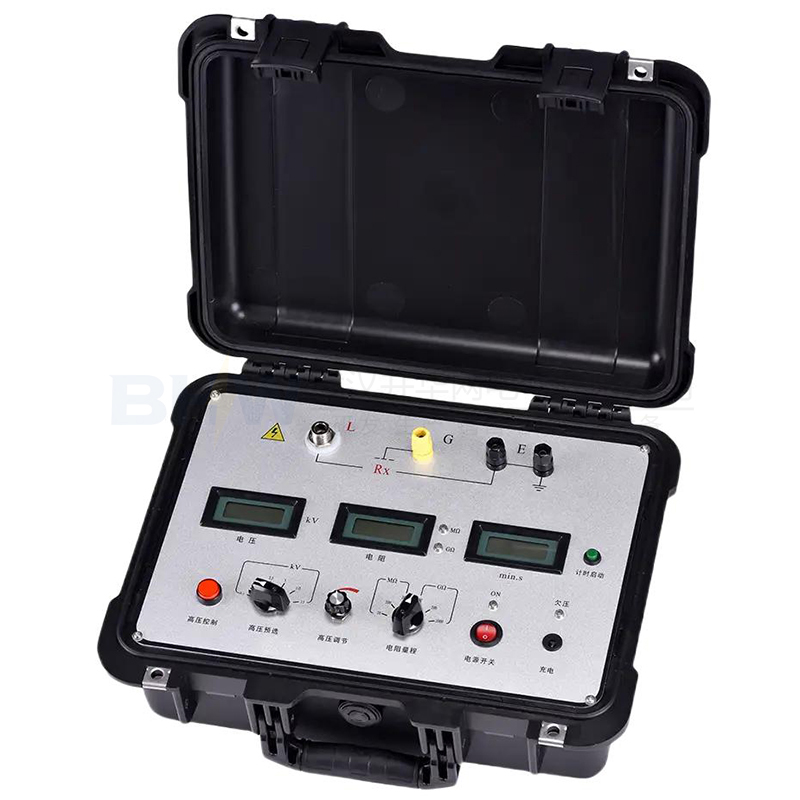

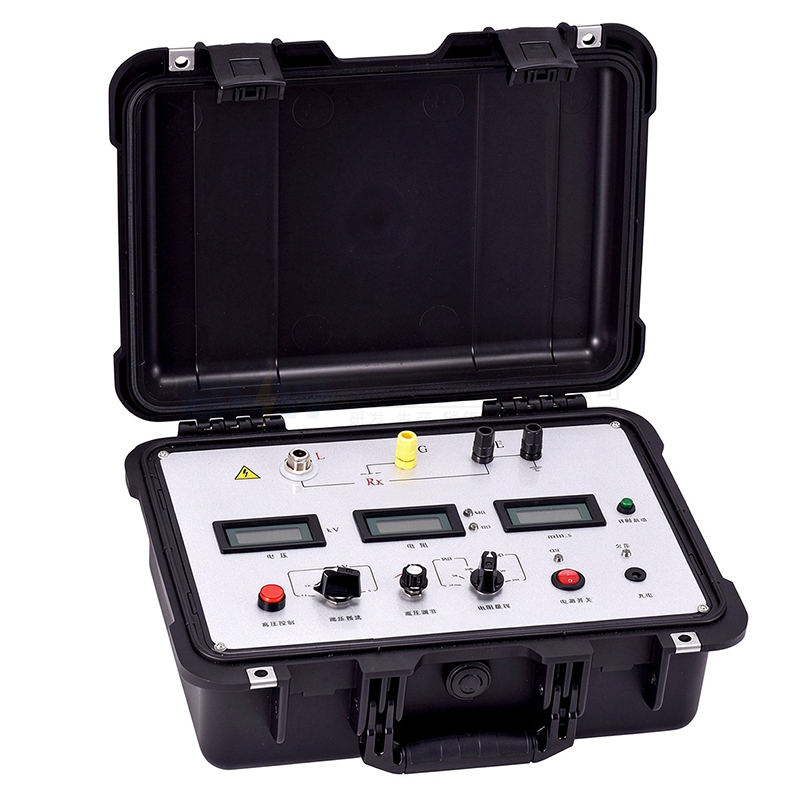

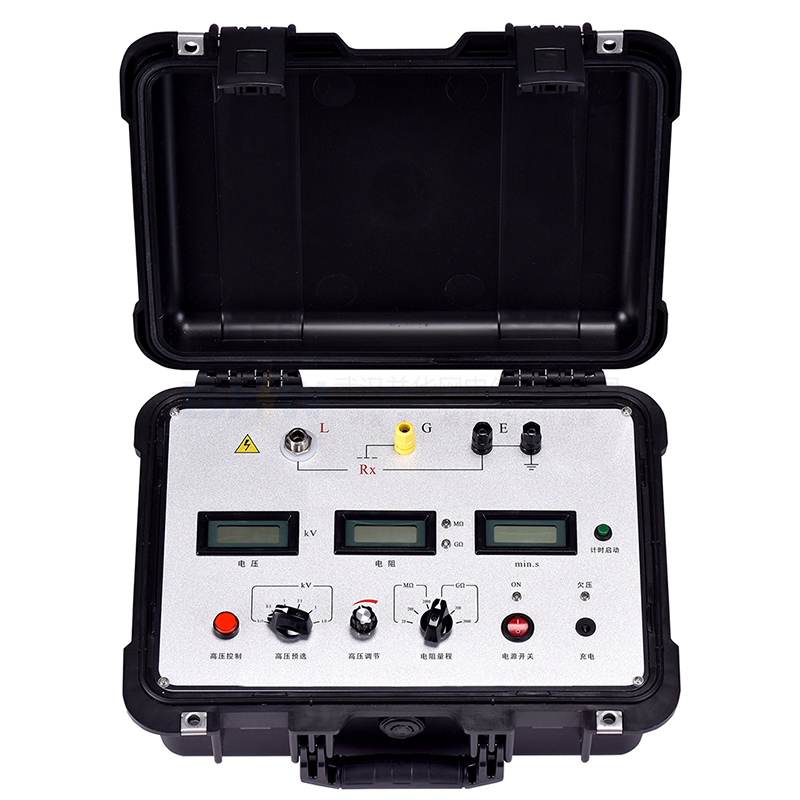

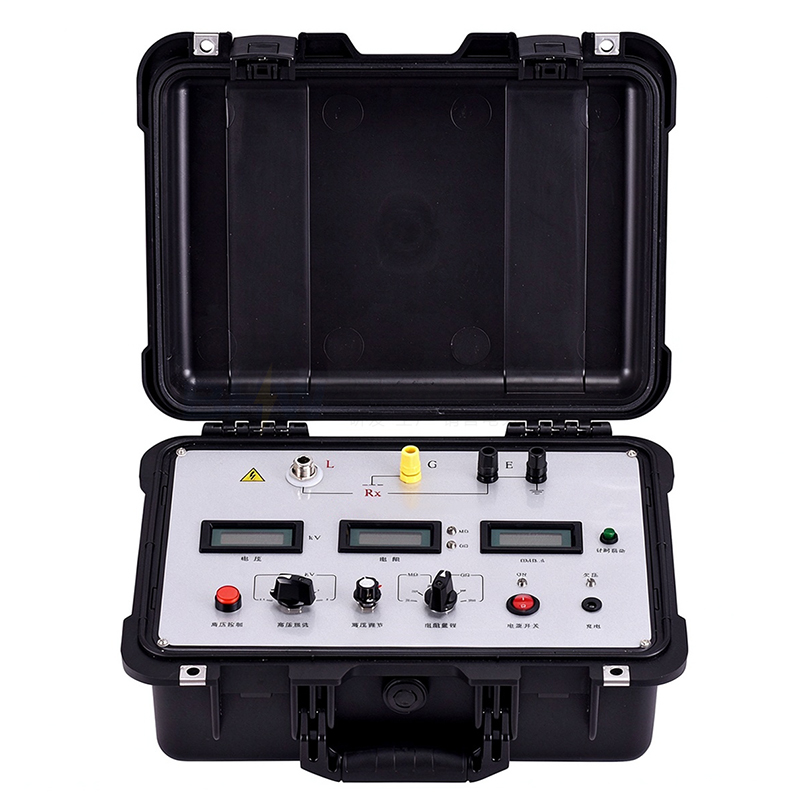

BHW绝缘电阻测试仪
BHW-5KV10KV15KV20KV绝缘电阻测试仪适用于高压变电站、发电厂、远程电力电缆或埋设电缆等电气绝缘电阻特性的测试。
本系仪表结合了模拟电路、数字电路、机械操作各自的优势，在输出电压、输出电流、测量范围、测量精度、抗干扰能力强。
产品特征
1、抗干扰能力强：抗电场感应干扰能力达到2mA(50Hz)，已知适应50万伏变电站现场不拆线测量50万伏大型变压器的绝缘电阻参数。
2、短路电流大：短路电流典型值10mA，适应大容量、大电感的测试。
3、电阻测量范围宽广：测量范围从0.01MΩ～1999GΩ，读数准确、分辨力高。
4、高压输出范围宽广：可选择BHW-5KV（0.1kV、0.25kV、0.5kV、1kV、2.5kV、5kV）、BHW-10KV（0.25kV、0.5kV、1kV、2.5kV、5kV、10kV，）、、BHW-15KV（0.25kV、0.5kV、1kV、2.5kV、5kV、10kV，），BHW-20KV（0.25kV、0.5kV、1kV、2.5kV、5kV、10kV，），也可从0V平滑调节到需要的电压。
5、声光提醒：具有计时报时功能，提醒使用者记录分析被测量对象的吸收比和极化指数。
6、关键部件全部采用进口元件，保证测量精度准确。
7、使用方便：采用一体式机箱，体积小、重量轻、便于携带。
8、外观精美：采用坚固且磨性强的材料，使仪器的整体质感和使用寿命更长。
BHW-5KV技术参数
| 输出电压等级 | 0.1kV、0.25kV、0.5kV、1kV、2.5kV、5kV |
| 测试电压精度 | ±(5%＋10V) |
| 短路电流 | 典型值10mA |
量程与准确度
| 输出电压 | 测量范围 | 档位选择 |
| 100V | 0.1～19.99MΩ | 20MΩ |
| 1.0～199.9MΩ | 200MΩ | |
| 10～1999MΩ | 2000MΩ | |
| 250V | 0.5～19.9MΩ; | 20MΩ |
| 3～199.9MΩ | 200MΩ | |
| 20～1999MΩ | 2000MΩ | |
| 500V | 30～1999MΩ | 2000MΩ |
| 0.5～19.99GΩ | 20GΩ | |
| 3.0～199.9GΩ | 200GΩ | |
| 1000V | 5.0～19.99GΩ | 20GΩ |
| 1.0～199.9GΩ | 200GΩ | |
| 10～1999GΩ | 2000GΩ | |
| 2500V | 2.0～199.9GΩ | 20GΩ |
| 2.0～199.9GΩ | 200GΩ | |
| 20～1999GΩ | 2000GΩ | |
| 5000V | 5.0～19.99GΩ | 20GΩ |
| 5.0～199.9GΩ | 200GΩ | |
| 30～1999GΩ | 2000GΩ |
量程与准确度
| 量程 | 精 度 | 分辨率 |
| 20MΩ | ±(5%＋3d) | 0.01MΩ |
| 200MΩ | ±(5%＋3d) | 0.1MΩ |
| 2000MΩ | ±(5%＋3d) | 1MΩ |
| 20GΩ | ±(5%＋3d) | 0.01GΩ |
| 200GΩ | ±(10%＋3d) | 0.1GΩ |
| 2000GΩ | ±(20%＋10d) | 1GΩ |
基础参数
| 抗电场干扰能力 | 2mA(50/60Hz) |
| 报时、报警功能 |
秒表显示最大值为19分59秒。20分钟一循环。声响报点为15秒、60秒、每分钟 到点报短促声响，电阻读数保持3秒，被测电阻低于量程下限，读数无效时以连续声报警 |
| 显示表 | 三位半LCD数字表头三个，分别显示测试电压、电阻、时间 |
| 供电 | 内附可充电锂电池，DC15V供电。带交流（50/60Hz）专用适配器接入口对电池进行充电工作 |
| 使用环境 | 温度：-20℃～+40℃；相对湿度：20%～90% |
| 体积 | 315×240×180mm（长×宽×高） |
| 质量 | 5.5kg |
BHW-10KV技术参数
| 输出电压等级 | 0.25kV、0.5kV、1kV、2.5kV、5kV、10kV |
| 测试电压精度 | ±(5%＋10V) |
| 短路电流 | 典型值10mA |
量程与准确度
| 输出电压 | 测量范围 | 档位选择 |
| 250V |
0.5～19.99MΩ |
20MΩ |
|
5.0～199.9MΩ |
200MΩ | |
|
20～1999MΩ |
2000MΩ | |
| 500V |
1.0～19.9MΩ |
2000MΩ |
|
10～199.9MΩ |
20GΩ | |
|
50～1999MΩ |
200GΩ | |
| 1000V |
100～1999MΩ |
20GΩ |
|
1～19.99GΩ |
200GΩ | |
|
6.0～199.9GΩ |
2000GΩ | |
| 2500V |
0.5～19.99GΩ |
20GΩ |
|
5.0～199.9GΩ |
200GΩ | |
|
50～1999GΩ |
2000GΩ | |
| 5000V |
0.5～19.99GΩ |
20GΩ |
|
5.0～199.9GΩ |
200GΩ | |
|
50～1999GΩ |
2000GΩ | |
| 10000V | 0.5～19.99GΩ | 20GΩ |
| 5.0～199.9GΩ | 200GΩ | |
| 50～1999GΩ | 2000GΩ |
量程与准确度
| 量程 | 精 度 | 分辨率 |
| 20MΩ | ±(5%＋3d) | 0.01MΩ |
| 200MΩ | ±(5%＋3d) | 0.1MΩ |
| 2000MΩ | ±(5%＋3d) | 1MΩ |
| 20GΩ | ±(5%＋3d) | 0.01GΩ |
| 200GΩ | ±(10%＋3d) | 0.1GΩ |
| 2000GΩ | ±(20%＋10d) | 1GΩ |
基础参数
| 抗电场干扰能力 | 2mA(50/60Hz) |
| 报时、报警功能 |
秒表显示最大值为19分59秒。20分钟一循环。声响报点为15秒、60秒、每分钟 到点报短促声响，电阻读数保持3秒，被测电阻低于量程下限，读数无效时以连续声报警 |
| 显示表 | 三位半LCD数字表头三个，分别显示测试电压、电阻、时间 |
| 供电 | 内附可充电锂电池，DC15V供电。带交流（50/60Hz）专用适配器接入口对电池进行充电工作 |
| 使用环境 | 温度：-20℃～+40℃；相对湿度：20%～90% |
| 体积 | 315×240×180mm（长×宽×高） |
| 质量 | 5.5kg |
BHW-15KV技术参数
| 输出电压等级 | 0.5kV、1kV、2.5kV、5kV、10kV、15kV |
| 测试电压精度 | ±(5%＋10V) |
| 短路电流 | 典型值10mA |
量程与准确度
| 输出电压 | 测量范围 | 档位选择 |
| 500V | 1.0～19.99MΩ | 20MΩ |
| 6.0～199.9MΩ | 200MΩ | |
| 15.0～1999MΩ | 2000MΩ | |
| 1000V | 2.0～19.9MΩ | 20MΩ |
| 15～199.9MΩ | 200MΩ | |
| 50～1999MΩ | 2000MΩ | |
| 2500V | 200～1999MΩ | 2000MΩ |
| 3～19.99GΩ; | 20GΩ | |
| 30～199.9GΩ | 200GΩ | |
| 5000V | 6.0～19.99GΩ | 20GΩ |
| 5.0～199.9GΩ | 200GΩ | |
| 20～1999GΩ | 2000GΩ | |
| 10000V | 5.0～19.99GΩ | 20GΩ |
| 5.0～199.9GΩ | 200GΩ | |
| 20～1999GΩ | 2000GΩ | |
| 15000V | 5.0～19.99GΩ | 20GΩ |
| 5.0～199.9GΩ | 200GΩ | |
| 50～1999GΩ | 2000GΩ |
量程与准确度
| 量程 | 精 度 | 分辨率 |
| 20MΩ | ±(5%＋3d) | 0.01MΩ |
| 200MΩ | ±(5%＋3d) | 0.1MΩ |
| 2000MΩ | ±(5%＋3d) | 1MΩ |
| 20GΩ | ±(5%＋3d) | 0.01GΩ |
| 200GΩ | ±(10%＋3d) | 0.1GΩ |
| 2000GΩ | ±(20%＋10d) | 1GΩ |
基础参数
| 抗电场干扰能力 | 2mA(50/60Hz) |
| 报时、报警功能 |
秒表显示最大值为19分59秒。20分钟一循环。声响报点为15秒、60秒、每分钟 到点报短促声响，电阻读数保持3秒，被测电阻低于量程下限，读数无效时以连续声报警 |
| 显示表 | 三位半LCD数字表头三个，分别显示测试电压、电阻、时间 |
| 供电 | 内附可充电锂电池，DC15V供电。带交流（50/60Hz）专用适配器接入口对电池进行充电工作 |
| 使用环境 | 温度：-20℃～+40℃；相对湿度：20%～90% |
| 体积 | 315×240×180mm（长×宽×高） |
| 质量 | 5.5kg |
BHW-20KV技术参数
| 输出电压等级 | 0.5kV、1kV、2.5kV、5kV、10kV、20kV |
| 测试电压精度 | ±(5%＋10V) |
| 短路电流 | 典型值10mA |
量程与准确度
| 输出电压 | 测量范围 | 档位选择 |
| 500V | 1.0～19.99MΩ | 20MΩ |
| 6.0～199.9MΩ | 200MΩ | |
| 15.0～1999MΩ | 2000MΩ | |
| 1000V | 2.0～19.9MΩ | 20MΩ |
| 15～199.9MΩ | 200MΩ | |
| 50～1999MΩ | 2000MΩ | |
| 2500V | 150~1999MΩ | 2000MΩ |
| 2.5~19.99GΩ | 20GΩ | |
| 30~199.9GΩ | 200GΩ | |
| 5000V | 5.0~19.99GΩ | 20GΩ |
| 5.0~199.9GΩ | 200GΩ | |
| 20~1999GΩ | 2000GΩ | |
| 10000V | 5.0～19.99GΩ | 20GΩ |
| 5.0～199.9GΩ | 200GΩ | |
| 20～1999GΩ | 2000GΩ | |
| 20000V | 5.0～19.99GΩ | 20GΩ |
| 5.0～199.9GΩ | 200GΩ | |
| 50～1999GΩ | 2000GΩ |
量程与准确度
| 量程 | 精 度 | 分辨率 |
| 20MΩ | ±(5%＋3d) | 0.01MΩ |
| 200MΩ | ±(5%＋3d) | 0.1MΩ |
| 2000MΩ | ±(5%＋3d) | 1MΩ |
| 20GΩ | ±(5%＋3d) | 0.01GΩ |
| 200GΩ | ±(10%＋3d) | 0.1GΩ |
| 2000GΩ | ±(20%＋10d) | 1GΩ |
基础参数
| 抗电场干扰能力 | 2mA(50/60Hz) |
| 报时、报警功能 |
秒表显示最大值为19分59秒。20分钟一循环。声响报点为15秒、60秒、每分钟 到点报短促声响，电阻读数保持3秒，被测电阻低于量程下限，读数无效时以连续声报警 |
| 显示表 | 三位半LCD数字表头三个，分别显示测试电压、电阻、时间 |
| 供电 | 内附可充电锂电池，DC15V供电。带交流（50/60Hz）专用适配器接入口对电池进行充电工作 |
| 使用环境 | 温度：-20℃～+40℃；相对湿度：20%～90% |
| 体积 | 315×240×180mm（长×宽×高） |
| 质量 | 5.5kg |
