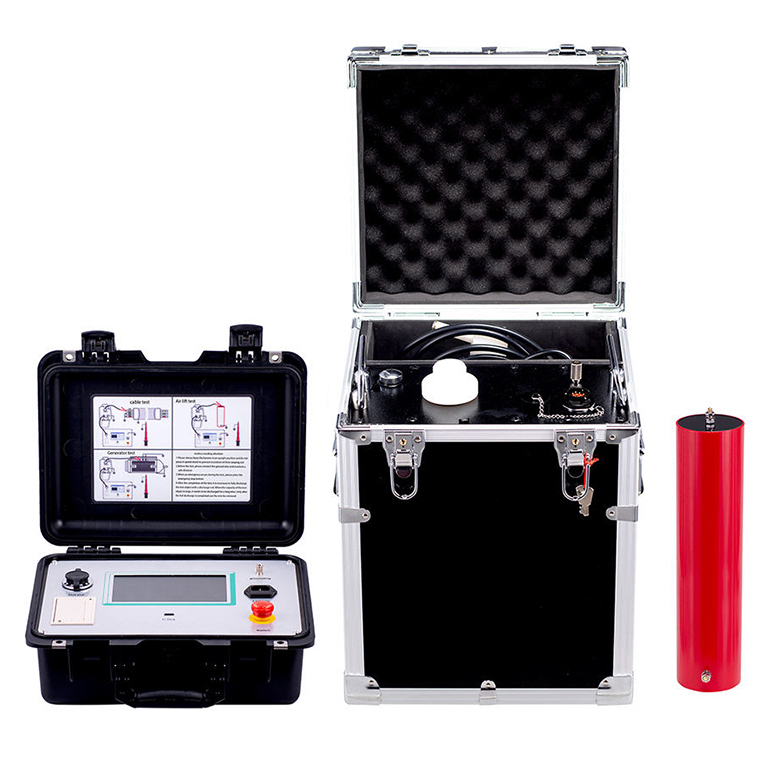

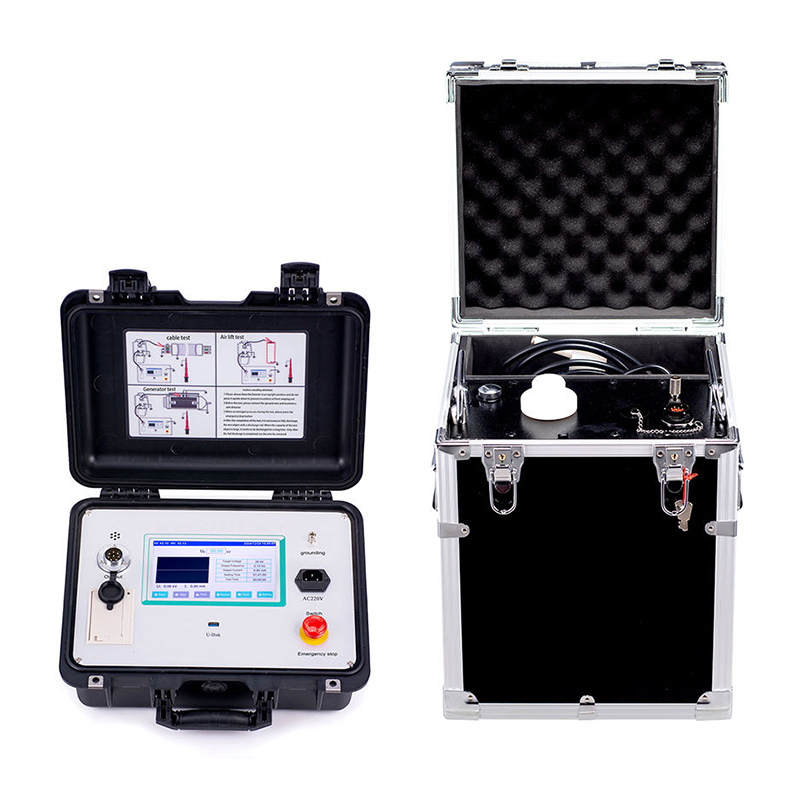

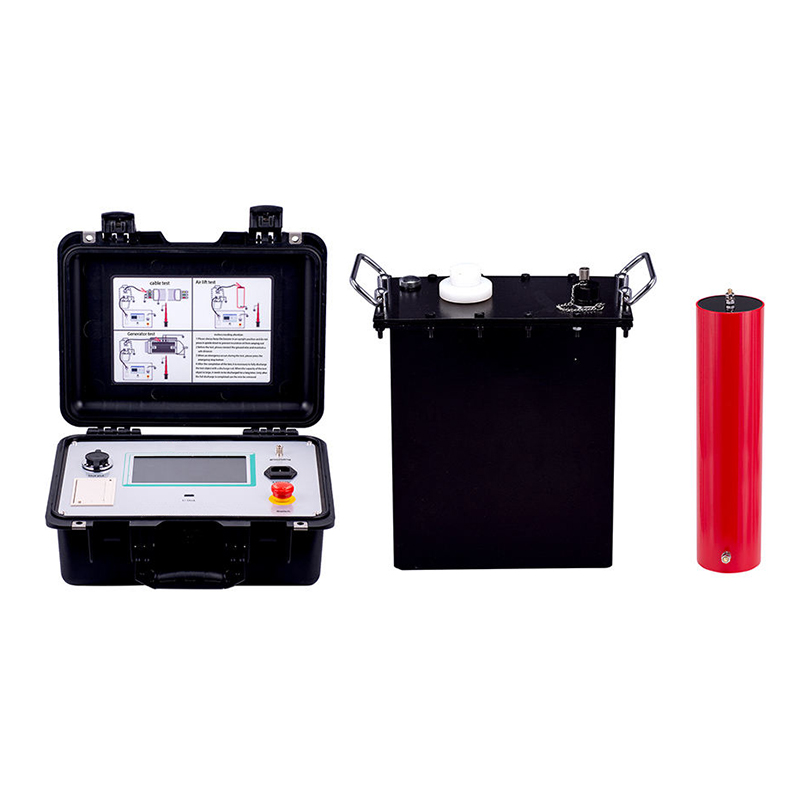

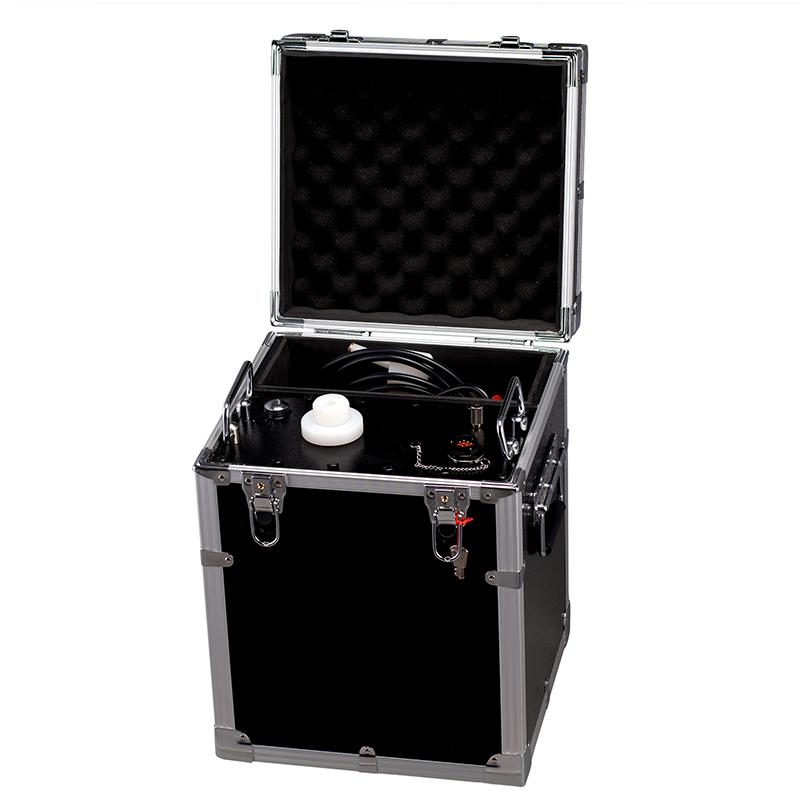

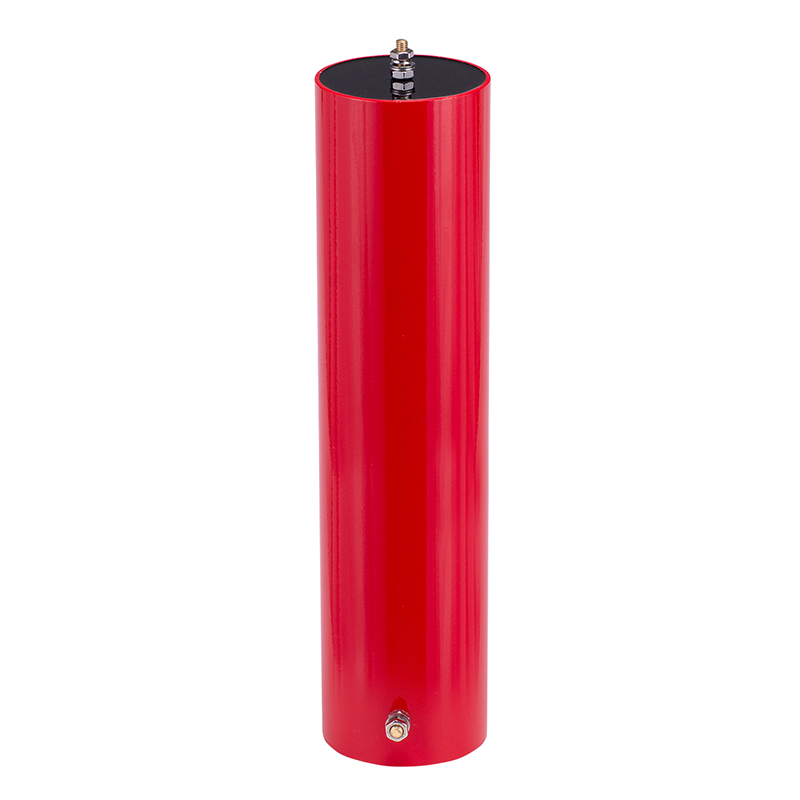

BHW-VLF系列超低频高压发生器
产品介绍
BHW-VLF系列超低频高压发生器是自主研发，采用 7 寸触模屏、进口高速AD采集电路，以及生产工艺。提高了仪器质量稳定性，降低了设备的体积和重量，操作简单，克服了国内同类产品的诸多缺点（见表 1），性价比高于同类进口产品的机械式升压器使用寿命短、故障率高、体积大的缺点。相较于其他几种耐压试验设备方式而言，0.1Hz超低频具有诸多优点，如表2。
|
0.1Hz耐压设备类型 |
高压控制方式 |
高压波形 |
节能 |
噪音 |
机械寿命 |
电寿命 |
|
机械式 |
高压机械开关切换极性 |
方波 |
不节能：将多余的能量用大功率电阻消耗 |
高 |
短 |
短 |
|
电子式 |
高压电子开关切换极性 |
正弦波 |
节能：将多余的电能回馈电网 |
轻微 |
无 |
长 |
表 1 0.1Hz耐压试验设备机械式与电子式的性能比较
|
比较内容 |
工频耐压 |
变频耐压 |
0.1Hz耐压 |
直流耐压 |
|
等效性 |
好 |
好 |
好 |
一般 |
|
绝缘破坏性 |
小 |
小 |
小 |
较大 |
|
操作安全性 |
较低 |
较低 |
高 |
较低 |
|
试验接线 |
复杂 |
复杂 |
简单 |
简单 |
|
设备体积 |
最大 |
较大 |
小 |
小 |
表 2 各种耐压试验设备的性能比较
执行标准
|
序号 |
标准名称 |
|
1 |
DL/T 849.4－2004 电力设备通用技术条件 第4部分：超低频高压发生器 |
|
2 |
Q/ED116501-2004 《橡塑绝缘电力电缆交接和预防性试验规程》 |
仪器特点
1.智能化程度高：采用数字变频技术，微电脑控制，升压、降压、测量等测试过程全自动化。
2.操作方便：接线简单，操作便捷，人机交互友好。
3.保护全面：多重保护（过压保护、高低压侧过流保护），动作迅速（动作时间≤10ms）,仪器安全可靠。
4. 安全可靠：控制器和高压发生器低压连接，光电控制，使用安全可靠。
5.采用了高低压闭环负反馈控制电路，输出无容升效应。
6.采样精准：高压电流、电压数据均直接通过高压侧采样获得，所以数据真实、准确。
7.配置齐全：7寸电容触摸屏，液晶汉字显示，自动存储、打印。
8. 测试范围广：0.1Hz、0.05Hz、 0.02Hz及 0.01Hz 多频率选择，测试范围大。
9. 携带方便：仪器体积小巧、重量轻便，十分利于户外作业。
10.多语言显示： 中英文切换功能，其它语言可定制。
BHW-30kV技术参数
1.工作电源： AC220V±5%,50/60Hz
注意：若使用发电机供电，要求必须是数码变频发电机，输出电压220V，功率大于3kW，禁止使用普通发电机或UPS供电。
2.输出电压：30kV
3.输出频率：0.1Hz、0.05Hz、0.02Hz、0.01Hz
4.带载能力：0.1Hz-0.5uF、0.05Hz-1uF、0.02Hz-2.5uF、0.01Hz-5uF
5.测量精度：3%
6.电压正，负峰值误差：≤3％
7.电压波形失真度：≤5％
8.工作环境：温度：-10℃～+40℃；湿度：≤85％RH
BHW-40kV技术参数
1.工作电源： AC220V±5%,50/60Hz
注意：若使用发电机供电，要求必须是数码变频发电机，输出电压220V，功率大于4kW，禁止使用普通发电机或UPS供电。
2.输出电压：40kV
3.输出频率：0.1Hz、0.05Hz、0.02Hz、0.01Hz
4.带载能力：0.1Hz-0.8uF、0.05Hz-1.6uF、0.02Hz-4uF、0.01Hz-8uF
5.测量精度：3%
6.电压正，负峰值误差：≤3％
7.电压波形失真度：≤5％
8.工作环境：温度：-10℃～+40℃；湿度：≤85％RH
BHW-50kV技术参数
1.工作电源： AC220V±5%,50/60Hz
注意：若使用发电机供电，要求必须是数码变频发电机，输出电压220V，功率大于5kW，禁止使用普通发电机或UPS供电。
2.输出电压：50kV
3.输出频率：0.1Hz、0.05Hz、0.02Hz、0.01Hz
4.带载能力：0.1Hz-0.7uF、0.05Hz-1.4uF、0.02Hz-3.5uF
0.01Hz-7uF
5.测量精度：3%
6.电压正，负峰值误差：≤3％
7.电压波形失真度：≤5％
8.工作环境：温度：-10℃～+40℃；湿度：≤85％RH
BHW-60kV技术参数
1.工作电源： AC220V±5%,50/60Hz
注意：若使用发电机供电，要求必须是数码变频发电机，输出电压220V，功率大于6kW，禁止使用普通发电机或UPS供电。
2.输出电压：60kV
3.输出频率：0.1Hz、0.05Hz、0.02Hz、0.01Hz
4.带载能力：0.1Hz-0.6uF、0.05Hz-1.2uF、0.02Hz-3uF、0.01Hz-6uF
5.测量精度：3%
6.电压正，负峰值误差：≤3％
7.电压波形失真度：≤5％
8.工作环境：温度：-10℃～+40℃；湿度：≤85％RH
BHW-80kV技术参数
1.工作电源： AC220V±5%,50/60Hz
注意：若使用发电机供电，要求必须是数码变频发电机，输出电压220V，功率大于8kW，禁止使用普通发电机或UPS供电。
2.输出电压：80kV
3.输出频率：0.1Hz、0.05Hz、0.02Hz、0.01Hz
4.带载能力：0.1Hz-0.5uF、0.05Hz-1.0uF、0.02Hz-2.5uF
0.01Hz-5uF
5.测量精度：3%
6.电压正，负峰值误差：≤3％
7.电压波形失真度：≤5％
8.工作环境：温度：-10℃～+40℃；湿度：≤85％RH
