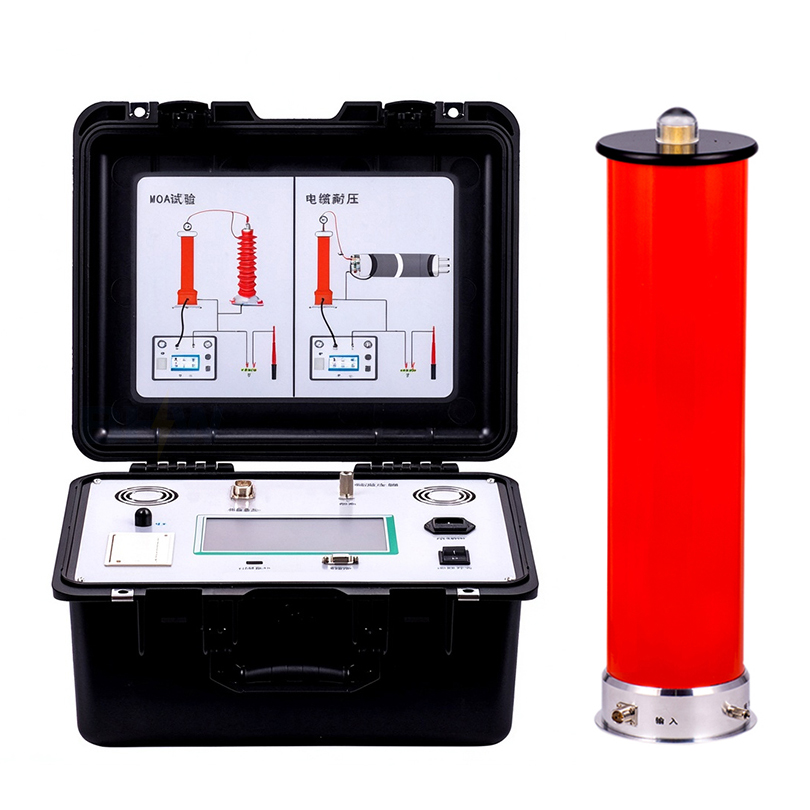

BHW-60KV智能直流高压发生器
BHW系列智能型直流高压发生器，主要适用于电力部门、工矿、冶金、钢铁等企业动力部门对氧化锌避雷器、电力电缆、变压器、断路器、发电机等高压电气设备进行直流耐压试验或直流泄露电流试验。
用AIPWM技术，对PWM技术的不准确线性度进行了调整，使仪器精度得到了大幅度提高。并采用AI技术设定过压保护和过流保护取代了数字拨盘开关只能设定电压值，不能设定电流值及电压飘移的问题，增加了AI全自动氧化锌避雷器测量，自动耐压试验功能，并可以直接打印试验报告及保存实验报告，保留了手动方式。
执行标准
|
序号 |
标准名称 |
|
1 |
DL/T848.1-2019 高压试验装置通用技术条件 第1部分：直流高压发生器 |
|
2 |
DL/T596-2021 电力设备预防性试验规程 |
|
3 |
GB11032-2020 交流无间隙金属氧化物避雷器 |
|
4 |
GB/T 16927.1-2011 高电压试验技术 第1部分：一般定义及试验要求 |
|
5 |
DL/T474.2-2018 现场绝缘实验实施导则:直流高电压试验 |
|
6 |
Q_GDW 12482.1-2024 电气设备数字化测试数据与通信技术规范 |
技术特点
（1）全自动避雷器试验、阶段试验完整显示升降压过程，耐压时间。
（2）泄漏电流无线传输，通过专用无线微安表，可直接将高压端泄漏电流通过无线方式传送给仪器主机显示。
（3）支持国网《Q_GDW 12482.1-2024[电气设备数字化测试数据与通信技术规范》协议，通过串口RS232可上传相关数据。
（4）自动匹配避雷器试验速度，通过选择不同电压等级避雷器自动调整升降压速度，可大幅度缩短试验时间。
（5）自动耐压试验，完整显示升降压过程，耐压时间。
（6）采用AIPWM技术，对PWM不准确线性度进行了调整，精度得到了大幅度提高，纹波系数≤0.2%。
（7）仪器增加了万年历和时间功能，实验报告带有时间和日期。

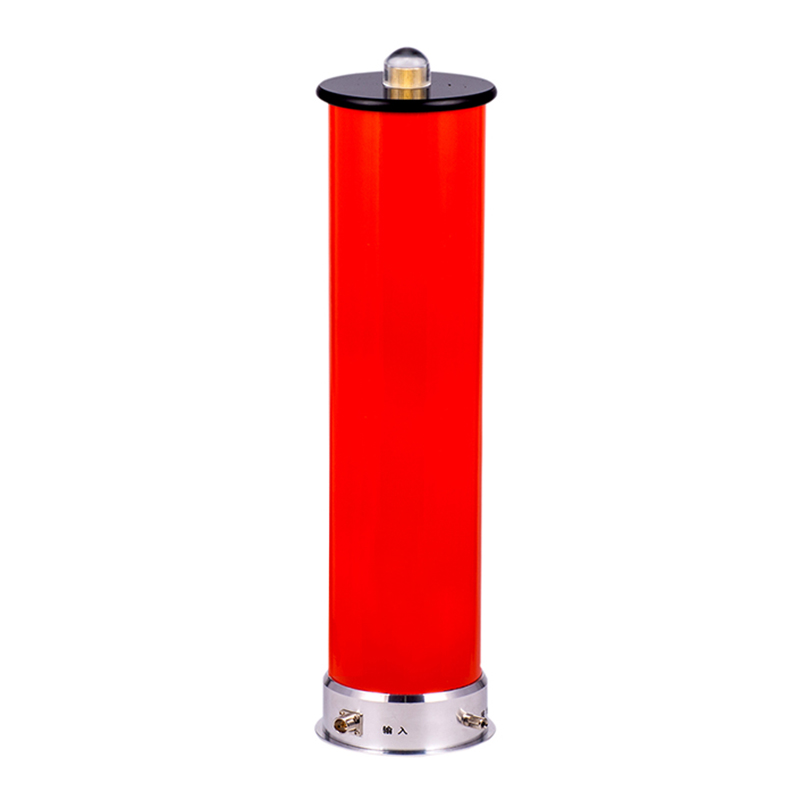

（8）倍压筒采用新型材料，轻巧、坚固。外表涂特种绝缘材料，电气性能好，防潮能力强。
技术参数
|
规格 技术参数 |
60/2 |
60/3 |
60/5 |
|
额定电压(kV) |
60 |
60 |
60 |
|
额定电流(mA) |
2.000 |
3.000 |
5.000 |
|
额定功率(W) |
120 |
180 |
300 |
|
控制箱质量(kg) |
4.5 |
4.5 |
4.5 |
|
倍压筒质量(kg) |
4.5 |
4.5 |
4.5 |
|
倍压筒高度(mm) |
440 |
440 |
440 |
|
电压精度 |
±(1.0%读数＋1个字) |
||
|
电流精度 |
±(1.0%读数＋1个字) |
||
|
纹波系数 |
≤0.2% |
||
|
电压稳定度 |
电源电压变化±10%时≤1% |
||
|
过载能力 |
空载电压可超出额定电压10%使用10分钟 最大充电电流为1.25倍额定电流 |
||
|
电源 |
单相交流50Hz 220V±10% |
||
|
工作方式 |
间断使用：额定负载30分钟 |
||
|
1.1倍额定电压使用：10分钟 |
|||
|
工作环境 |
温度：-10℃～+40℃ |
||
|
相对湿度：室温为25℃时不大于85%（无凝露） |
|||
|
海拔高度：1500米以下 |
|||
|
带电容 负荷能力 |
被试品电容量无限制 |
||
|

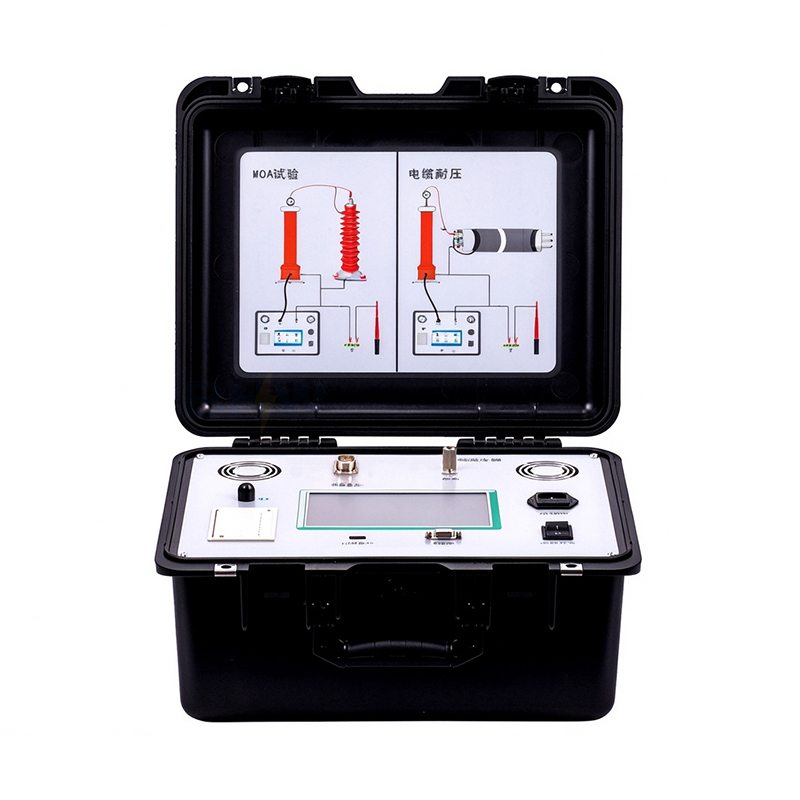

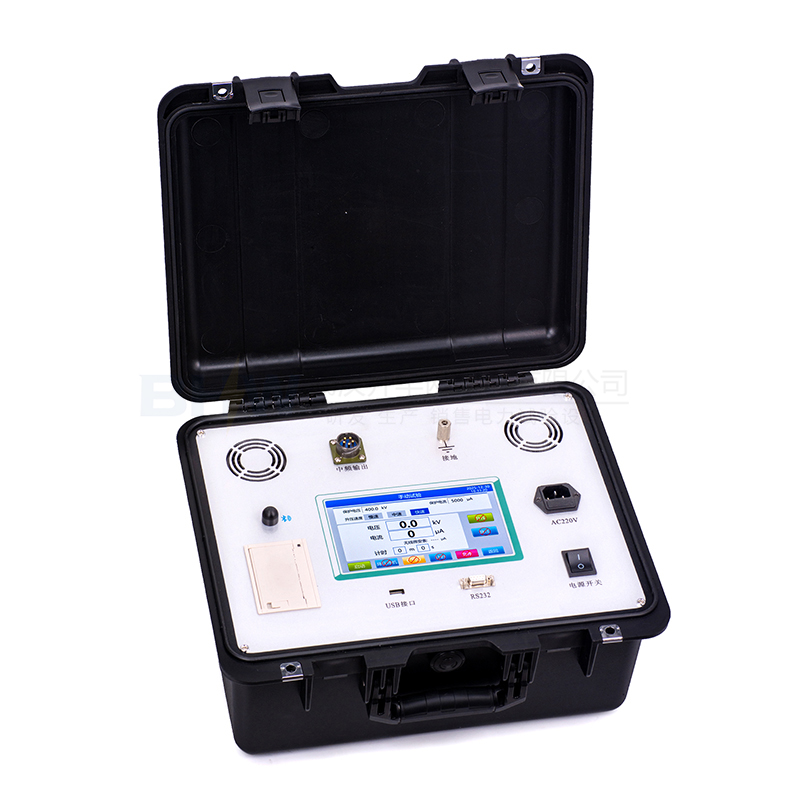

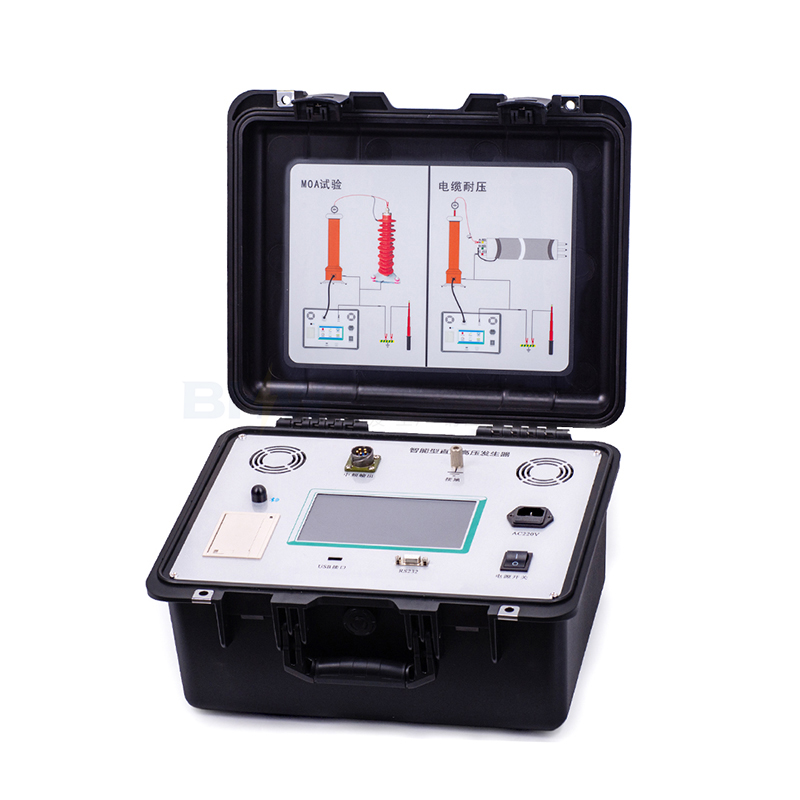

操作箱特点 |
具有全自动做氧化锌避雷器试验
|
||
|
具有手动调节电压输出功能。
|
|||
