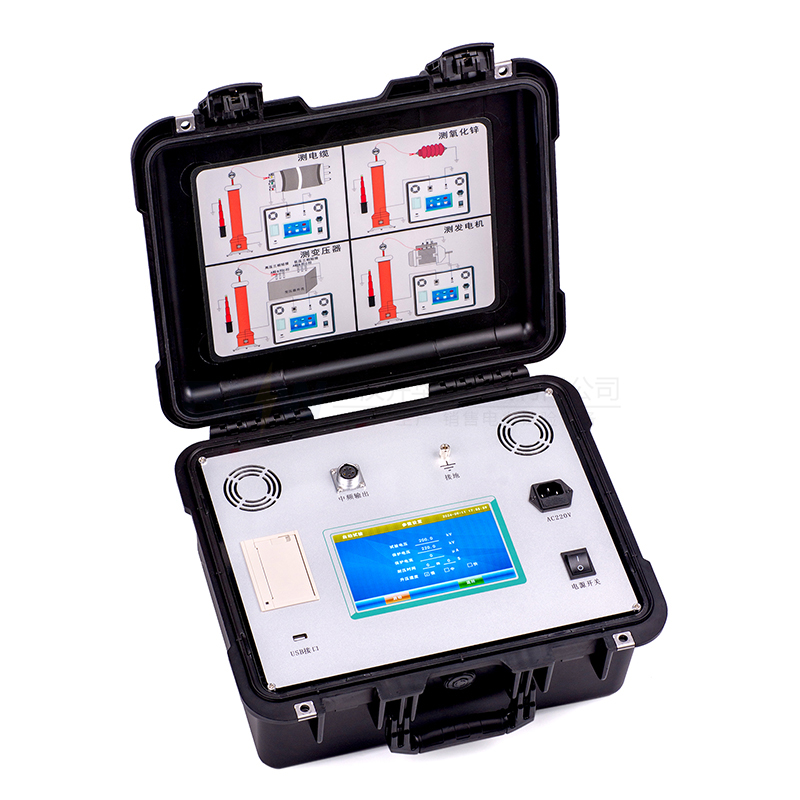

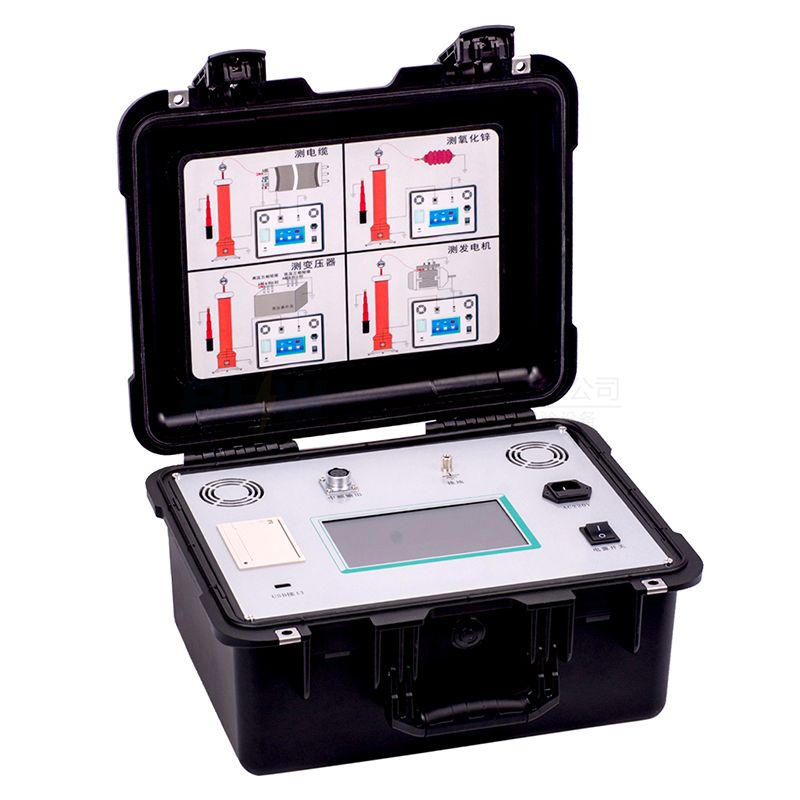

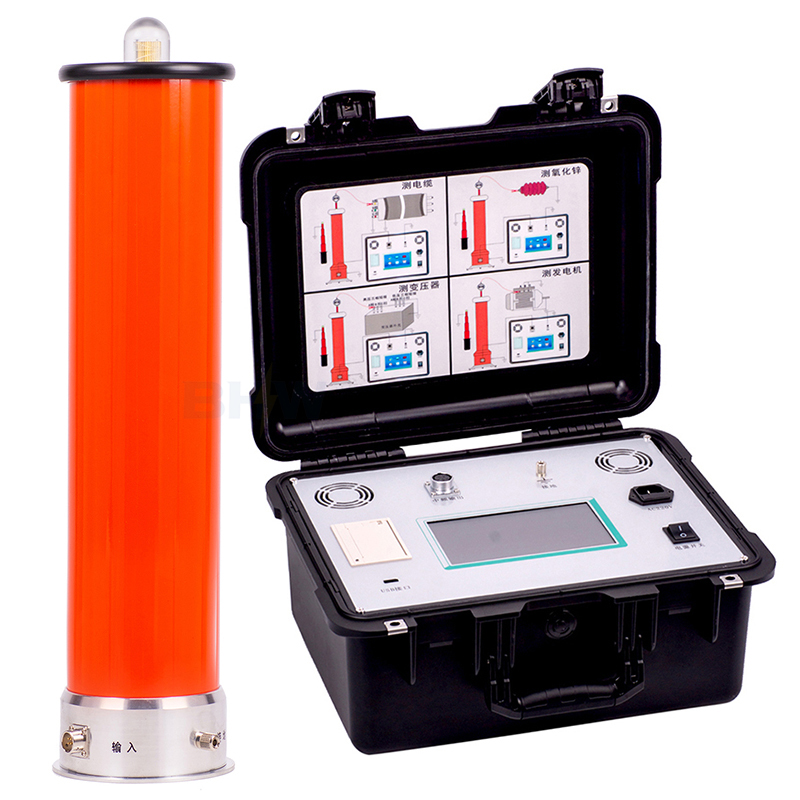

BHW-120KV智能直流高压发生器
BHW系列智能型直流高压发生器，主要适用于电力部门、工矿、冶金、钢铁等企业动力部门对氧化锌避雷器、电力电缆、变压器、断路器、发电机等高压电气设备进行直流耐压试验或直流泄露电流试验。
BHW系列智能型直流高压发生器，主要适用于电力部门、工矿、冶金、钢铁等企业动力部门对氧化锌避雷器、电力电缆、变压器、断路器、发电机等高压电气设备进行直流耐压试验或直流泄露电流试验。
用AIPWM技术，对PWM技术的不准确线性度进行了调整，使仪器精度得到了大幅度提高。设定过压保护和过流保护取代了数字拨盘开关只能设定电压值，不能设定电流值及电压飘移的问题，增加了全自动氧化锌避雷器测量，自动耐压试验功能，并可以直接打印试验报告及保存实验报告，保留了手动方式。
参考标准：DL/T 848.1-2019、DL/T 596-2021、GB/T 11032-2020、GB/T 16927.1-2011、DL/T 474.2-2018、Q/GDW 12482.1-2024、GB 50150-2016
产品特点
1、全自动避雷器试验、阶段试验完整显示升降压过程，耐压时间。
2、泄漏电流无线传输，通过专用无线微安表，可直接将高压端泄漏电流通过无线方式传送给仪器主机显示。
3、支持国网《Q_GDW 12482.1-2024[电气设备数字化测试数据与通信技术规范》协议，通过串口RS232可上传相关数据。
4、自动匹配避雷器试验速度，通过选择不同电压等级避雷器自动调整升降压速度，可大幅度缩短试验时间。
5、自动耐压试验，完整显示升降压过程，耐压时间。
6、采用AIPWM技术，对PWM不准确线性度进行了调整，精度得到了大幅度提高。
7、仪器增加了万年历和时间功能，试验报告带有时间和日期。

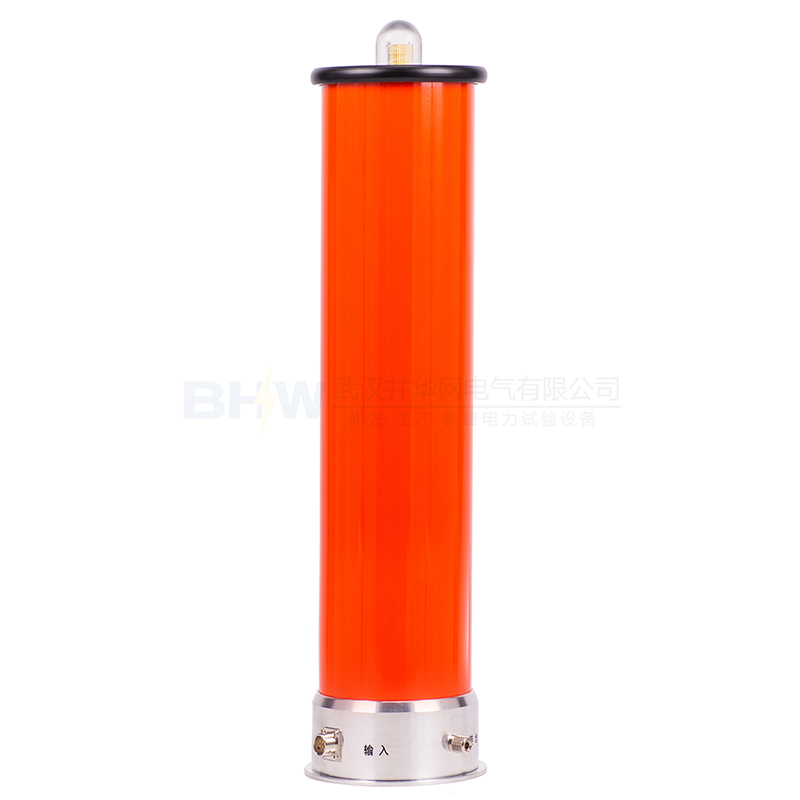

8、倍压筒采用新型材料，轻巧、坚固。外表涂特种绝缘材料，电气性能好，防潮能力强。
产品参数
| 规格技术参数 | 60/2 | 60/3 | 60/5 | 120/2 | 120/3 | 120/5 | 200/2 | 200/3 | 200/5 |
| 输出电压(kV) | 60 | 60 | 60 | 120 | 120 | 120 | 200 | 200 | 200 |
| 输出电流(mA) | 2 | 3 | 5 | 2 | 3 | 5 | 2 | 3 | 5 |
| 充电电流(mA) | 2.4 | 3.6 | 6 | 2.4 | 3.6 | 6 | 2.4 | 3.6 | 6 |
| 输出功率(W) | 120 | 180 | 300 | 240 | 360 | 600 | 400 | 600 | 1000 |
| 控制箱质量(kg) | 4.5 | 7.9 | |||||||
| 倍压筒质量(kg) | 24 | 24 | 24 | 33.5 | 33.5 | 33.5 | 22.5 | 22.5 | 22.5 |
| 倍压筒高度(mm) | Φ 120*1200 | Φ 120*1200 | Φ 120*1200 | Φ 140*1600 | Φ 140*1600 | Φ 140*1600 | Φ 120*970 | Φ 120*970 | Φ 120*970 |
| 纹波系数 | ≤1.0% | ||||||||
| 电压测量误差 | 1.0%±2个字 | ||||||||
| 电流测量误差 | 1.0%±2个字 | ||||||||
| 过压整定误差 | ≤1% | ||||||||
| 0.75切换误差 | ≤1% | ||||||||
| 电压稳定度 | 电源电压变化±10%时≤0.5% | ||||||||
| 电源 | 单相交流50Hz 220V±10% | ||||||||
| 工作方式 | 间断使用：额定负载30分钟 | ||||||||
| 1.1倍额定电压使用：10分钟 | |||||||||
| 工作环境 | 温度：-15℃～+50℃ | ||||||||
| 相对湿度：室温为25℃时不大于90%（无凝露） | |||||||||
| 海拔高度：2000米以下 | |||||||||
| 结构特点 | 具有全自动做氧化锌避雷器试验 | ||||||||
| 具有手动调节电压输出功能 | |||||||||
| 规格技术参数 | 300/2 | 300/3 | 300/5 | 400/2 | 400/3 | 400/5 | 500/2 | 500/3 | 500/5 |
| 输出电压(kV) | 300 | 300 | 300 | 400 | 400 | 400 | 500 | 500 | 500 |
| 输出电流(mA) | 2 | 3 | 5 | 2 | 3 | 5 | 2 | 3 | 5 |
| 充电电流(mA) | 2.4 | 3.6 | 6 | 2.4 | 3.6 | 6 | 2.4 | 3.6 | 6 |
| 输出功率(W) | 600 | 900 | 1500 | 800 | 1200 | 2000 | 1000 | 1500 | 2500 |
| 控制箱质量(kg) | 7.9 | 18 | |||||||
| 倍压筒质量(kg) | 24 | 24 | 24 | 33.5 | 33.5 | 33.5 | 36 | 36 | 36 |
| 倍压筒高度(mm) | Φ 120*1200 | Φ 120*1200 | Φ 120*1200 | Φ 140*1600 | Φ 140*1600 | Φ 140*1600 | Φ 140*1600 | Φ 140*1600 | Φ 140*1600 |
| 纹波系数 | ≤1.0% | ||||||||
| 电压测量误差 | 1.0%±2个字 | ||||||||
| 电流测量误差 | 1.0%±2个字 | ||||||||
| 过压整定误差 | ≤1% | ||||||||
| 0.75切换误差 | ≤1% | ||||||||
| 电压稳定度 | 电源电压变化±10%时≤0.5% | ||||||||
| 电源 | 单相交流50Hz 220V±10% | ||||||||
| 工作方式 | 间断使用：额定负载30分钟 | ||||||||
| 1.1倍额定电压使用：10分钟 | |||||||||
| 工作环境 | 温度：-15℃～+50℃ | ||||||||
| 相对湿度：室温为25℃时不大于90%（无凝露） | |||||||||
| 海拔高度：2000米以下 | |||||||||
| 结构特点 | 具有全自动做氧化锌避雷器试验 | ||||||||
| 具有手动调节电压输出功能 | |||||||||
智能分节直高发300-600kV参数
|
规格技术参数 |
300/2 | 300/3 | 300/5 | 400/2 | 400/3 | 400/5 | 500/5 | 600/5 |
| 输出电压（kV） | 300 | 300 | 300 | 400 | 400 | 400 | 500 | 600 |
| 输出电流（mA） | 2 | 3 | 5 | 2 | 3 | 5 | 5 | 5 |
| 充电电流（mA） | 2.4 | 3.6 | 6 | 2.4 | 3.6 | 6 | 6 | 6 |
| 输出功率（W） | 600 | 900 | 1500 | 800 | 1200 | 1200 | 2500 | 3000 |
| 控制箱质量（kg） | 7.9 | 14.8 | ||||||
| 倍压桶质量（kg） | 24 | 24 | 24 | 33.5 | 33.5 | 33.5 | 43.5 | 48.5 |
| 倍压筒高度（mm） | Φ 120*1200 | Φ 120*1200 | Φ 120*1200 | Φ 140*1600 | Φ 140*1600 | Φ 140*1600 | Φ 140*1980 | Φ 140*2254 |
| 纹波系数 | ≤2.0% | |||||||
| 电压测量误差 | 1.0%±2个字 | |||||||
| 电流测量误差 | 1.0%±2个字 | |||||||
| 过压整定误差 | ≤1% | |||||||
| 0.75切换误差 | ≤1% | |||||||
| 电压稳定度 | 电源电压变化±10%时≤0.5% | |||||||
| 电源 | 单相交流50Hz 220V±10% | |||||||
| 工作方式 | 间断使用：额定负载30分钟 | |||||||
| 1.1倍额定电压使用：10分钟 | ||||||||
| 工作环境 | 温度：-15℃～+50℃ | |||||||
| 相对湿度：室温为25℃时不大于90%（无凝露） | ||||||||
| 海拔高度：2000米以下 | ||||||||
| 结构特点 | 具有全自动做氧化锌避雷器试验 | |||||||
| 具有手动调节电压输出功能 | ||||||||
